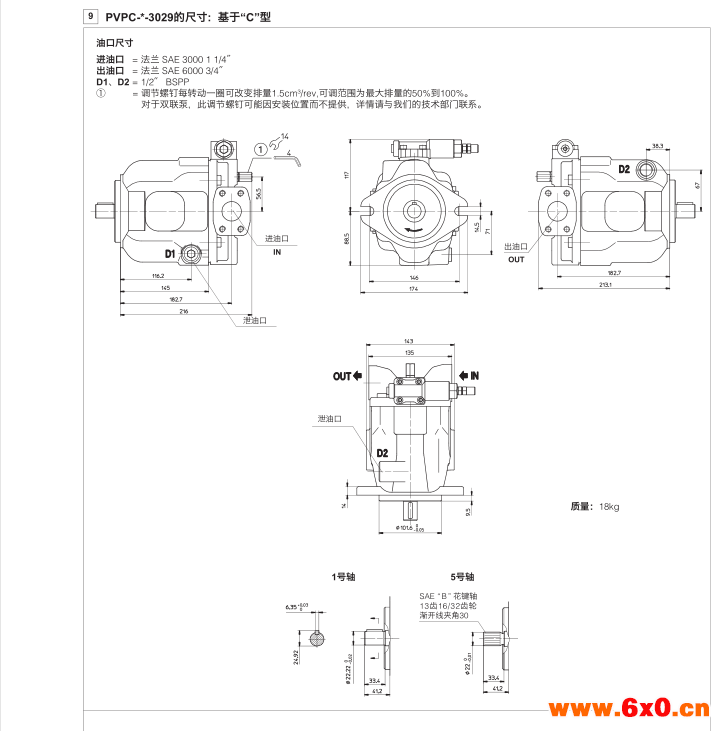

ATOS柱塞泵PVPC型油口尺寸安装原理说明

ATOS柱塞泵PVPC型油口尺寸安装原理说明
意大利ATOS阿托斯柱塞泵的压力油经泵体、泵壳变量壳体中的通油孔通过单向阀进入变量壳体的下腔，当拉杆向下运动时，推动伺服活塞向下移动，伺服阀的上阀口打开，变量壳体下腔的压力油经变量活塞中的通油孔进入变量壳体上腔，由于上腔面积大于下腔，液压力推动活塞向下运动，带动销轴使变量头绕钢球中心旋转，改变变量头的倾斜角(增大)，柱塞泵的流量随之增大。反之拉杆向上运动，变量头的倾斜角向相反方向变化，泵的流量也随之变化。当倾斜角度变至零以后，则变量头向负偏角方向变化，液流产生换向，泵的进出油口变换。
意大利ATOS阿托斯液压电液控制
手动压力补偿，带电磁卸荷 程压力补偿
当压力接近设定的液压补偿压力时，泵的排
量逐渐减少。泵只提供系统需要的油液。压
力可由先导阀连续调节。
补偿设置范围：20~350bar
（对090为315bar）
补偿标准设定：280bar
（对090为250bar）
同C，带电磁卸荷。用于需较长的卸载时
间，低热耗及低噪声情况下。
补偿设置范围：20~350bar
（对090为315bar）
补偿标准设定：280bar
（对090为250bar）
同C，但补偿压力是由先导溢流阀X远程控
制。
该控制形式能通过控制形式L得到：在位置
①安上UNI 5923型的M4X12螺钉，并在位
置②安上阻尼为Φ0.75mm的M4阻尼。
补偿设置范围：20~350bar
（对090为315bar）
补偿标准设定：280bar
（对090为250bar）
负载传感器
通过外部节流孔产生一个压差,使泵的排量
自动变化。改变节流孔从而改变流量（不依
靠负载）。
负载传感器控制总是包括限制大压力的液
压补偿。
补偿设置范围：20~350bar
（对090为315bar）
补偿标准设定：280bar
（对090为250bar）
差动补偿设置范围：10~40bar
差动补偿标准设定：14bar
在变化的工作压力下能获得恒定的驱动力矩。
斜盘倾角和出口流量变化，但流量和压力的
乘积确保恒定。
小工作压力为80bar时调节特性。
选择LW控制形式时，订货必须标明所需的
功率(如：1450rpm时10KW)
