德国REXROTH定向滑阀，直接操作，带电磁阀驱动，型号4WE 10 J3X / CG24N9K4，订货号：R900589988，注意事项：电磁线圈不得涂漆。手动超控的启动只能达到大约的油箱压力。50巴。避免损坏手动操作装置的孔！（用于驱动的​​专用工具，单独订购，材料编号R900024943）。当手动超控被阻止时，必须排除相反电磁阀的驱动！
必须排除同时启动一个阀门的2个电磁阀！使用经批准可在105°C以上工作温度的电缆。当电磁线圈关闭时，会产生电压峰值，从而导致连接的控制电子设备发生故障或损坏。用户必须提供用于限制电压峰值的合适电路。必须注意的是，以反平行形式切换的二极管延长了关断时间。单独连接且电源电压为12 V或24 V的阀门可以以两倍的电压运行，以缩短开关时间。为此，必须通过脉冲宽度调制100ms之后将电压降低到标称阀电压。允许的大开关频率为5 1 / s。由于电路板可能过载，带中央连接的阀门不得以两倍的电压运行。

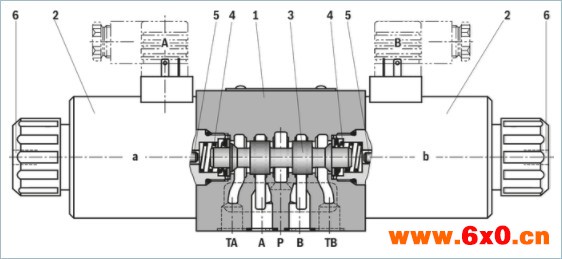

WE型方向阀是电磁驱动的方向滑阀。它控制流量的开始，停止和方向。方向阀基本上由壳体（1），一个或两个电子螺线管（2），控制阀芯（3）和复位弹簧（4）组成。当断电时，控制阀芯（3）通过复位弹簧（4）保持在中心位置或初始位置（版本“O”除外）。控制阀芯（3）由湿销电子螺线管（2）驱动。电子螺线管（2）的力通过控制阀芯（3）上的柱塞（5）起作用，并将后者从其静止位置推到所需的终点位置。这使得从P到A和B到T或P到B和A到T的必要流动方向成为可能。当电子电磁阀（2）关闭时，复位弹簧（4）将控制阀芯（3）推回到其静止位置。手动超控（6）允许在没有电磁线圈通电的情况下手动切换阀门。为确保正常运行，请确保电磁阀的压力腔充满油。

在通道P，A，B或T中使用节流插件（7），可以增加阀处的流动阻力。当由于主要的操作条件而在切换过程中发生超过阀的性能极限的流动时，需要使用它。
没有弹簧返回“O”（只能用符号A，C和D）
这个版本是一个方向阀，有2个阀芯位置和2个没有棘爪的电子螺线管。
在控制阀芯（3）处没有弹簧复位的阀在断电状态下没有确定的基本位置。
没有带止动器“OF”的弹簧复位（仅可用符号A，C和D）
这个版本是一个带2个阀芯位置的方向阀和2个带制动器的电子螺线管。
棘爪用于将控制阀芯（3）锁定在相关的阀芯位置。操作过程中，
因此可以省略向电子螺线管的连续施加电流，这有助于节能操作。
油箱管路中的压力峰值到两个或几个阀门可能会导致意外
如果阀门配有制动器，则控制阀芯的运动！因此，我们建议提供单独的退货线或
在油箱管路上安装止回阀。

 注意交流电磁阀可用于2或3个电源; 即 G。电磁阀W110适用于：110V，50Hz; 110 V，60Hz; 120V，60Hz在电气连接中，应按照规定连接保护性接地导体（PE，接地）。
