力士乐径向柱塞泵固定排量PR4-3X安装说明

力士乐径向柱塞泵固定排量PR4-3X安装说明
力士乐根据操作条件调整油箱的有效容积。
不得超过允许的流体温度; 如有必要，使用冷却器。
线路和端口
从泵上取下保护塞。
我们建议使用符合DIN EN 10305-1标准的无缝精密钢管和可拆卸的管道连接。
根据端口选择管道的净宽（吸入速度1至1.5 m / s）。
进口压力，请参见技术数据。
在安装之前彻底清洁管道和配件。

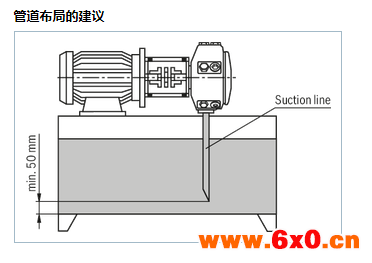

在任何情况下都不能将排出和返回的流体再次直接吸入吸入口，即选择吸入管线和返回管线之间的大可能距离。
回流管必须始终低于油位。
确保管道的抽吸安装。
过滤
如果可能，使用回流或压力过滤器。
（吸气过滤器仅与欠压开关/堵塞指示器有关）。
液压油
请根据数据表90220遵守我们的规格。
我们推荐使用品牌液压油。
不要混合不同类型的液压油，因为这会导致分解和润滑性能下降。
必须根据操作条件定期更换液压油。这样做时，还必须清除液压油箱中的残留物。
项目规划信息
使用径向柱塞泵时，我们建议您特别注意下面指定的信息。径向柱塞泵的项目规划，组装和调试需要聘请经过培训的专家。
技术数据
所有指定的特性取决于生产公差，并且在某些边界条件下有效。请注意，因此，某些散射范围是可能的，并且随着边界条件（例如粘度）的变化，特性也可能发生变化。
流量和消耗功率的特征曲线
设计驱动电机时，请注意可能的大应用参数。
噪声
根据DIN 45635第26部分测量了图表/特性曲线下显示的声压级值。这意味着仅显示了泵的声音发射。已经消除了环境影响（例如安装地点，管道等）。在每种情况下，这些值仅对一个泵有效。对于零压力循环，压力管路必须通过止回阀（开启压力p = 5 bar）预加载，因为噪音的产生。
注意
由于动力单元结构和泵的终安装位置的影响，声压级通常比泵本身的值高5到10 dB（A）。
