水泥水化热测定仪安装使用

来源:网络  作者:网络转载   2019-10-10 阅读:768

水泥水化热测定仪安装使用:
1. 仪器必须安放在温度为20±1℃的恒温室内并放置在水平的工作台上,台上垫4~5mm橡胶板。
2. 用合适的软胶管或塑料管将仪器后侧的电机冷却管进水口与冷水源(自来水或恒温水浴)连接好,出水管可接入恒温水浴或下水道。将溢流管、放水管接入下水道。关闭放水阀。检查各管道是否畅通。向水槽内加水至溢流管出水为止。
3. 在试验开始时,应将试验内筒从水槽内提升至水面以上位置固定好,打开试验内筒筒盖,将真空瓶、耐酸内衬、酸液搅拌棒放入内筒,将试验筒盖盖好,并拧紧蝶形螺母,密封筒盖,再将内筒慢慢沉入水中固定。
4. 将温度传感器插入水槽盖板上的插孔内并联接到控制仪,将其它各插件联接到控制仪相应插口。接通电源,检查接地是否可靠,打开控制仪电源开关。
5. 当水槽内水温高于20.1℃时,应慢慢地向水槽内放入冰块或冷水,待温度略底于20℃时即停止,此时,系统会自动将水温升至标准规定温度,并保持恒温。
6. 松开横梁上的锁紧手柄,将横梁转到使主轴与酸液搅拌棒在同一轴线上的位置,松开夹头,将搅拌棒向上提升装入夹头内,调整好酸液搅拌棒的高度位置后拧紧夹头,微调横梁转角,使酸液搅拌棒与筒盖上的孔同心,锁紧横梁上的锁紧手柄。装好贝克曼差示温度计和装料漏斗。
7. 按试验标准规定步骤完成操作。
8. 试验完成后,首先逐一关闭各部动作,再关掉总电源开关。拔下电源插头,再依次取出贝克曼差示温度计、装料漏斗、酸液搅拌棒、耐酸内衬等,清洗干净后妥善保存以备后用。试验内筒盖好后放置在筒座下面位置,盖好水槽活动盖板。

相关设备鄂式破碎机

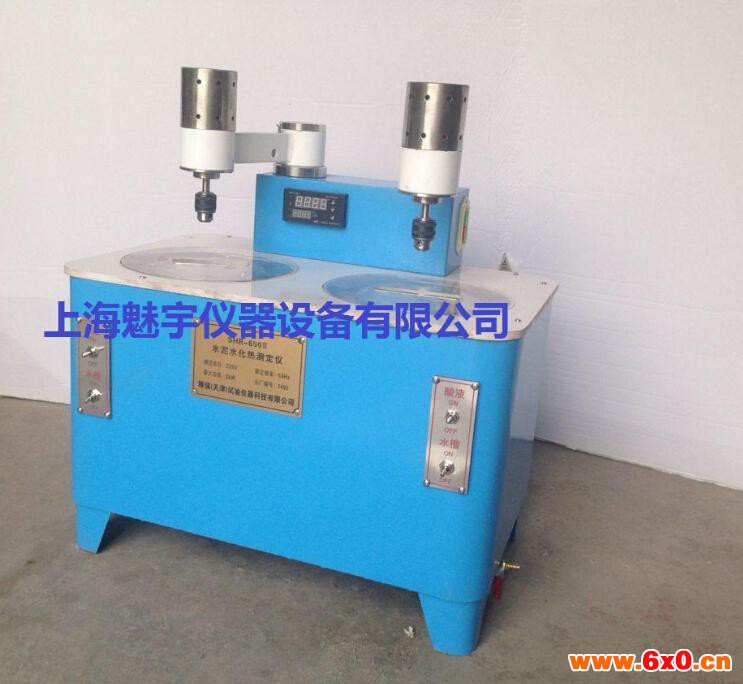

水泥水化热测定仪结构:
产品可以同时进行两份试验,比单头机型效率更高。它主要由以下部分构成:
1. 恒温水槽部分:
恒温水槽是一只深约30cm,容积大约为60升的容器,槽内装有放置试验内筒的筒座,附有一根控制水槽水面高度的溢流管和一根放水管,在放水管口装有放水阀。
恒温水槽安置在壳体内,恒温水槽底部有隔热性能良好的隔热层,上部装有盖板。
2. 试验内筒部分:
试验内筒由筒体、筒盖、泡沫塑料隔热套、真空瓶、贝克曼差示温度计和加料漏斗等组成。试验内筒可沿着筒座上的滑槽上下移动,移至下面位置时将试验内筒转动一个角度,即可将其固定在该位置上。筒座上方有3个定位块,可用来地调整试验内筒的位置(仪器出厂时已调试好,一般不需改动)。筒体、筒盖、筒座均用不锈钢材料制成。筒体内放置隔热套和真空瓶,真空瓶内有耐酸内衬,内衬用于盛放试验用酸液,内衬清洗后重复使用。真空瓶及内衬用固定在筒盖下面的软木瓶塞封闭隔热。瓶塞上有3个孔,分别插入贝克曼温度计、酸液搅拌棒和加料漏斗。筒体和筒盖间用O形密封圈密封,拧紧筒盖上的蝶形螺母后可保证水槽内的水不渗入筒内。
3. 动力部分:
动力部分的每个头内部都由两台电机、电机套、横梁、大小皮带轮、冷却管、水槽搅拌棒、酸液搅拌棒、主轴、夹头、同步皮带等组成。
电机套固定在水槽部分盖板上,两台电机装在电机套内腔,下部电机用联轴节直接装有水槽搅拌棒,上部电机装有小皮带轮,横梁套在电机套外圈,可绕电机轴线转动以调整搅拌棒位置。调整后,转动横梁上的锁紧手柄可锁定横梁位置。横梁的另一端的主轴孔内装有轴承和主轴套,主轴套内有一根能上下移动的主轴,通过调节轴上的固定螺钉可上下移动主轴,即可调节搅拌棒在真空瓶内的高低位置。主轴下端装有夹头,酸液搅拌棒在真空瓶内穿过筒盖的孔夹紧在夹头上。主轴套上端装有大皮带轮,由同步带带动。电机周围有冷却管加以冷却。
4. 控制部分
控制部分由控制仪、温度传感器和加热管组成。加热管安装在恒温水槽内,温度传感器插在水槽盖板上的插孔里。控制仪上有温度显示,出厂时已调整到20℃±0.1℃上,用户一般不需调整。控制仪上有控制左右头的水槽搅拌棒和酸液搅拌棒转动的钮子开关,可根据需要分别予以开关。



水泥水化热测定仪注意事项:
1. 禁止在水槽内没有加水的情况下接通电源,进行操作,以防意外。
2. 向水槽内加水前应先将试验内筒的筒盖盖好密封,并移至筒座底部的位置放好,防止加满水后再放入试验内筒时,溢流管来不及排水,大量的水从水槽上面外溢。
3. 从主轴夹头上装卸酸液搅拌棒时应小心操作,防止酸液搅拌棒从高处跌落至真空瓶内,损坏真空瓶。
4. 贝克曼温度计插入酸液部分及软木瓶塞表面应均匀涂覆石蜡等防酸涂料,试验前应仔细检查防酸涂层是否完好。



水泥水化热测定仪用途及原理:
是根据国标GB/T12959-2008《水泥水化热测定方法(溶解热法)》中的有关规定设计的。适用于中热硅酸盐水泥、低热矿渣硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥等的任何水化龄期的水化热测定。其他水泥品种当指定采用溶解热法测定水化热时也可使用本仪器。
溶解热法测定水化热是依据热化学的盖斯定律,即化学反应的热效应只与体系的初态和终态有关而与反应的途径无关提出的。它是在热量计周围温度一定的条件下,用未水化的水泥与水化一定龄期的水泥分别在一定浓度的标准酸中溶解,测得溶解热之差,即为该水泥在规定龄期内所放出的水化热。



水泥水化热测定仪技术参数:
1. 水槽温度:20℃±0.1℃
2. 真空瓶容积:约650ml
冷却速度为盛满比室温高5℃的水静置30分钟后≤0.001℃/min.℃
3. 酸液搅拌棒转速:500rpm
4. 电机
 功率:10W
 电压:AC220V
 转速:1500 rpm
5. 贝克曼差示温度计
 示差范围:5~6℃
 分度值:0.01℃
6. 仪器外形尺寸(长×宽×高mm):700×500×760
7. 仪器净重 :80kg





使用方法:
★仪表的设置方法请参阅仪表说明:
该仪表有两个温度显示窗口分别显示水温和室内空气温度,并且有两个设置窗口,分别对水温和空气温度进行上下限设置.其目的是当箱内的空气温度过高或过低时自动停机以保证仪器不出故障。
(特别注意;仪表在出厂时已经严格调整好标准程序)
★箱体就位后接通220V稳压电源线和地线,(养护箱要求水平放置)将每个池中加水之4-5CM为妥,要求自来水要洁净,zui后关好箱门。
★将开关完全处于OFF位置 ,一切正常后 接通220V稳压电源,打开电源开关,电源信号灯及仪表发亮,仪表分别显示水池水温和空气环境温度,根据本地区自然情况选择功能开关,如没有必要选择,请将开关完全处于ON位置及本机将自动进入各项执行程序.(如单功能选择可节约用电)。
★单片机仪表设定值的选择,本机在出厂时已经将温度数值设定在水温,(上限19.5℃-下限20.5℃),可控制空气环境温度,(下限5℃-上限39℃),如贵单位想更改其它标准请仔细阅读仪表使用说明,然后在进行更改程序设定,否则将出现严重错误造成设备故障。



故障:
仪表不显示或不工作。
★电源未接通,插座上的零,相,地位置是否颠倒,插头与插座接触是否良好。
★检查个功能开关是否良好,工作灯是否亮,先检查其两端是否有电,否则更换开关。
★仪表输入,输出线是否脱落或接触不良,检查方法从电源接线开始顺线路一次检查。
★仪表能显示而不工作(指示灯不亮)察看空气温度是否超温。当温度回至控制范围之内即能重新工作。
★仪表能显示但显示不正常请拔下电源后过二分钟即能恢复正常工作,说明仪表出现死机,应检查是否配置稳压电源,或同一条线路上是否有大功率设备,(如空调,电动机)否则应从配电盘上单独放线供其使用。
★设备不用时请将水池内的水放净并且开箱晾干,以备后用。



注意事项:
★用户根据每天所作的试件数量按规律放入水盘内便于取出,同时将水盘全部加满水以便第二日放试件使用,当加入常温水后必须超过10小时后方能放入试件。
★测温水盒内的水位建议控制在50-60mm,一般情况下请不要开启但在十天内必须查检一次水位,当水位偏低时,请加入箱内的恒温水(无试机的水盘内的水),以免影响测温效果及正确性。
★箱体于通风,干燥,平整,无腐蚀介质的环境中使用,放在空调室内使用zui佳。
★箱体就位后,需静止一段时间后方能通电,必须配置稳压器,接线应左,<零>右,<项>并接好有效接地,压缩机停机从新启动要间隔3min以上,电源线应从实验室配电盘上单独防线供设备专用,以免仪表出现死机而影响工作。
★水盘水位应控制在40-50mm,放入试件后其水面能超过试件5-15mm同时避免水温不均匀及水位太高后溢出。



简介:
该养护箱根据新标准GB/T17671-1999、ISO679-1989的要求,在国家建材研究院水泥所、水泥质检中心的提意指导下,我公司设计开发出新一代水泥试体恒温水养护箱。为了满足不同用户需求,特生产32B型、64B型、80B型等系列产品,保证了试件的稳定性。



参数:
★电源:220V±10%。
★箱内尺寸:520*450*880mm。
★容量:软练试模40*40*160 可放32组。
★恒温水温:20℃±1℃可调。
★制冷功率:165W。
★加热功率:300W。
★风机:45W。
★重量:120Kg。
