沥青防水卷材不透水性测定仪使用说明书

沥青防水卷材不透水性测定仪使用说明书

技术参数
1、电源：220V
2、试验压力：0-0.5Mpa
3、可试件数：3件（一组）
4、试件尺寸：130mm×130mm 140mm×140mm 150mm×150mm均可
5、透水盘内径：Φ92mm 精度2.5级
6、测试水温：20℃±5

注意事项：
1、每次试验完毕，要把透水盘的各个件擦干净，涂抹防锈油脂。
2、压力上不去时，应检查各部位是否有漏水或漏气的地方，
3、请注意接地。
4、压力表上下限指针不能重合
5、压力表上下限之间压力不能小于0.05Mpa

使用方法：
1把要试验的材料剪成3个130MM或150MM的圆形或大于130或150MM的方形试件待用
2、在使用前根据试件的试验要求把压力表调整好。
调节的方法是：压力表的玻璃蒙的中间有调节旋钮，它的上限、下限调节定值，需要借助一字螺丝刀。把上限指针拨到试验规定的压力数的位置，下限指针拨到比上限小0.05Mpa的位置，这样在工作时当压力达到规定压力（上限值）时自动停止加压。当渗漏或渗水使压力下降到一定数值（下限值）时增压气泵又自动起动，加压到上限值。例如：试验压力要求0.3Mpa，用一字螺丝刀在表壳中间处先把上限指针拨到表盘的0.3的位置，再用螺丝刀将中间下限指针拨到0.25的位置。
3、使用专用扳手把丝杆逆时针旋转将上压盘提上，取下试验压板(七孔板或十字板)后，把注水口的盖拧开，再把开关1，2，3打开，把开关0关严，（开关1，2，3从左到右分别控制透水盘的进水，开关0为放水阀），从注水口慢慢注入清水，直至透水盘接近满溢，，然后把注水口盖拧紧。
4、把被测试件，放在透水盘环形胶圈上，再把试件压板放在被测试件上面，顺时针旋转丝杆压紧试件。
5、插上电源插头，打开电源开关，按下[设定]键然后按[+][—]输入时间。例如时间需设定30分钟，按下设定键，进入设定时间页面，个位键闪烁。按[+]或[—]输入测试时间。我们按[+]递加到30。设定好后按[设定]键自动保存退出。时间设定完毕。
6、按[启动]键增压泵开始工作。
7、到规定压力（上限）时自动停止加压并开始计时。试验完成后，拧开放水阀0，通过放水卸掉压力，再松开压盘取下试件，试验完毕。

产品简介；

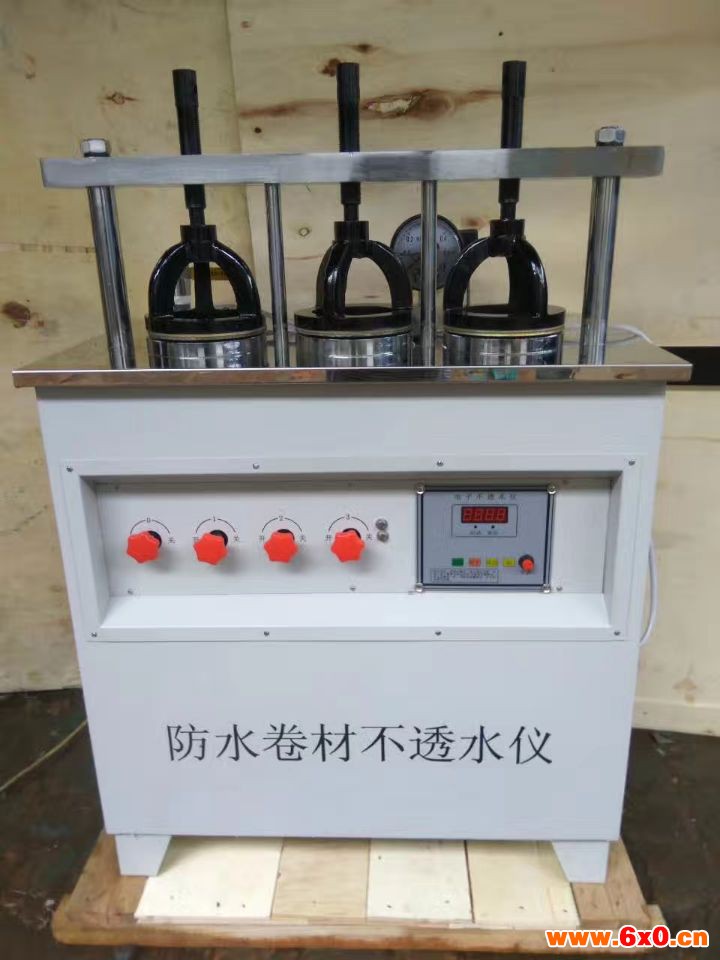

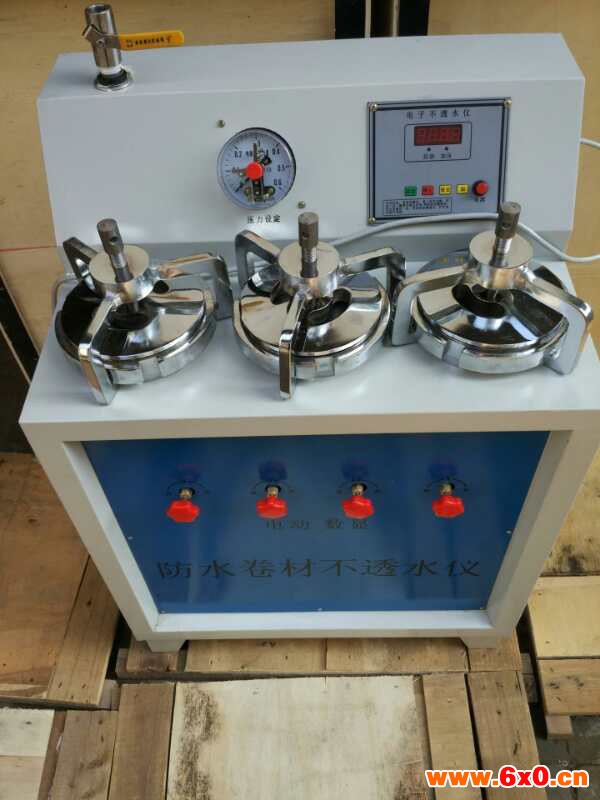

该型电动防水卷材不透水仪是用来检测石油沥青油毡及弹性全沥青防水卷材的不透水性的仪器，可满足GB328.10－2007所规定的试验要求。并适合GB18242－2000、GB18243－2000标准的要求。本仪器采用电动气泵加压，可供有关科研、施工、生产、设计教学等部门使用。
本产品采用电器自动控制加气加压，自动保持压力，数显计时，为油毡和防水卷材不透水性的检测、试验和研究提供了十分方便的设备。在测试压力不大于0.6Mpa的情况下，可以用本仪器作其它有关材料透气性或透水性的测定。
