你和绿箭侠还差一把复合弓
拥有一把绿箭侠一样的复合弓，是一件很拉风的事情。在过去十年中，现代复合弓的几何形状变得更加复杂，这是由采用能够预测弓箭射击过程中发生的偏转、扭矩和振动的模拟软件推动的。
手持复合弓的绿箭侠

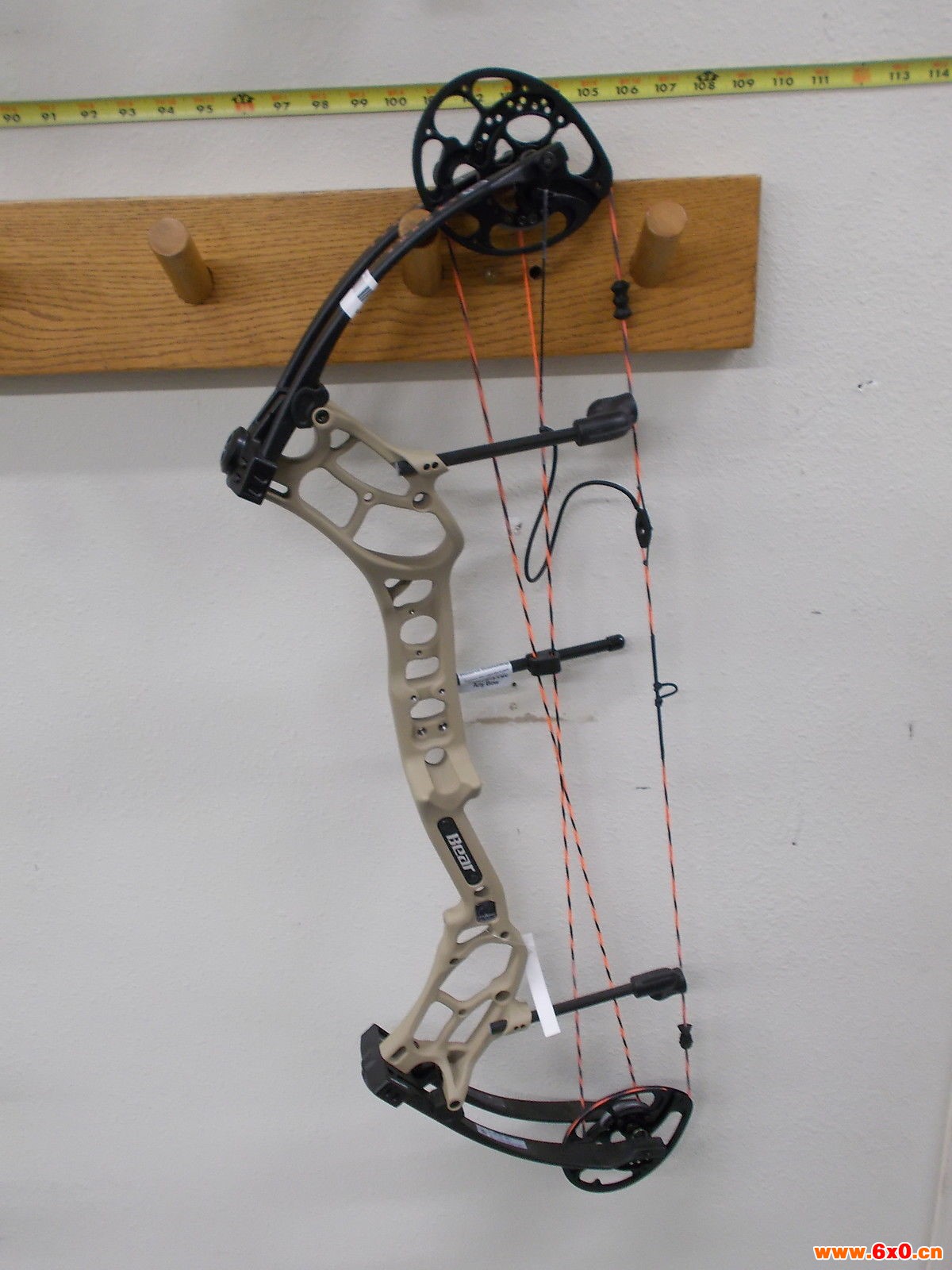

现实中的复合弓
传统方法：
复合弓尽管很酷，但是由于设计越来越复杂，制造工艺变得更加复杂，复合弓的部件的检测过程也变得更加困难和耗时。
近年来，坐标测量机（CMM）已经被用于在立管几何上采取单独的点，主要检测关键的肢体附接位置。但是三坐标测量的是有限的点位，对于异型的复合弓来说，这种检测方法并不能反映整体的趋势。
解决方案：
然而，我们采用三维检测方法，却可以避免坐标测量机的不足，提供了几乎100%覆盖的检测方案。我们使用Creaform的HandySCAN 700手持式激光扫描仪扫描扫描复合弓的弓形，这提供了几何的完整3D数字化数据，并且到0.03mm。
Geomagic的Control X检测软件用于验证提升管上的尺寸。就像CMM程序提前编写然后在准备好零件后运行一样，Control X允许您在测量之前将所有对齐，尺寸，GD＆T，横截面应用于CAD模型。通过扫描仪捕获扫描数据后，只需将其导入Control X会话，并为检查员生成通过/失败报告。

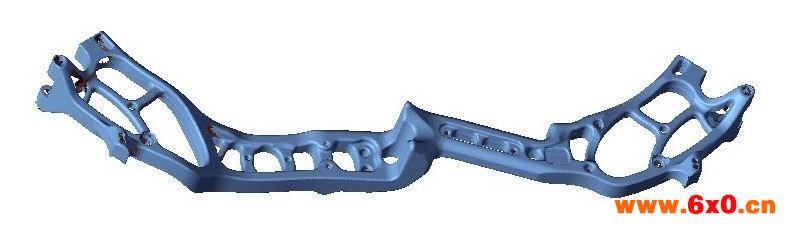

扫描数据

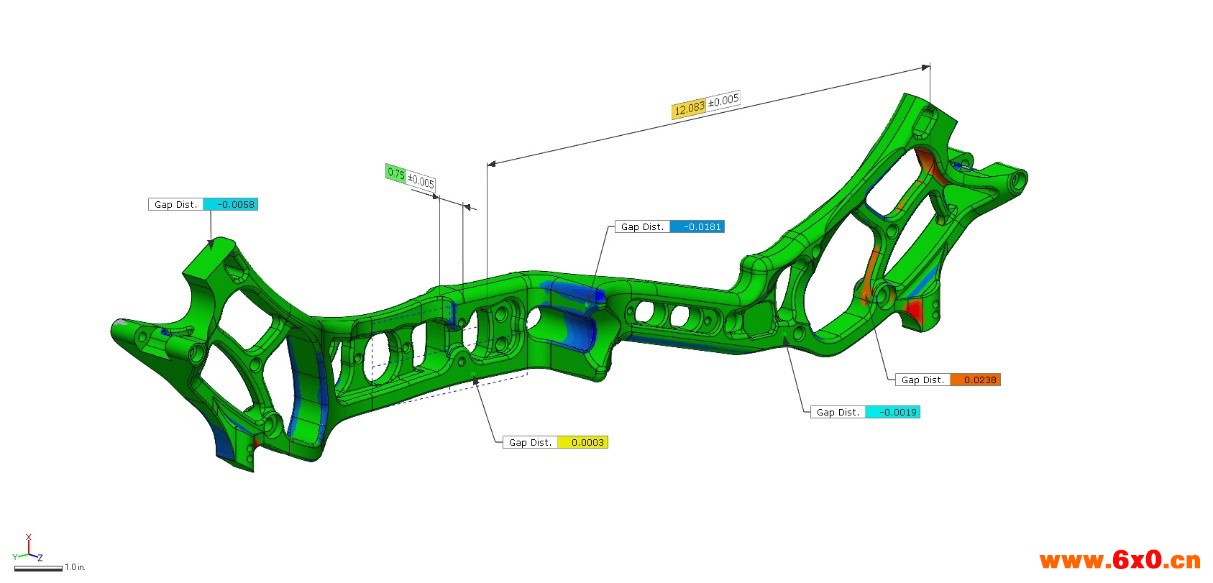

三维检测

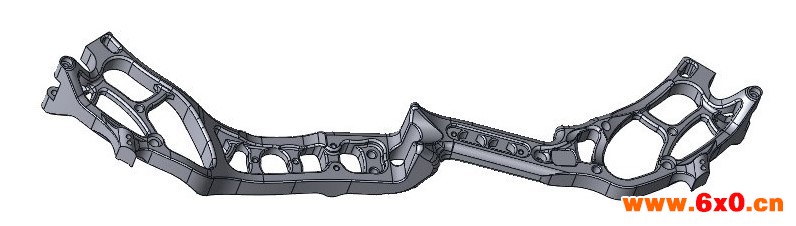

CAD模型
优势：
使用手持式3D扫描仪，几乎可以在几分钟内将复杂立管的数据100％数字化。与单点CMM相比，可以大大缩短为完整检查过程编写的程序的时间。这意味着减少了制造时间和成本，从而使更多的单位以更高的利润率。
复合弓不仅可以在静态的预组装状态下进行测量，而且还可以在大扭矩下完全拉伸时快速扫描和比较，以便对模拟模型进行初始比较和验证。
由于过去十年中先进的制造和质量控制发展，立管设计现在可以针对重量，刚度和精度进行优化，从而获得更的复合弓。
