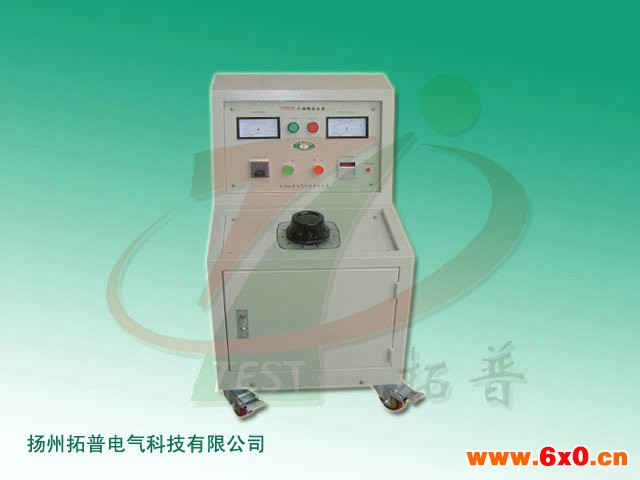

拓普TPSBF-5三倍频感应耐压试验设备工作原理

扬州拓普电气科技有限公司研发生产的拓普牌TPSBF系列三倍频感应耐压试验设备是在工频电网中利用硅钢片铁芯的磁化曲线饱和特性，在变压器接成开口三角形的二次线圈中感应出零序三次谐波电势的原理制成的轻便型电压互感器感应耐压试验设备。
TPSBF系列三倍频感应耐压试验设备是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器、串级式高压电压互感器进行倍频感应高压试验的基本设备之一。
TPSBF-5三倍频感应耐压试验设备工作原理
三台单相变压器一次侧接成星形，二次侧接成开口三角形，在一次侧加上对称的三相正弦波电源时，并升高压让铁芯磁路饱和，使铁芯中磁通所含三次谐波的成分增多，相应在铁芯线圈上感应三次谐波电压也增高。由开口三角形的发生器二次侧输出的这个150赫兹（三倍工频）感应电压即作为三倍频试验电源电压。
当三倍频发生器带上（例如JCC-220型高压串级式电压互感器）负载时，其电流由感性变为容性，由于功率因数低的影响，使发生器的效率较低，一般只有20%左右。因此，可在被试品某一空绕组上接入电抗器进行电流补偿。来提高整个试验回路的功率因数。
技术指标
1、额定容量：5kVA
2、输出电压：360V
3、输出频率：150Hz
4、工作电源：三相380V、50Hz
5、工作环境：温度：-10℃～50℃  湿度：≤90%RH
TPSBF-3三倍频感应耐压试验设备工作原理
三台单相变压器一次侧接成星形，二次侧接成开口三角形，在一次侧加上对称的三相正弦波电源时，并升高压让铁芯磁路饱和，使铁芯中磁通所含三次谐波的成分增多，相应在铁芯线圈上感应三次谐波电压也增高。由开口三角形的发生器二次侧输出的这个150赫兹（三倍工频）感应电压即作为三倍频试验电源电压。
当三倍频发生器带上（例如JCC-220型高压串级式电压互感器）负载时，其电流由感性变为容性，由于功率因数低的影响，使发生器的效率较低，一般只有20%左右。因此，可在被试品某一空绕组上接入电抗器进行电流补偿。来提高整个试验回路的功率因数。
技术指标
1、额定容量：3kVA
2、输出电压：500V
3、输出频率：150Hz
4、工作电源：三相380V、50Hz
5、工作环境：温度：-10℃～50℃   湿度：≤90%RH
