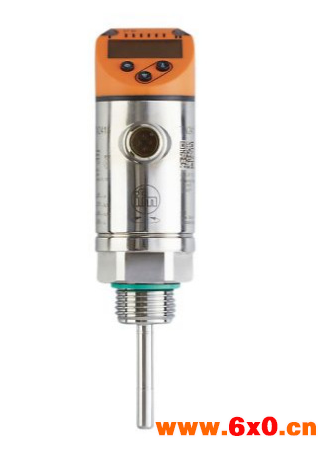

德国易福门传感器IFM带显示器的温度传感器TN2415

德国易福门传感器IFM带显示器的温度传感器TN2415

德国易福门带显示器的温度传感器TN2415

极大的温度评估范围

带有开关输出、模拟信号和IO-link

友好直观的3按钮控制

红/绿显示，用于明确标识可接受的范围

用于开关状态指示的清晰可见LED

应用

测量元件1xPt1000;(根据DINEN60751标准,A级)

介质液体和气体介质

抗压强度[bar]300

电气数据

工作电压[V]18...32DC;(符合cULus-Class2标准)

电流损耗[mA]<50

防护等级III

反相保护是

开机延迟时间[s]1

watchdog集成看门狗电路是

总的输入/输出

输入和输出总数数字输出数量:2;模拟输出数量:1

输出

输出数量2

输出信号开关信号;模拟信号;IO-link;(可配置)

电气设计PNP/NPN

数字输出数量2

输出功能常开/常闭;(可设定参数)

开关量输出DC电压降大值[V]2.5

开关量输出DC的持续电流负载[mA]250

模拟输出数量1

模拟电流输出[mA]4...20

负载大值[Ω]500

模拟电压输出[V]0...10

负载电阻小值[Ω]2000

短路保护是

短路保护类型脉冲

过载保护是

测量/设定范围

测量范围

-50...150°C-58...302°F

出厂设定-50...150°C

开关点,SP

-49.8...150°C-57.6...302°F

复原点,rP

-50...149.8°C-58...301.6°F

测量值起点

-50...145°C-58...293°F

测量值终点

-45...150°C-49...302°F

设定步距

0.1°C0.1°F

分辨率

开关量输出分辨率[K]0.1

模拟量输出分辨率[K]电流输出:MS/4096;电压输出:MS/3561

显示分辨率[K]0.1

精度/偏差

开关点精度[K]±0,3+(±0,1%MS)

精密模拟输出[K]±0,3+(±0,1%MS)

显示度[K]±0,3+(±0,1%MS)

温度系数[测量范围值的百分比/10K]0,1;(如果出现参考条件偏差25±5°C)

反应时间

响应时间T05/T09[s]1/3;(根据DINEN60751标准)

软件/编程

参数设定迟滞/窗口;常开/常闭;输出极性;ON延迟、关断延时;阻尼;显示单位;电流/电压输出

接口

通信接口IO-link

传递类型COM2(38,4kBaud)

IO-linkrevision1.1

工作条件

环境温度[°C]-25...80

存储温度[°C]-40...100

外壳防护等级IP67

认证/测试

EMC电磁兼容

DINEN61000-6-2

DINEN61000-6-3

抗冲击

DINIEC68-2-2750g(11ms)

抗震

DINEN60068-2-620g(10...2000Hz)

MTTF[年]207

UL认证

UL认证编号K015

机械技术数据

重量[g]225

原材料不锈钢(1.4404/316L);PBT+PC-GF30;PBT-GF20;PC

材料(潮湿部件)不锈钢(1.4404/316L);O形环:FKM

系统接口螺纹连接G1/2

面板安装长度EL[mm]50

显示器/操作件

显示

显示单位2xLED,绿色

开关状态2xLED,黄色

测量值字母数字显示,红色/绿色4位数字

注释

注释

MS=设定测量范围值

值适用于流动的水。

包装单位1件数

电气连接

接口接插件:1xM12;触头:镀金的
