产品简介

重锤式料位计由传感器和仪表组成，传感器采用重锤探测式，各种信号由特制的采集单元取出，无机械触点、运行可靠。传感器放置仓顶，重锤由电机通过不锈钢带或钢丝绳牵引吊入在仓内，仪表控制传感自动定时对料位进行探测，每次测量时重锤从仓顶起始位置开始下降，碰到料面立即返回到仓顶等待下一次测量。仪表通过对重锤下降过程传感信号的处理可仓顶到料面的距离hl，仓高H是由用户预置的，这样用仓高H减去hl便可得出料位高度h=H-hl，仪表直接显示料位高度h。系统采用PLC控制，功能强、稳定性高、操作简易；特别适用于电力、冶金、水泥、煤炭、化工、食品等行业筒形料仓的粉末状、块状、颗粒状态及液态物料的料位检测与控制。尤其是本料位指示计设置有通讯功能，不仅能单独使用，还可与上位计算机联网构成集散型监控系统。上位机可根据各现场送来的料位数据，集中管理；显示、打印各料仓的全部资料，随时为企业提供必要信息，大大提高了企业的计量科学管理水平和经济效益。

产品功能特点

1、每套设备均配有多种测量输出标准，其中包括MODBUS串行通讯、0/4-20mA 模拟信号、直流晶体管脉冲信号和交流继电器脉冲输出信号。

2、辅助容器料位控制物料的高位低位输出。

3、采用智能的自校验技术，在测量周期内出现包括断缆、埋锤以及闭锁问题时，通过故障信号发出。

4、采用第三代智能重锤料位计技术，其中包括AutoReturn&trae;和SmartStart&trae;测量周期性启动技术。

5、自动模式、手动模式和SmartStart&trae;模式，三种启动模式可选。

6、智能测量控制系统始终以有序编程方式将重锤/钢缆牵引返回原始位置，为提高测量可靠性，返回过程甚至可以延缓。

7、zui大测量距离为30米（超过30米定制）。

8、采用通用100-240VAC电源。

9、AutoReturn&trae;功能可让测锤/钢缆根据操作员设定的距离返回。

10、采用磁霍尔效应技术和微实现测量数据的高分辨率和可靠性。

11、内置LCD显示屏和按键，简易的参数设置。

12、可更换的擦块和清洁刷令钢缆保持清洁状态。

13、选配Moel RCU远程控制装置实现重锤料位计的远程访问和显示，每两个MODBUS网络可连接多达128个料位计。

测量原理

重锤式料位计的智能电机传动系统控制着不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。测量过程中，重锤式料位计通过专门的双光学传感器的计量，获取料位信号，并将料位信号变送为4~20mA模拟量信号、RS485信号或脉冲信号输出。

重锤式料位计的测量优势：重锤式料位计电子仓耐低温能力可达-40℃，光学传感器隔离密封从根本上避免了粉尘等的污染，重锤式料位计的光学测量系统，优异的驱动电机及重载钢缆可以提供强大的抗拉伸能力。重锤式料位计的双光学传感器设计可以正确地判断钢缆状态，无需采用可能造成卡涩的机械刹车装置，的绕线装置确保不会出现乱线、跳线问题。

注意事项

1.重锤式料位计主要应用对象为颗粒度较小的固体，大尺寸矿石不适用

2.安装位置一般选在1/6料仓直径左右

3.安装重锤式料位计时要尽量避开进料口、障碍物、搅拌桨等干扰因素

4.为了延长电机的使用寿命,设为自动运行时,zui少间隔时间为15分钟。

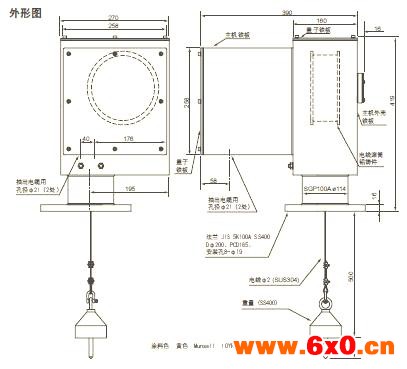

重锤式料位计外形图参考
