有一些贺德克发讯器能够使用在一些汽车生产线上,本文简单介绍一款贺德克发讯器能使用在宝马、福特生产线上,顿时贺德克发讯器高大上起来!
贺德克发讯器“LZ”型补充细节
AV插头和连接到AUDI,VW规格
BO插头和连接器到宝马,欧宝,福特规格
BO-LED与BO一样,但带有逐行LED灯条
CN电气连接,1个带3个LED的连接器DIN 43651(符合CNOMO规范NF E 48-700)
DB电气连接,1个符合DIN 43651的连接器,带有3个LED(符合戴姆勒 - 奔驰和宝马规范)
D4C插头和连接器符合戴姆勒 - 克莱斯勒规范,冷启动抑制30°C
贺德克发讯器Supplementary details for "LZ" type
AV plug and connector to AUDI, VW specification
BO plug and connector to BMW, Opel, Ford specification
BO-LED as for BO, but with progressive LED strip
CN electrical connection, 1 connector DIN 43651 with 3 LEDs (to CNOMO specification NF E 48-700)
DB electrical connection, 1 connector to DIN 43651 with 3 LEDs (to Daimler-Benz and BMW specification)
D4C plug and connector to Daimler-Chrysler specification with cold start suppression 30 °C
贺德克发讯器适应症的类型
1个电气开关触点在75%和
在100%的压力设置
1个绿色LED持续点亮
1个黄色LED灯从75%
1个红色LED从100%Δp点亮
贺德克发讯器重量250克
压力设定或
指示范围
2巴-10%
5巴-10%
8巴-10%
Permitt。 工作压力420巴
Permitt。 温度范围-10°C至+100°C

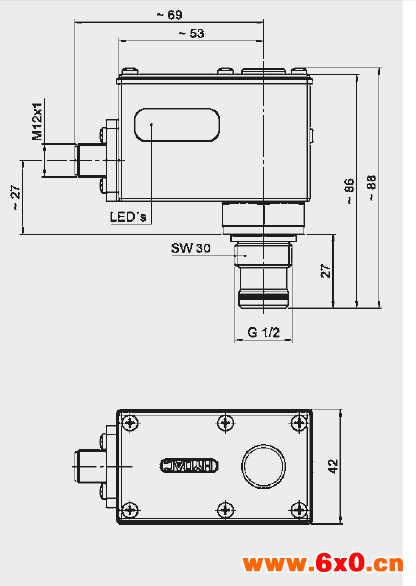

贺德克发讯器螺纹G 1/2
zui大。 扭矩50牛米
开关类型N / O(75%)
N / C(100%)
贺德克发讯器zui大。 开关电压24 V.
贺德克发讯器电气连接公连接
M12 x 1
zui大。 开关电压
在电阻负载
15 W =
zui大。 15 VA〜
在15 V时开关电容为1欧姆=
在15 V〜欧姆1 A
防护等级为
DIN 40050 IP 65
订购示例VD 5 LZ.2 / -BO-LED
