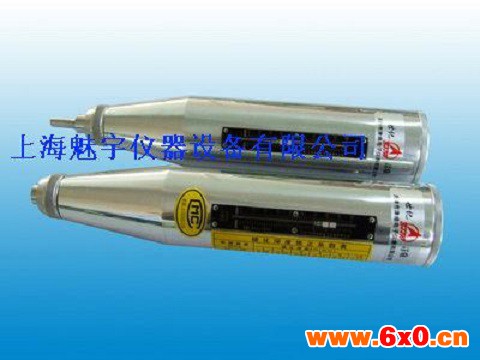

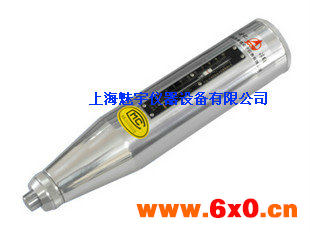

砂浆回弹仪使用方法

砂浆回弹仪使用方法：
在操作回弹仪的全过程中，都应注意持握 回弹仪姿势，一手握住回弹仪中间部位， 起扶正的作用；另一手握压仪器的尾部， 对仪器施加压力， 同时也起辅助扶正作用。 回弹仪的操作要领是：保证回弹仪轴线与混凝土测试面始终垂直，用力均匀缓慢，扶正对准测试面。慢推进，快读数。

相关设备自动杯突试验仪

砂浆回弹仪特点：
▲中心导杆采用进口材料，精度高、耐磨损。
▲壳体采用超硬铝，避免现场作业损伤仪器，延长使用寿命。
▲指针滑块采用外置式簧圈结构，既便于摩擦力调整，又能保证指针轴与指针滑块摩擦力的均匀，确保仪器的精准度。 相对同行产品质优价廉，精准度高，使用寿命长。

砂浆回弹仪参数：
▲测强范围：60-90Mpa。
▲标准能量：5.5J。
▲弹击拉簧冲击长度：100mm。
▲弹击拉簧刚度：1100N/m。
▲钢砧率定值：83±2。
▲弹击杆冲击球面半径：SR18mm。
▲仪器质量：1.28kg。
▲规格：ф54×350mm 。

砂浆回弹仪检验方法：
▲重锤指针滑块脱勾起跳范围：要求不用压簧时重锤起跳使滑块指针相应于刻度尺“0”处脱钩位置应在刻度尺“100”处。检验方法：仪器主件装配好后不加压力弹簧取下标尺对仪器轻施压使重锤到一定位置时将指针滑块拨至重锤挂起后均匀施力使重锤脱勾并观察重锤脱勾位是否在“100”刻度处。
▲回弹值率定：要求在洛氏硬度HRC58-62的钢砧上垂直向下率定时平均率定回弹值80±2度。检验方法：将钢砧放在刚度大的混凝土地坪上后用回弹仪在钢砧上垂直向下作率定试验弹击杆分四次旋转每次旋转90度且每旋转一次弹击5点其20次率定值平均数80±2度时仪器为标准状态。
▲将仪器拆开取出机芯用游标卡尺量测弹簧座底部至重锤与弹簧接触部位重锤大园面的距离量测是否为61.5±0.3mm范围。
▲重锤工作的冲击长度：要求重锤工作的冲击长度应为75.0±0.3mm。检验方法：重锤挂钩时拉开拉簧用游标卡尺量测重锤下端面至弹击杆上端面冲击长度量测是否为75.0±0.3mm。
▲指针滑块在指针导杆长度上摩擦力：要求指针滑块在指针导杆全长上的摩擦力应为50-80g。检验方法：用测克仪指针刮动指针块在指针导杆长度上来回移动观察测克仪读数是否在50-80g范围。
▲重锤重量：要求重锤重量应为370±2g。检验方法：拆开仪器取下重锤在1/1000工业天平上称得重量当重量为370±2g时符合仪器对该项技术要求。

砂浆回弹仪应严格按“规程”、“JTJ059-95”进行，在测试不同角度的构件或结构的表面时，仪器的轴线始终垂直于测试面，具体操作程序如下：
▲工作时，将仪器的弹击杆顶住表面，轻压仪器使按钮松开，放松压力时弹击杆徐徐伸出。
▲使用仪器时，表面缓慢均匀加压，待弹击锤脱钩，冲击弹击杆后，弹击锤回弹时，带动指针向左移动，直到达到一定位置时，指针块上的指字线在刻度尺寸指示某一回弹值。
▲使仪器的轴线始终垂直于混凝土的表面进行读数并记录回弹值。如条件不利于读数，可按下按钮，锁住机芯，将仪器移至他处读数。
▲逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

简介：
该仪器符合JGJ/T23-2011技术规程。本产品适用于检测高层建筑构件、桥梁及硂构件（板、梁、柱、桥架）的强度。与同类产品相比较具有体积小、重量轻、测试精度高，便于操作。

工作原理：
是用弹簧驱动弹击锤并通过弹击杆弹击砖样表面所产生的瞬时弹性形变的恢复力，使锤带动指针弹回并指示出回弹距离，以回弹值作为评定砂浆抗压强度的相关指标之一。

特点：
▲指针滑块采用外置式簧圈结构，既便于摩擦力调整，又能保 证指针轴与指针滑块摩擦力的均匀，确保仪器的精准度。 相对同行产品性价比好，精准度高，使用寿命长。特别适合 小型砖厂使用。
▲中心导杆采用进口材料，精度高、耐磨损。
▲壳体采用超硬铝，避免现场作业损伤仪器，延长使用寿命。

参数：
▲标称冲击动能：0.735J。
▲弹击锤冲程：75mm。
▲指针滑块的静摩擦力：0.5N±0.1N。
▲弹击杆球面曲率半径SR：25mm±1mm。
▲钢砧率定回弹值：74±2。
▲外形尺寸：Φ54*268mm。
▲重量：1Kg。

简介：
符合GB/T50315-2000 标准。本仪器适用于无损检测烧结 普通砖的强度，同样适合于轻骨料混凝土及其他轻质材料的强度检测。 轻便、灵活、廉价、不需电源、易把握、非常适合现场建筑工地及中小型砖厂使用。
