消防应急照明和疏散指示在上海汽车城酒店的应用

来源:网络  作者:网络转载   2019-10-10 阅读:124

淮亚利
安科瑞电气股份有限公司,上海 嘉定 201801;

    本文通过对上海汽车城酒店应急照明和疏散指示系统项目的介绍,重点阐述安科瑞A100应急照明和疏散指示系统在超高层酒店中的组网架构与实际应用,展现其功能及其重要意义。

1、上海汽车城酒店项目介绍:

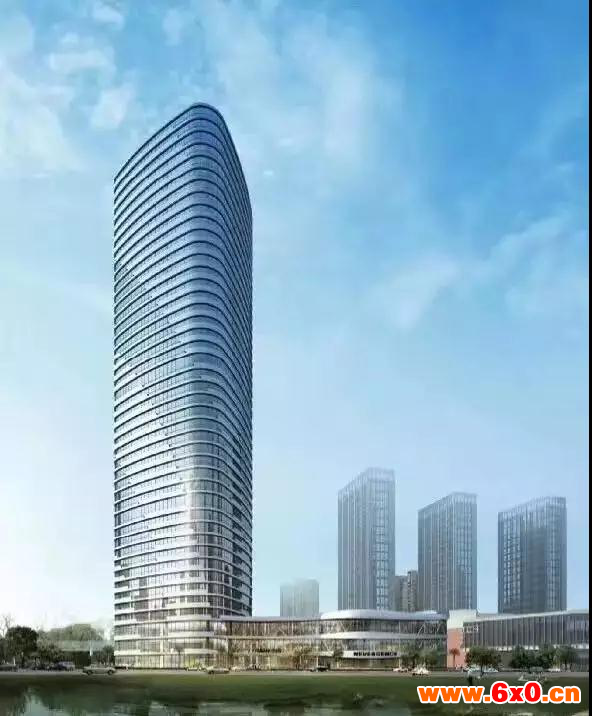

    酒店位于上海市国际汽车城核心区,北侧紧邻地铁11号线上海汽车城站出口,南邻上海市第二大城市公园和颖奕高尔夫球场,靠近铁路沪宁线、沪杭外环线,距虹桥大型枢纽约20分钟车程。
    单体建筑面积6.2万平方米,建筑高度156米,建筑层数37层。

2、用户需求:
    本项目是超高层酒店,要求应急照明和疏散指示系统对本建筑内的消防灯具的状态进行实时监控,及时的提醒值班人员对其异常问题进行跟进处理;当火灾发生的时候,消防应急照明和疏散指示系统具有智能动态导光功能,系统根据火灾报警联动信号及灾情现场的具体情况通过计算机选择一条逃生路,再通过改变标志灯的箭头方向为逃生人员提供更有效的疏散逃生路。
    安科瑞A100消防应急照明和疏散指示系统是集中电源集中控制方式。灯具采用DC36V安全电压供电,有效保证系统的稳定性和安全性。目前主要广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、酒店、商业楼盘等场所。

3、参考标准
GB17945-2010 《消防应急你照明和疏散指示系统》
GB50116-2013 《火灾自动报警系统设计规范》
GB50016-2014 《建筑设计防火规范》

4、系统结构组成:
    A100消防应急照明与疏散指示系统由控制器(主机)、集中电源(供电)、分配电装置(分机)、和灯具(疏散指示灯具、应急照明灯)等几部分组成。
    控制器是消防应急照明和疏散指示系统的系统主机。控制器与火灾自动报警系统主机联动,在火灾发生时,根据探测的火源发生点及烟雾蔓延方向,智能的控制指示灯的开关。控制器通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后开始工作,如频闪、变向、开、灭灯等工作,实时指示、安全的疏散路线。
    集中电源是安装在建筑物内的备用集中式应急电源装置。当建筑物发生火灾、事故或其他紧急情况时,应急电源可以为消防标志灯、照明灯提供应急供电,保证消防应急照明和疏散指示正常工作。
    分配电装置将应急电源箱的电分配给灯具,并提供灯具与控制器之间通讯的桥梁作用。
    消防应急照明灯为人员疏散逃生提供照明。其安装方式有壁挂式、吸顶式、嵌顶式。
    疏散应急标志灯具为人员疏散逃生指引方向。其安装方式有壁挂式、吊挂式、地埋式。

    本项目由4~37层超高层酒店、3层裙楼以及2层地下室组成。

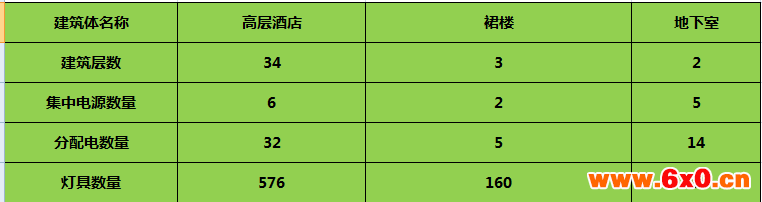

    下图是我公司消防应急照明和疏散指示系统在此项目上的设备配置统计:

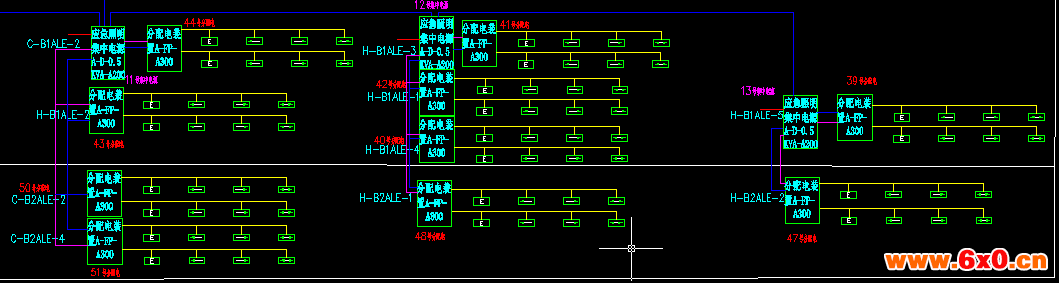

    4.1现场部分系统图:(注:通过预埋CAN总线线,将各电井中的集中电源与分配电装置连接至消防控制中心)


裙楼部分设备

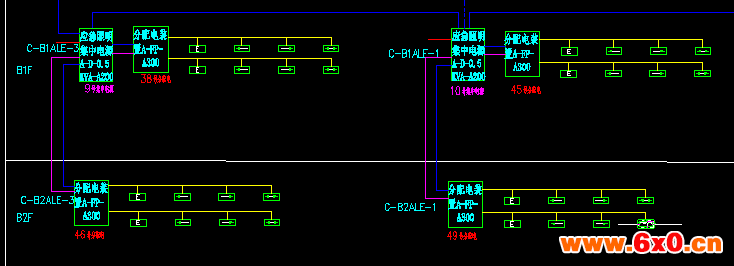

地下室部分设备①

地下室部分设备②

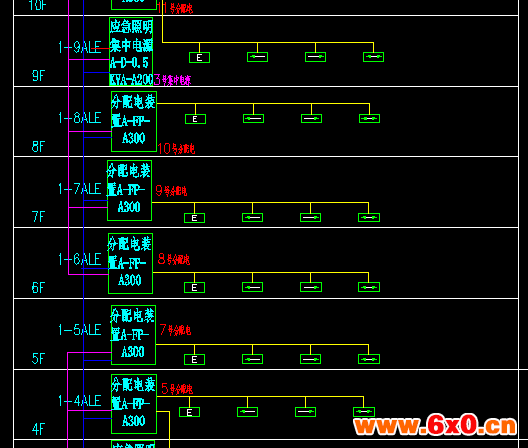

4~9层部分设备

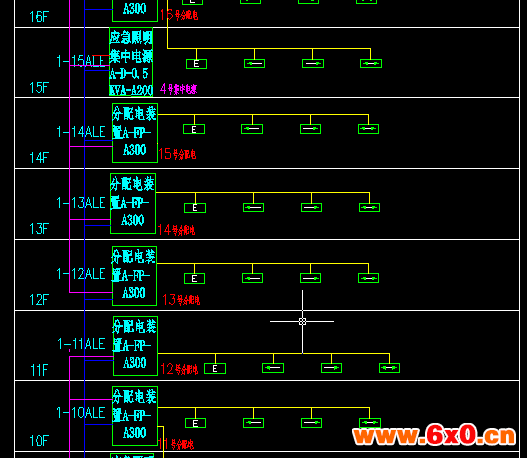

10~5层部分设备

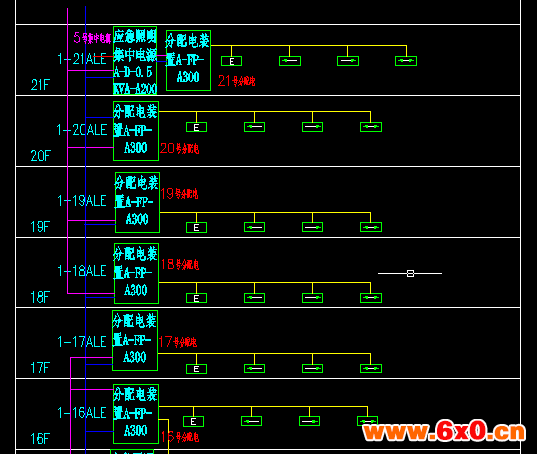

16~21层部分设备

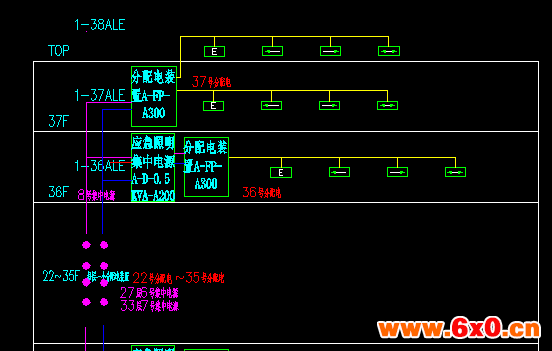

22~37层部分设备

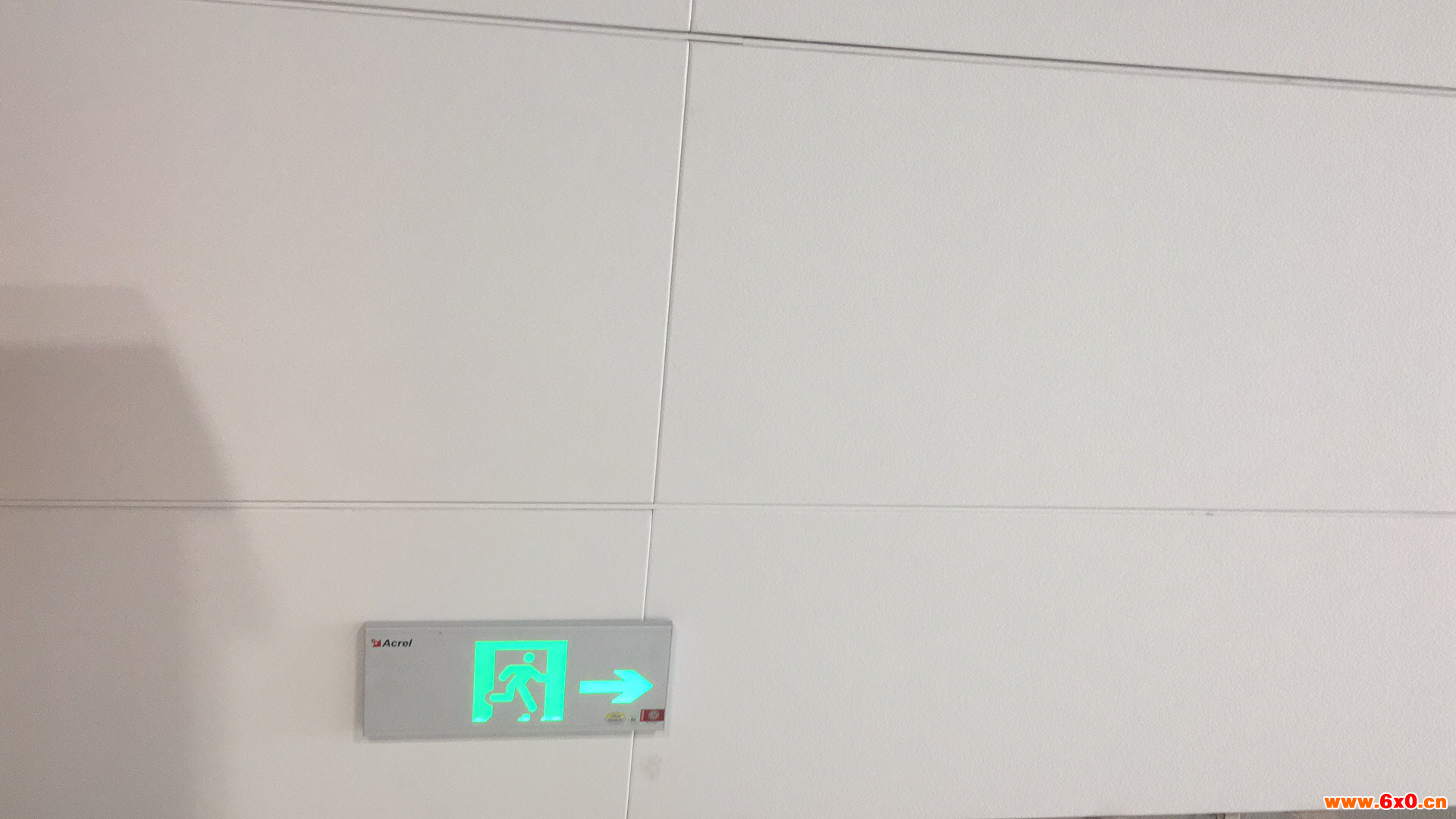

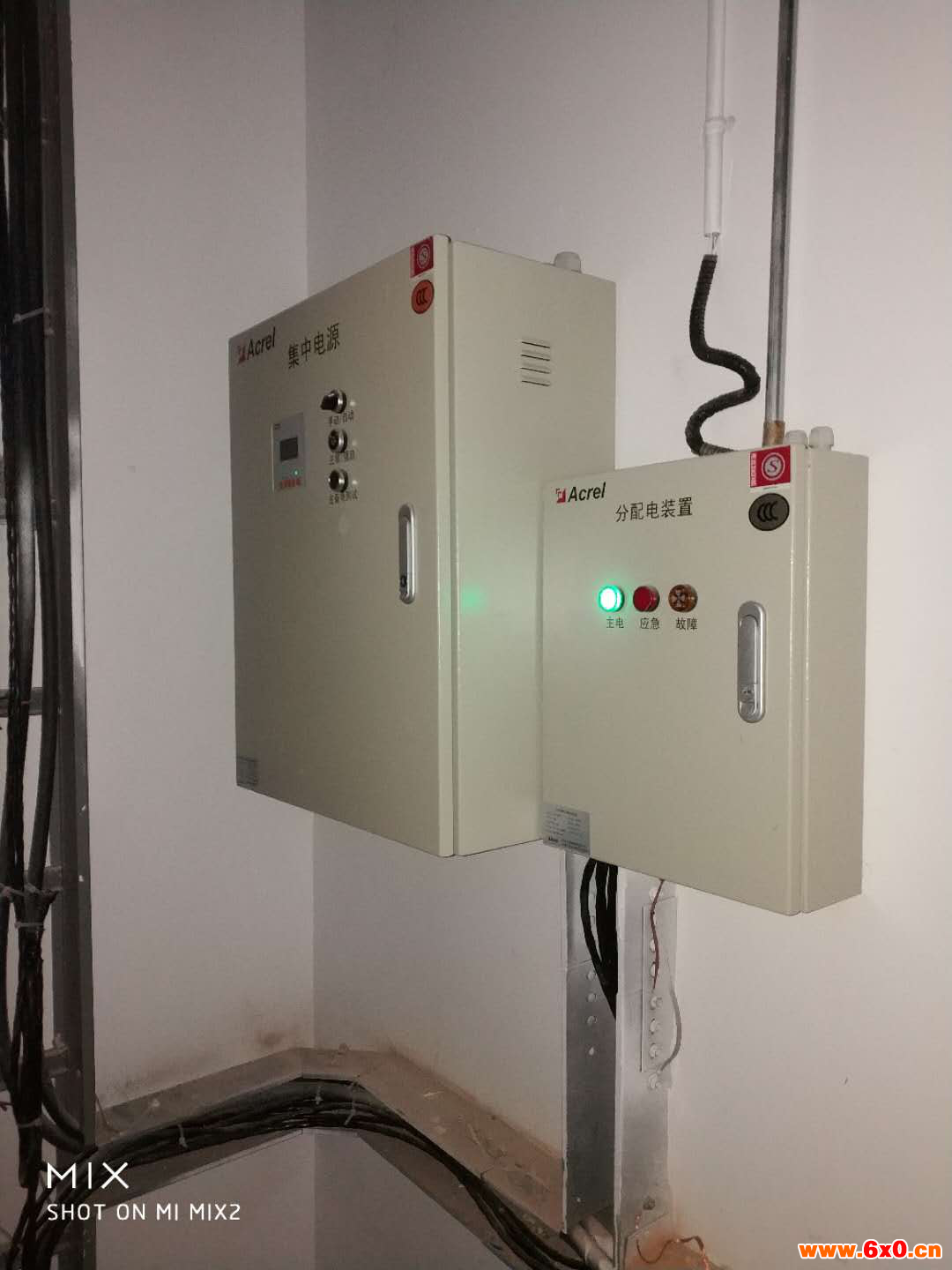

    4.2现场系统安装图片

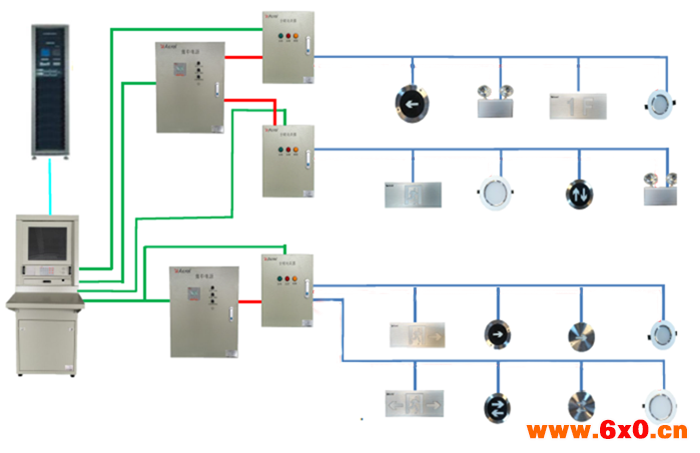

5、系统组网如下:

6、现场应用产品介绍:

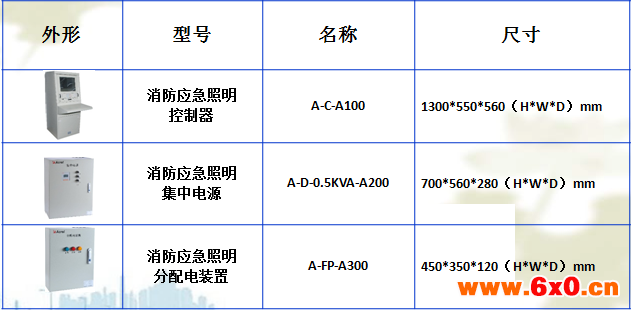

    6.1设备介绍

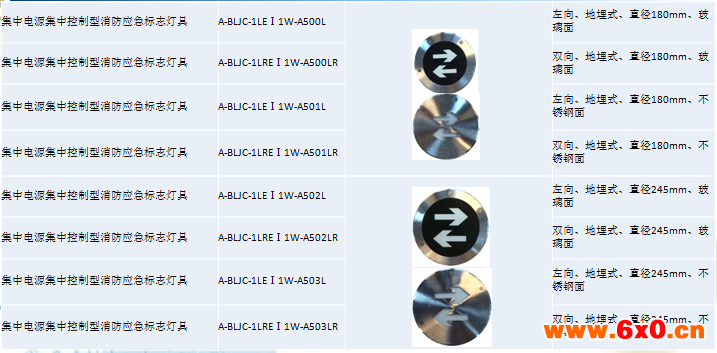

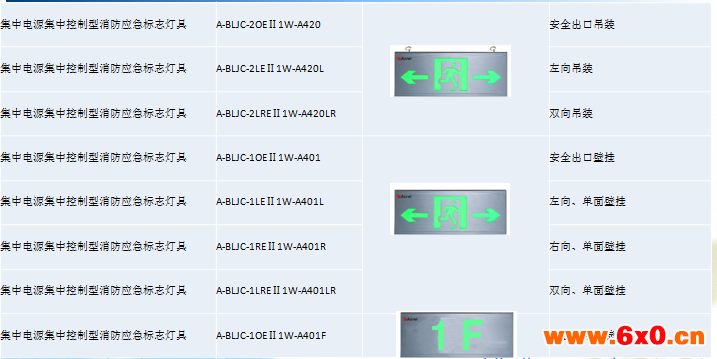

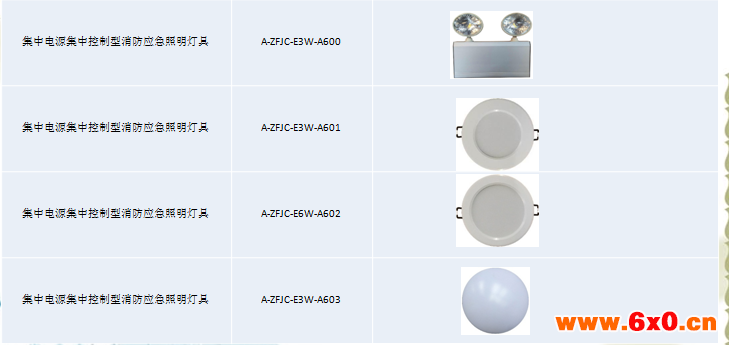

    6.2 灯具介绍




7、系统功能:

系统运行主界面

    包含工具栏、平面展示、图层列表、状态栏,可以直观的监控设备的运行状态,并根据状态栏的显示的内容直接切换至故障具体位置

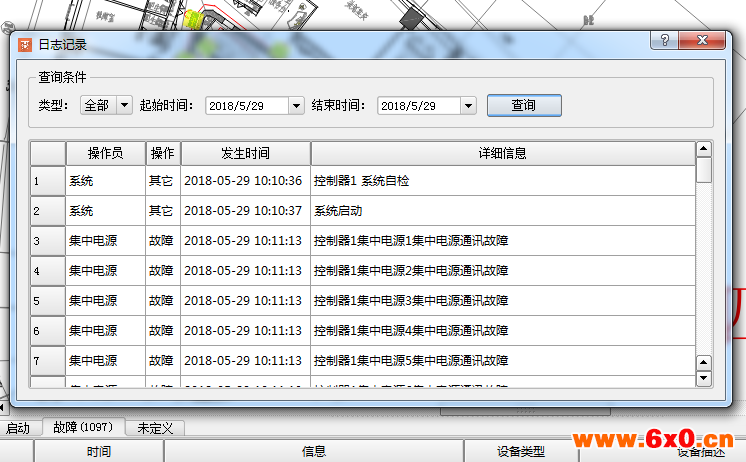

日志信息界面

    日志信息记录历史操作、故障信息,可按照日期搜索查询

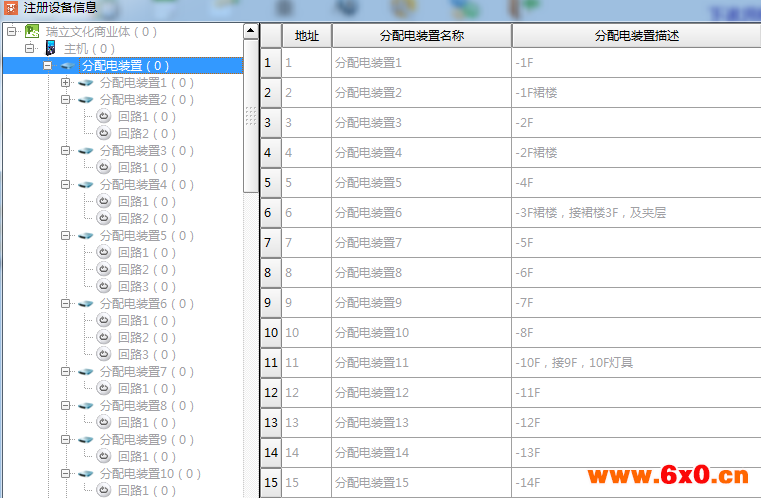

设备定义界面

    该界面添加现场安装的设备与灯具,

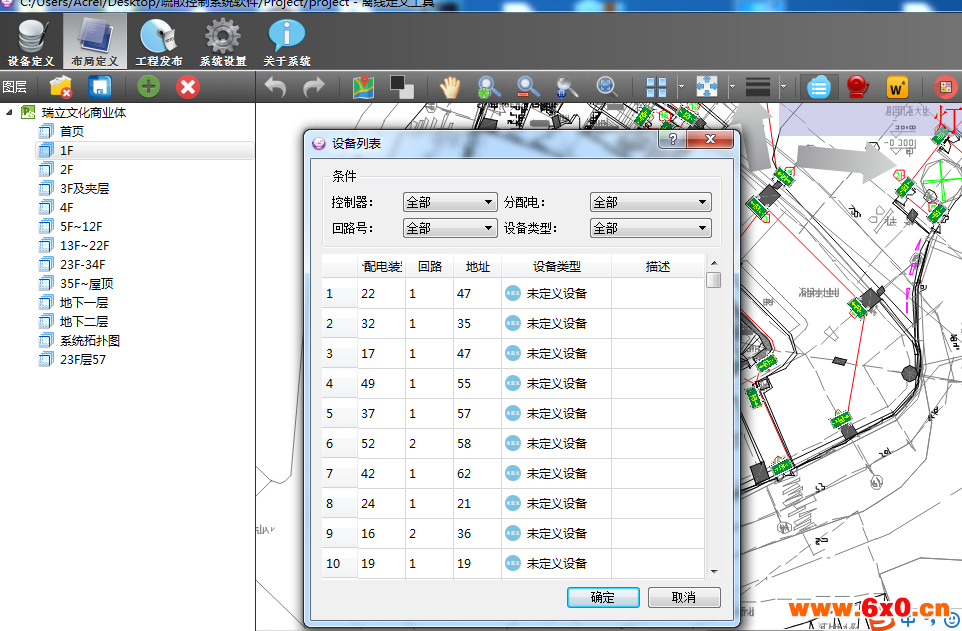

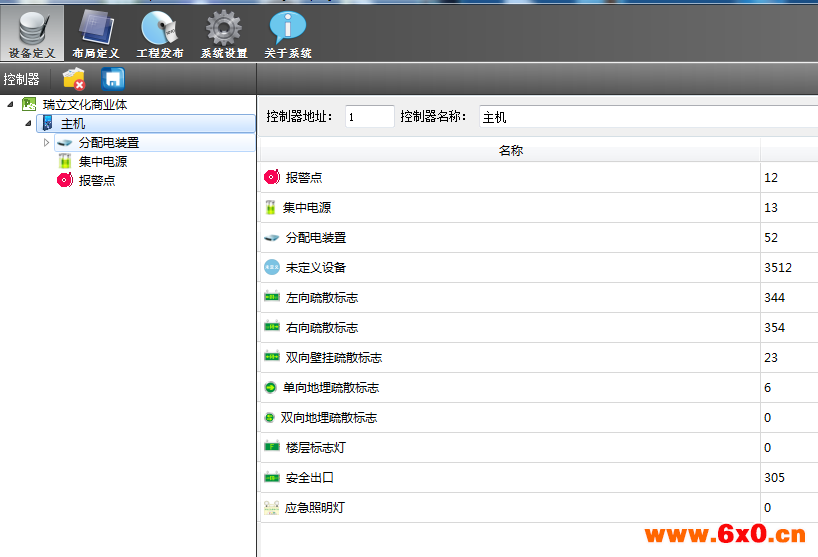

设备界面

    设备列表可以查看所有设备与灯具状态与数量

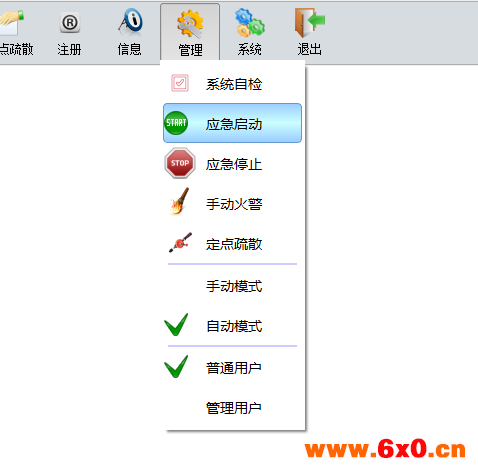

管理界面

    主要由应急启动、应急停止与手动火警组成应急启动启动与停止用来测试设备应急功能是否正常,手动火警测试在具体着火点下系统的启动情况。

布局定义界面

    该界面可将已经添加的设备、灯具放置在导入CAD平面图上。

8、结束语:
    我公司生产的A100消防应急照明和疏散指示系统通过在本超高层酒店项目的应运,充分展现了在高层建筑、多点位建筑的组网中简单、灵活、稳定、低成本的优势。安科瑞电气着力打造各类火灾安防系统的产品,在满足国家行业标准要求的前提下,为各类建筑提供智能、、节能、廉价的消防方案与消防产品,为防火减灾、保障人民生命财产安全方面尽一份力!
