射频导纳料位计RF500的正确安装与调试

湖北杭荣射频导纳料位计RF500的正确安装与调试厂家直销

射频导纳料位计RF500的正确安装与调试工作原理

1.射频导纳料位计是利用高频技术，由电子线路产生一个小功率射频信号于上，作为元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括电容量和电导量的变化，因而电子线路中处理的是电抗（容抗和阻抗的综合变化的信号）信号；

2.电抗的变化又引起了极棒上高频信号的相位发生变化。因此极棒上的高频信号与电子线路中的基准信号的相位差也随之发生变化，该变化经处理后，驱动输出电路发出信号，从而达到检测料仓有无物料。

RF500/DE502/AB8料位仪/料位计/连续式射频导纳料位计

射频导纳料位计RF500的正确安装与调试主要技术参数

工作电源：24VDC；220VAC

相对湿度：≤85

输出信号：两组常开、常闭触点

触点容量：AC220V，; DC24V，3A

环境温度范围：-40℃~+60℃

介质温度：-180℃~+500℃

延迟时间：0.2S（0.2~30S可调）

防护等级：IP65

材质：316不锈钢、四氟乙烯、高温塑料、陶瓷

防爆等级：ExIIBT4

连接方式：3/4″NPT螺纹；3/4″管螺纹；法兰（可选）；1 &nash; 1/ 2″管螺纹

安装方式：顶装、侧装

安装与调试

为保证仪表正常工作，安装方法正确安装，下面将帮你选择正确的安装方法。

7.1安装

1.安装应水平方向向下 倾斜（＞5⪚）

2.安装位置应远离进料口（＞10cm）

3.应与容器壁保持一定距离（＞10cm）

4.保护套应露出容器壁（＞5cm）

5.分离式仪表安装与之间的同轴电缆应穿管

6.高低料位之间的距离大于50cm

7.当筒槽或输送管路安装有振动设备时，须考虑是否会损坏开关的内部零件。

8.如果开关用于探测液体，请勿将开关装在进水口下方避免液体冲击感应棒而造成误动作。

9.安装在有搅拌设备的简时，应选用附有延时设定功能的电路板，以避免动造成误动作。

7.1.1 安装接口根据设备情况按如下选择：

 1.仪表上配有1&nash;1/4＂NPT和3/4＂NPT两种螺纹安装接口

①用于振动较大的设备应选择1&nash;1/4＂NPT螺纹安装接口；

②用于温度较高的设备应选择安装接口；

③1&nash;1/4＂NPT螺纹安装接头能够承受的zui高工作压力为0.3MPa，3/4＂NPT螺纹接头能够承受的zui高工作压力为1.0 MPa。当仪表用于测量液位和有压力的容器时，采用3/4＂NPT螺纹安装接口。

2.当选用3/4＂NPT螺纹安装接口安装仪表时，用户先采用一个3/4＂NPT内螺纹接口的连接管在仓壁外侧上，并且参考下面的加工安装图对连接管进行加工和（水平向下倾斜5⪚）。3/4＂NPT内螺纹接口的连接管长度控制在40~70mm之间。同样在应用1&nash;1/4＂NPT螺纹接口安装时，连接管的螺纹口径也应与其相对应。在仪表旋入连接管固定时，应用扳手固定。

a.采用3/4＂NPT螺纹口安装的连接管结构图（单位mm）

注：1.安装标准时，不需安装短管；

2.安装重型时如果采用短管，其长度不得超过120mm，结构图上涂黑处是指处。

3.时应保证连接器轴线与水平面呈5⪚ 以上倾角。

 4.如图：左高右低，a角度用户自定。

 b. 采用1&nash;1/4＂NPT螺纹口安装的连接管结构图（单位mm）

注：1.选用的短管长度要保证仪表上的保护套应全部超出设备壁，且露出距离应大于3cm。

2.结构图上涂黑处是指处。

3.时应保证连接管轴线与水平面呈5⪚以上倾角。

4.如图：左高右低，a角度用户自定。

采用1-1/4＂NPT螺纹口安装的连接管示意图

 7.2 安装

 7.2.1整体型安装

仪表的安装和现场布线应符合国家标准；

电源线和信号线按图接线，不能接错；

为保证整体仪表的接地良好，建议采用的接地线；

 ①仪表供电选用仪表铭牌上所示的电源电压，错误的供电电源将损坏仪表。

 ②当仪表供电电源为220VAC时，L端接220V相线，N端接中线。

 ③当仪表供电电源为24VDC时，N端接24VDC正极，GND端接24VDC负极。

 特别提醒：交流220VAC和直流24VDC供电的仪表不可混用，在接电源前参照接线标贴确认准确后再通电。

7.2.2分离式安装

1.分离型的部分和接线盒之间用一根1.5mm2单芯导线（用户自备）和一根本公司随仪表提供专用同轴电缆平等行敷设，要穿金属管进行，以防止强电磁干扰引起仪表误动作。（接地线绝不可省去，否则会严重影响仪表的稳定性）。

2.仪表部分和接线盒之间的电缆连接不得超过22米，对轻粉料或介电常数小的物料测量时，则距离不能大于10m。多余电缆不能盘绕成圈需截去，以防交叉干扰，并且同轴电缆不能和电源线、信号线同穿一根管。

3.仪表部分与之间应选择zui短距离的原则，距离越短则仪表工作越可靠

4.一根金属管内， 只能穿一根同轴电缆和一根接地线。

7.3上、下限及延时设

仪表出厂时已根椐用户提供的介质（介电常数）设置成标准状态，用户在仪表安装完毕后进行热态（通电半小时）调试。调校需在空仓状态下（仪表接地）进行，调校前需记录仪表的出厂设置位置

1.RFC系列产品根据用户要求可设定上、下限料位，没有说明   则默认为上限

2.用户要选择下限时，可通过选择继电器触点反向输出信号达到目的，但此时指示灯状态意义相反，也可在订货时指明，此时指示灯状态意义相同

3.延时设定

仪表出厂时设定输出响应时间为0.2mS，如果被测介质表面波动较大，可以顺时针调节延时电位器RP2至合

7.4 RFC系列校准方法（设置）：

①将RP2电位器逆时针调至zui左端；

②此时红色LED指示灯不亮。延时时间为0.2mS；

③按逆时针方向缓慢旋转RP1(灵敏度电位器)，直至红色LED指示灯刚好亮为止；

④按顺时针方向缓慢旋RP1电位器，直至红色LED指示灯刚灭后再按原方向旋转半周为止；

⑤根据被测物料的介电常数大小可继续顺时针或逆时针旋转RP1电位器到某一合适角度， 绝缘介质5~30⪚ ，导电介质30~180⪚，达到物料接触到检测时输出，物料脱离开检测时显示正常状态。

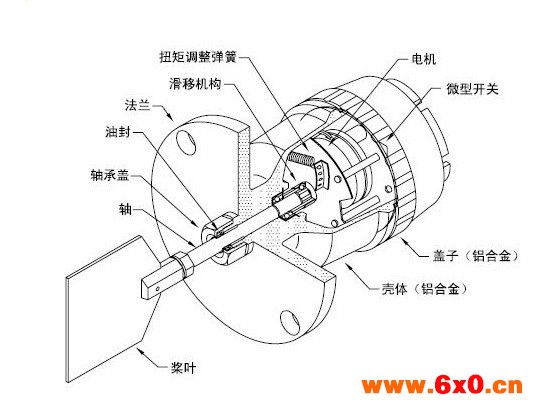

结构图参考
