GEFRAN压力传感器的安装方法

来源:网络  作者:网络转载   2019-10-10 阅读:363

GEFRAN压力传感器的安装方法
意大利杰佛伦GEFRAN公司总部设在意大利,在世界的11个国家拥有800多名员工,并设立了6个制造工厂。 多年来意大利杰佛伦GEFRAN公司以西方市场为中心,拥有强大的国际影响力,并在快速增长的国际市场不断前进。为了使覆盖全球的70多个授权经销商对GEFRAN更有信心。

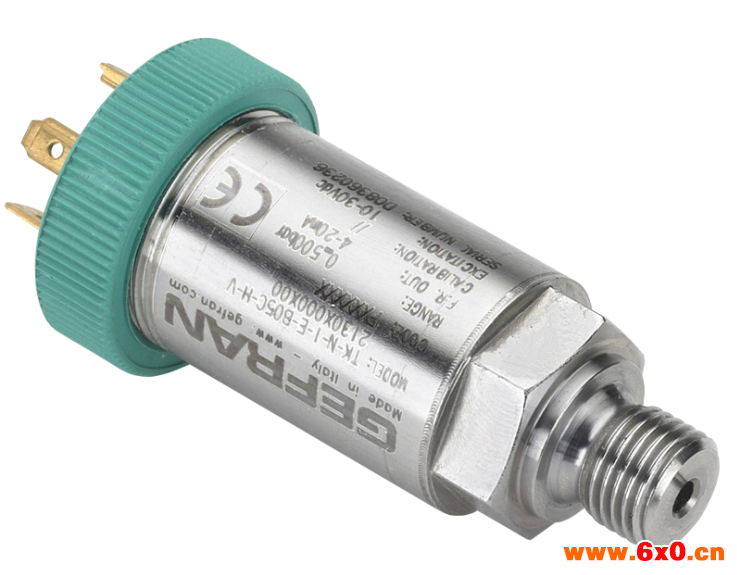

GEFRAN压力传感器的概观:
TK变送器是基于厚膜粘在不锈钢的敏感元件上。
采用高稳定的电子元件,这些变送器可应用在需要长距离信号传输或智能控制系统中。
TK压力变送器设计为主要测量油,空气和液压回路的压力。
它们也能用于技术和过程测量领域。
GEFRAN压力传感器的描述
量程:0 ... 3到0 ... 500 bar和-1 ... + 1到-1 ... + 10 bar(0 ... 50 psi到0 ... 7500 psi和-15 .. 。+ 15 psi至-15 ... + 100 psi)
输出信号4...20mA  2线制/ 0,1...5,1Vdc / 0,1...10,1Vdc / 0...5Vdc / 0...10Vdc / 1...5Vdc / 1...10Vdc
防护等级:IP65 / IP67
防湿部件:AISI 430F and 17-4 PH
多样化的过程连接,标准和定制
附件:TDP
GEFRAN压力传感器的性能指标:
测量介质:液体或气体(对不锈钢壳体无腐蚀)
量程:0-10MPa
精度等级:0.1%FS、0.5%FS(可选)
稳定性能:±0.05%FS/年;±0.1%FS/年
输出信号:RS485、4~20mA(可选)
过载能力:150%FS
零点温度系数:±0.01%FS/℃
满度温度系数:±0.02%FS/℃
防护等级:IP68
环境温度:-10℃~80℃
存储温度:-40℃~85℃
供电电源:9V~36V DC;
结构材料:外壳:不锈钢1Cr18Ni9Ti
zui后,我再为大家介绍一些常规的GEFRAN压力传感器安装方法供大家参考:
(1) 通过适当的仪表, 在普通大气压和标准温度条件下,核实压力传感器的频率反应值。
(2) 核实压力传感器的编码与相应的频率反应信号的正确性。
2. 确定具体安装位置
为了确定GEFRAN压力传感器的编号和具体安装位置, 需按充气网的各个充气段来考虑。
(1) 压力传感器必须沿着线缆进行安装, 安装在线缆接头处。
(2) 每条线缆装设压力传感器不少于4个, 靠近电话局的两个压力传感器, 相距不应大干200m。
(3) 每条线缆的始端和末端分别安装1个。
(4) 每条线缆的分支点应装1个, 如果两个分支点相距较近(小于100 m),可只装1个。
(5) 线缆敷设方式(架空、地下)改变处应装1个
(6) 对无分支的线缆, 因垒线的线缆程式一致, 压力传感器的安装隔距不大干500m, 并使其总数不少于4个。
(7) 为了便于确定压力传感器故障点, 除在起点安装压力传感器外,距起点150~200m处,还要另外安装1个当然在设计中, 一定要考虑经济与技术的因素, 在不需要安装压力传感器的地方,则应不必安装。
希望以上的GEFRAN压力传感器安装方法可以帮助到大家,如有不同意见,欢迎来dian探讨。
