贺德克压力传感器EDS3346系列如何正确的安装使用

来源:网络  作者:网络转载   2019-10-10 阅读:841

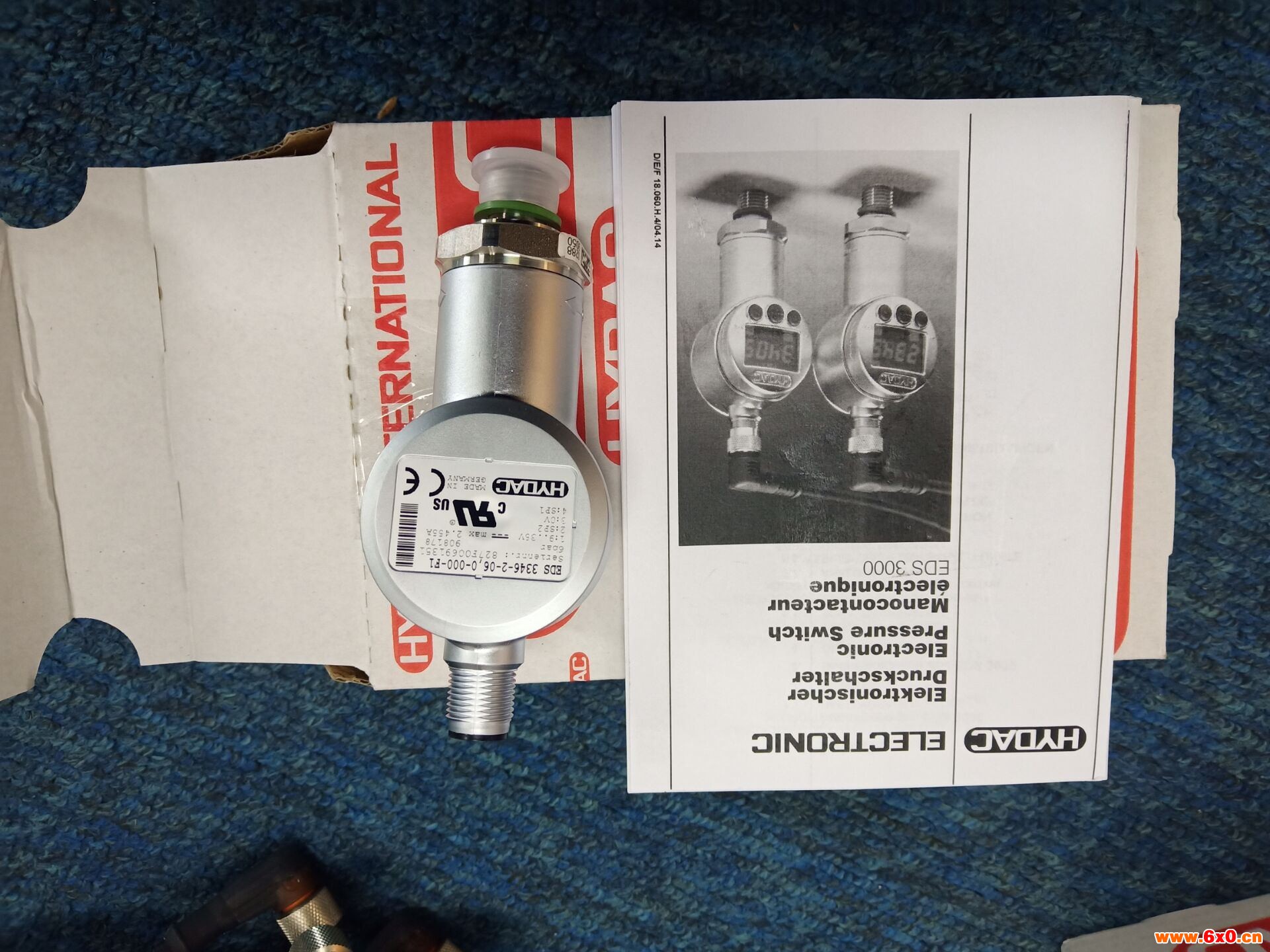

贺德克EDS3300是一款紧凑型压力传感器,带有集成的数字显示屏,可在低压范围内进行相对压力测量。在此配置中,陶瓷测量单元配有厚层DMS。 该器件具有1或2个开关输出和一个可逆模拟输出信号(4 ... 20 mA或0 ... 10V)。EDS 3300的一个特殊功能是可以选择在2轴上旋转显示屏。该装置可以在几乎任何随机安装位置中zui佳地对准,这意味着省去了通常需要的机械对准适配器的额外成本。4字符数字显示屏可显示压力,单位为巴,psi或MPa。用户可以在不同单元之间进行选择。使用此功能,设备将根据新设备自动重新调整切换设置。此外,EDS3300也可在符合DESINA变体®。 带有前冲洗隔膜的变型专门针对使用的介质可能导致标准压力连接堵塞,涂胶或冻结的应用而开发。 EDS3300的主要应用主要应用于液压,气动以及制冷和空调技术。进一步的应用包括介质频繁变化的过程,任何残留物都可能导致介质混合或污染。
1或2个PNP晶体管开关输出,每个输出高达1.2 A负载

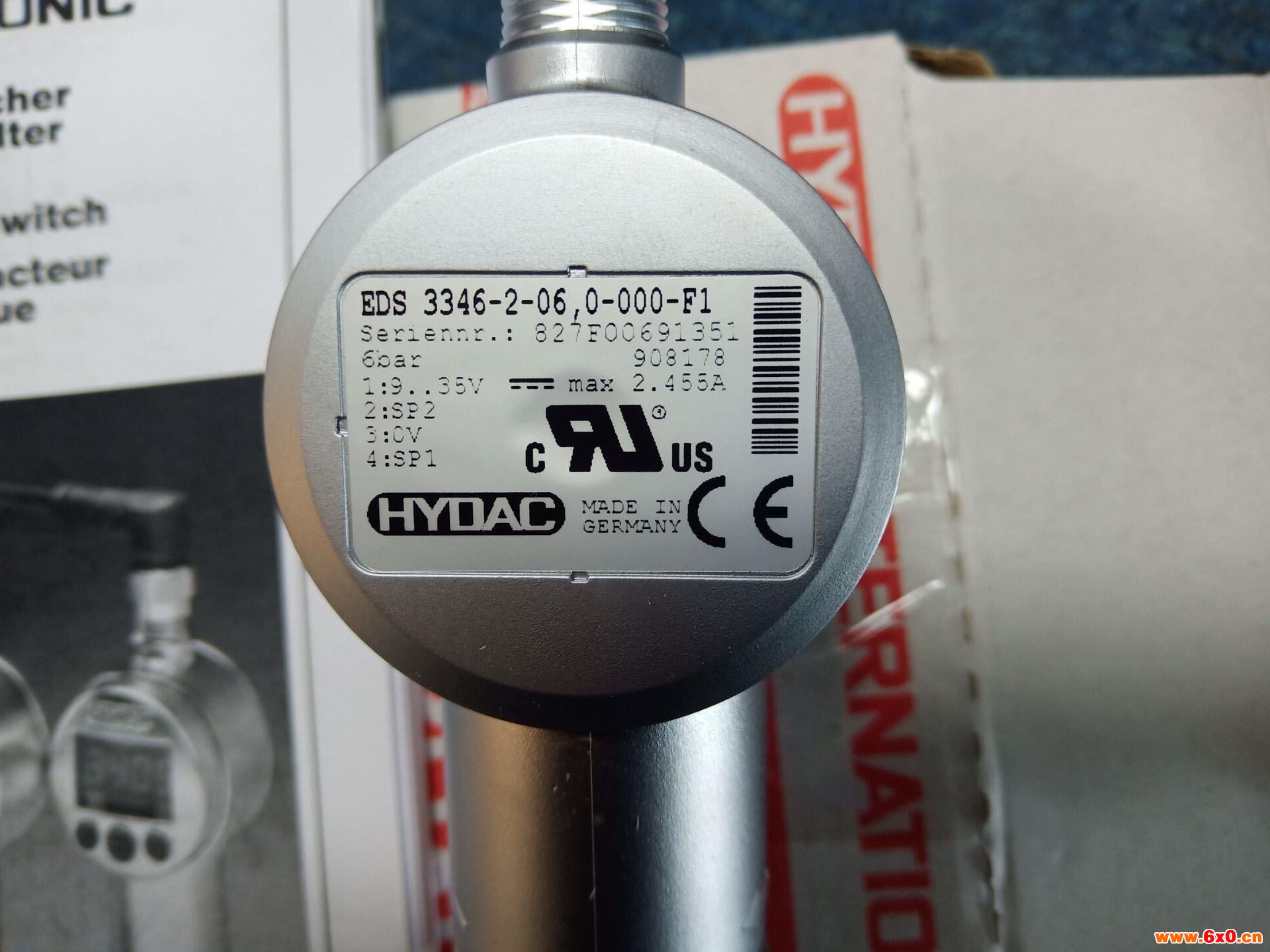

贺德克压力传感器EDS3346系列技术参数
精度±1%FS
可选的可逆模拟输出(4 ... 20 mA / 0 ... 10V)
4字符数字显示
能够通过两个轴的旋转能力实现zui佳对齐
选择值以bar,psi或MPa显示
通过关键编程简单处理
切换点和复位滞后可以彼此独立地调整
许多有用的附加功能
具有诊断功能的终端分配的一致性与DESINA的选项®
可选配前置式隔膜
可根据VDMA选择菜单导航(单元表VDMA 24574-1)


贺德克压力传感器EDS3346系列的正确安装
通常高温熔体压力传感器的损坏都是由于其安装位置不恰当而引起的,如果将传感器强行安装在过小的孔或形状不规则的孔中,就有可能造成传感器的震动膜受到冲击而损坏,选择合适的工具加工安装孔,有利于控制安装孔的尺寸,另外,合适的安装扭矩有利于形成良好的密封,但是如果安装扭矩过高就容易引起高温熔体压力传感器的滑脱,为防止这种现象发生,通常在传感器安装之前在其螺纹部分上涂抹防脱化合物。
1. 压力传感器正确安装方法:
(1) 通过适当的仪表, 在普通大气压和标准温度条件下,核实压力传感器的频率反应值。
(2) 核实压力传感器的编码与相应的频率反应信号的正确性。
2. 确定具体安装位置
为了确定压力传感器的编号和具体安装位置, 需按充气网的各个充气段来考虑。
(1) 压力传感器必须沿着线缆进行安装, zui好安装在线缆接头处。
(2) 每条线缆装设压力传感器不少于4个, 靠近电话局的两个压力传感器, 相距不应大干200m。
(3) 每条线缆的始端和末端分别安装1个。
(4) 每条线缆的分支点应装1个, 如果两个分支点相距较近(小于100 m),可只装1个。
(5) 线缆敷设方式(架空、地下)改变处应装1个
(6) 对无分支的线缆, 因垒线的线缆程式一致, 压力传感器的安装隔距不大干500m, 并使其总数不少于4个。
(7) 为了便于确定压力传感器故障点, 除在起点安装压力传感器外,距起点150~200m处,还要另外安装1个当然在设计中, 一定要考虑经济与技术的因素, 在不需要安装压力传感器的地方,则应不必安装。
检查尺寸
如果安装孔的尺寸不合适,高温熔体压力传感器在安装过程中,其螺纹部分就很容易受到磨损,这不仅会影响设备的密封性能,而且使传感器不能充分发挥作用,甚至还可能产生安全隐患。只有合适的安装孔才能够避免螺纹的磨损(螺纹工业标准1/2-20UNF2B),通常可以采用安装孔测量仪对安装孔进行检测,以做出适当的调整。
贺德克压力传感器EDS3346系列的防腐技巧
压力传感器被应用于各行各业,尤其是工业上应用非常多的压力传感器,但是工业上一般要求压力传感器能够防腐蚀,压力传感器接头和腔体采用进口不锈钢整体加工,作为压力变送器弹体的不锈钢材料耐蚀性高、衰减性能好,可以监测任何与316L相兼容的介质。下面我们还来介绍一下压力传感器的防腐技巧。
首先,了解被测介质是否与316L相兼容:316,317L合金在100小时5%盐雾测试中,都没有出现腐蚀。其次,在选购传感器产品时,向供应商咨询介质对压力传感器是否有影响;通过对弹体耐腐蚀材料的选择,以便达到用户使用的需求。最后,我们可以采用隔离办法:压力变送器前有钼2钛和钽片,膜片与弹道管之间用甲基硅油传送压力,最小量程可做到0~100kPa,如果膜片材料还不耐腐,则可加一层F46膜片,但仪表灵敏度有所降低。也可直接用F46作隔离膜片,传递液可选用氟油,则可起双重隔离作用。
贺德克EDS3346系列压力传感器在使用过程中一旦发现其不能与介质兼容就必须马上更换传感器,对应一些特殊的介质我们可以采用特殊的材质或者特殊的结构来进行测量,压力传感器未来肯定会得到更加广泛的应用,所以作为厂家我们要积极开发新型压力传感器来适应需要。
