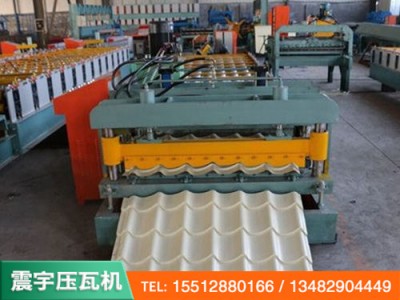

1100型琉璃瓦机基本参数：
1、设备安装外形尺寸：7500mm×1500mm×1200mm
2、设备总重量：约4500kg
3、成型道次:12道
4、进料宽度:1250mm
5、进料厚度:0.2-0.8mm
6、电控系统：全机彩用工业电脑PLC变频控制
7、主机功率：3kw，液压剪切功率：3kw
8、工作速度：2000mm-3500mm/min
9、液压站压力：10-12Mpa
琉璃瓦机设备生产过程同上模冲压工序
[一]、琉璃瓦设备生产过程
琉璃瓦机设备对弯曲或扭曲的矫直，通常在彩钢琉璃压瓦机后一道成型辊和切断模之间进行，如果后一道轧辊不能地支撑型材，那么在进入矫直机构的一侧时，对整个型材截面进行支撑，而对于不对称进行矫直时，在矫直的同时有可能发生扭转变形，这时需要在型材变形相反的方向进行弯曲和扭转矫直。
彩钢琉璃压瓦机对型材进行矫直时，不需要与型材表面和矫直机构全部接触，然而，在型材产生弯曲变形的部位和周围，与矫直机构的接触就非常重要，为了避免型材产生形变，矫直机构外形轮廓的圆弧半径要与型材截面的圆弧相匹配。
在矫直过程中，型材将从上，下，左，右，发货从而要求矫直机构与型材之间的间隙相对宽松一些，矫直机构与型材的上，下，左，右表面之间可以有的间隙，间隙大小在0.010-0.050in(0.25-1。25mm)之间，如果矫直扭转变形，间隙可以小一些。
对于具有侧弯，翘曲等缺陷的型材，通过矫直机构沿相反的方向施加足够的压力，使其产生的变形，如果沿相反方向的变形量合适，那么回弹之后，型材就能够被矫直。如果成型型材在某个方向产生了扭曲弯形，那么，矫直机械沿相反的方向旋转型材，从而产生的塑性变形，如果旋转角度合适，回弹之后，型材将不再扭曲。
[二]、琉璃瓦压瓦机上模冲压工序
琉璃瓦压瓦机主要由进料导入平台，成型主机，冲模压型装置，成型剪切装置，液压站，电脑控制系统等几部分组成。选装配置有普通放料机，液压放料机，自动剁料机，成品托架等。
琉璃瓦压瓦机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。该机上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的定位。
琉璃瓦压瓦机表面都清理干净，该机上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。
琉璃瓦压瓦机使用前，要检查各处连接是否牢靠，安装螺栓、螺母是否拧紧，左右机箱内应加足润滑机油，才能通电启动机器进行试车，先空车运转仔细观察，有无震动，噪音，油窗口是否来油，各部件运动是否协调，正常后才能安装模具，安装模具时，切断电源，用手工搬动电动机皮带或大齿轮，使工作台转位，并使滑座上升到高点，好用一物件支撑在工作台及滑座底面之间，以座自然下落，造成事故。琉璃瓦压瓦机使用的模具需一个上模和六个相同规格尺寸的下模，先安装上模和一个下模，下模直接安装在六方转轮工作台上，上模安装在滑座底面上，并放置适当厚度的垫板，上下模合模后，四周边间隙均匀，上下模之间距离等于所需瓦坯的厚度。
