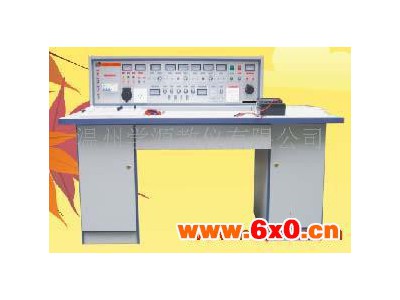

供应学源XY-H12XY-H12 通用电工、电子实验

　XY-H12型电工、电子实验室设备是根据职业学校、职工学校、中等专业学校的电工电子技术基础与电工电子技能训练，以及电学等有关教学实验大纲的要求而设计。实验内容有二极管与整流器滤波电路、稳压电路、三极管放大电路、正弦振荡电路、硅管控制电路、运算放大电路、和脉冲数字电路、磁场电路、交流电力拖动控制电路等等。而且能由学校自行设计实验电路；该实验设备适用中级技术工人考核标准电工部分的应知内容，是理论联系实际的实验验证为一体。
功能&技术指标：
       一、 输入电源：AC380V/50Hz允许波
       二、 波动电压：±10%
       三、 输入线路：三相四线（附地线）
       四、 输出电源：置有保险丝和漏电保护器开关二级保护功能
       A组：三相四线及地线
       B组：交流电压3V～24V七档可调，电流1.5A。置有过流保护
       C组：直流稳压1.25V～24V连续可调，电流1.5A。置有过流保护
       D组：直流稳压1.25V～24V连续可调，电流0.5A。置有过流保护
       E组：直流稳压5V，电流0.5A
       F组：交流电压0～240V连续可调，功率0.5KW
       G组：单相市电输出(供外仪器用)
函数信号发生器：
       波形：正弦波、三角波、方波。 频率范围：5Hz～550KHz分五个频段。频率指示：由“Hz”表读取。
       Y轴衰减：0db、20db、40db。   输出幅度：正弦波、方波可调。   单拍脉冲源：输出幅度为6VPP。
       音频放大器：输入信号5Hz～1.5KHz，输出功率0.5W内置扬声器，(可作信号寻迹用)。
       学生实验桌:一桌为两座,桌的左右各一个柜子,柜内存放元器件及贮存板,中间抽屉存放实验工具等。
　　 规格：1600×700×1070mm。    教师主控台规格：1600×700×1800mm。
器材配置：　(以12+1桌24座为例)
      用户自备仪器：

实验室面积要求：

电子实验内容：
1　　实验范例
2     二极管、三极管基本电路部份
3     正弦振荡电路部份
4     直流耦合放大与集成运算放大部分
5      直流电源、可控硅、触发部分
6      数字电路部分
7       业余趣味性电路
