透明液压实验台,气动实验台,液压实验设备,电工...
产品价格40000.00元/套
最小起订量:可售数量:1000 套
品牌 | 学源 |
---|---|
型号 | H160 |

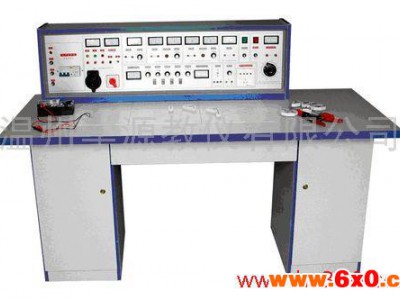

概述: XY-H160型电工、电子实验室设备是根据职业学校、职工学校、中等专业学校的电工电子技术基础与电工电子技能训练,以及电学等有关教学实验大纲的要求而设计。实验内容有二极管与整流器滤波电路、稳压电路、三极管放大电路、正弦振荡电路、硅管控制电路、运算放大电路、和脉冲数字电路、磁场电路、交流电力拖动控制电路等等。而且能由学校自行设计实验电路;该实验设备适用中级技术工人考核标准电工部分的应知内容,是理论联系实际的实验验证为一体。 功能&技术指标: 一、输入电源:AC380V/50Hz允许波动电压±10% 二、输入线路:三相四线(附地线) 三、输出电源:置有保险丝和漏电保护器开关二级保护功能 A组:三相四线及地线 B组:交流电压3V~24V七档可调,电流1.5A。置有过流保护; C组:直流稳压1.25V~24V连续可调,电流1.5A。置有过流保护; D组:直流稳压1.25V~24V连续可调,电流0.5A。置有过流保护; E组:直流稳压5V,电流0.5A。 F组:交流电压0~240V连续可调,功率0.5KW。 G组:单相市电输出(供外仪器用)。 函数信号发生器: 波形:正弦波、三角波、方波。 频率范围:5Hz~550KHz分五个频段。 频率指示:由“Hz”表读出。 Y轴衰减:0db、20db、40db。 输出幅度:正弦波、方波可调。 单拍脉冲源:输出幅度为6VPP。 音频放大器:输入信号5Hz~1.5KHz,输出功率0.5W内置扬声器,(可作信号寻迹用)。 通用实验板:四孔一组相互导电插孔(注塑成型),其参数如下; 接触电阻≤0.02Ω 耐压电压≥2KV 绝缘电阻≥50MΩ 拔插次数≥10K/次 学生实验桌:一桌为两座,桌的左右各一个柜子,柜内存放元器件及贮存板,中间抽屉存放实验工具等。桌面周围采用2mm厚的PVC塑料带经热熔胶密封,使其美观、坚固、耐用; 学生桌规格:1600×700×1070mm。 教师主控台规格:1600×700×1800mm。 器材配置: (以12+1桌24座为例、) 教师实验台1台(桌),学生实验台12台(桌),塑料凳25张,MF-500型万用表13只,电学常用工具;尖嘴钳、剥线钳、镙丝刀等13套。13台三相电动机、交流接触器、时间继电器、热继电器、 |
