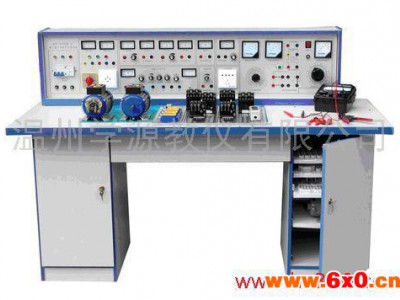

供应电工电子、电拖动实验设备

产品价格35000.00元/套

最小起订量:1 套可售数量:1000 套

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
学源
型号:
H168
发货时限:
自买家付款之日起 10 天内发货
所在地区:
浙江/温州市
有效期至:
长期有效
最后更新:
2019-10-24 22:07
浏览次数:
733

企业信息

所在地区:浙江/温州市

会员级别:普通会员

企业类型:有限责任公司 (生产型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

温州学源教仪有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

品牌 学源
型号 H168

内容提要:

高等职业技术教育是现代教育的重要组成部分。随着社会经济和科学技术的发展,从客观上了

提出了发展高等职业技术教育的要求。高等技术教育在经历了认识定位和模式创新的阶段之后,开

始进入课程结合的**设备的改革新阶段,使我国的科教领域走向全球化的必要性。

然而,该设备根据电工、电子技术和工厂电力拖动技能实训的要求,设计出《多功能电学实验

台》设备。该实验台与已往作了择优补缺的修改,适用于中、高等学院的**配合使用。

结构与功能

一、学生桌:规格Cm[160×70×73],桌子的左右各有一个柜,柜中存放元器件,两柜中间设有抽屉。桌面中央置有“通用**实验板”,在其上面根据实验电路的需要而拼插电路图。如不用时将其盖上防尘橡皮。做电力拖动实验时,将电气的实验器件安装在“**网板”上。为此同时,使学员进入实操技能训练中,接近于工厂、接近于社会。

二、教师主控台桌:规格Cm,[160×70×188],教师示教器右则能分别控制学生桌的电源,并有信号灯指示,其它功能与学生台桌相同。

三、元器件:实验元器件是电路中的单元,我们将纯元件焊接在一个特制的注塑而成的插子内,插子由不同的元件分别不同的插子。如二插、三插、四插、六插等。每种插子的表面印有响应的元件符号,这样使学员按电路图拼插,不需焊接。

四、实验台技术指标:1、输入电源三相四线及地线(380)伏。

     A、输出电源:经电源总开关(带漏电保护)三相保险盒等双重保护。

     B、三相四线分别(U、V、W、N)及地线和三相四线插座。

     C、直流稳压电源(1.2/24)伏,电流(1.5)安,和电流(0.5)安,分两路输出。

     D、直流稳压电源(5)伏,电流(0.5)安

    E、交流低压电源(3/24)伏,电源(2.0)安分别有七档调节输出。

     F、单相交流可调电源(5/250)伏,和直流可调电源同步输出。

     G、单相交流市电,额定电流为(2.5)安由插座输出,供外接仪器备用。

     H、音频放大器,为实验放大中的音频前置放大提供功率放大,内置有喇叭,同时可作信号寻迹用。

     J、函数信号发生器,分别输出(正弦波、三角波、方波),频率范围(5/550KHz)分五个频段:

       一频段5Hz~55Hz            二频段50Hz~550Hz

             三频段0.5KHz~5.5KHz        四频段5KHz~55KHz

             五频段50KHz~550KHz

   频率数据由赫芝表读取,读取误差≤3%

 输出阻抗:正弦波;600Ω时,20Hz~55KHz≥4.5V。50KHz~550KHz≥3.5V

 衰减系数:分三级;0db、20db、40db。

 三角波幅度:≥4.5Vpp。

 方波幅度:1Vpp~9Vpp可调。

 单脉冲源:手动式、方波形正脉冲,脉幅≥15Vpp。

用户自配备仪器:

双踪示波器(型号不限),毫伏表(测量范围100uV-300V)。



电工实验内容

一、            实验范例




1.1电位、电压的测定

1.2电源的外特性

1.3基尔霍夫定律的验证

1.4 R.. L. C串联谐振电路

1.5戴维南定理实验

1.6单相交流电路功率因数的改善

1.7三相交流电路

1.8椤次定律的验证

1.9变压器

1.10二阶电路响应






二     直流部分




2.1**的电路

2.2电阻的 串联

2.3电阻的并联

2.4电阻的混联

2.5电阻的分压电路

2.6电阻的分压器

2.7电流表和电压表的扩程

2.8欧姆表工作原理

2.9欧姆定律

2.10互易定理

2.11负载获得**大功率的条件

2.12惠斯登电桥

2.13灯丝伏安特性的测定

2.14楼梯开关两地控制

2.15基尔霍夫**定律

2.16基尔霍夫第二定律

2.17支路电流法

2.18迭加定律

2.19星形和三角形电路等效互换

2.20诺顿定律

2.21电压控制电源(VCCS)的测试

2.22电压控制电压(VCVS)的测试






三.      交流部分



四.      磁部分



五.直流电机实验

电子实验内容

一.实验范围

二.二极管.三极管基本电路部分

三.正弦振荡电路部分

五.直流电源.可控硅.触发部分

八.电力拖动实验内容
