橡胶支座,建筑隔震支座,盆式橡胶支座,橡胶止水...
产品价格13.00元/块
最小起订量:可售数量:999999 块
材质 | 天然橡胶 |
---|---|
产地 | 河北衡水 |
产品等级 | 一级 |
产品认证 | CCC |
厚度 | 3(mm) |
计量单位 | 块 |
类型 | 橡胶支座 |
适用范围 | 工程橡胶 |
形状 | 矩形 |
性质 | 耐磨损 |
颜色 | 黑色 |
用途 | 工程橡胶 |
是否标准件 | 是 |
分类 | 工程橡胶 |
品牌 | 工程橡胶 |
加工定制 | 是 |
厂家(产地) | 河北 |
板式支座是由多层橡胶片与薄钢板硫化、粘合而成,由于板式支座具有足够的竖向钢度,能将上部构造的反作用力可靠的传递给墩台;具有很好的弹性,可以适应梁端的转动,又有教大的剪切变形能力,以满足桥梁上部构造的水平位移。工作原理板式橡胶支座能将桥梁上部的作用力可靠地传递给墩台,并同时能完成梁体结构由于制动力、温度、混凝土的收缩徐变及荷载作用等引起的水平位移及梁端的转动。该产品允许水平力为竖向的10%,允许转角不小于40',摩擦系数0.04-0.06,活动支座水平位移量50mm-250mm,分5级。荷载等级100KN-15000KN。 主要适用于公路桥梁、铁路桥梁、城市立交桥。
工作原理
板式橡胶支座的主要功能是将上部结构的反力可靠地传递给墩台、并同时能适应梁体结构需要的变形(水平位移及转角)。根据这些要求,板式橡胶支座在垂直方向具有足够刚度,从而保证在**大载荷作用下,支座产生较小的变形;橡胶支座在水平方向则有一定的柔性,以适应梁体由于制动力、温度、混凝土的收缩、徐变及荷载作用等引起的水平位移;同时橡胶支座还适应梁端的转动。
板式橡胶支座,可以设计为桥梁一端固定,另一端为活动的支座,也可以设计不分固定端与活动端的支座
板式橡胶支座的适用范围
1、普通板式橡胶支座具有足够的刚度和弹性,能将桥跨结构上的全部载荷(包括恒载和活载)可靠地传递到墩台上,并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形,减轻和缓解桥墩承受的震动,适应因温度变化、桥跨结构涨缩等引起的桥跨结构的平移运动。通常情况下,普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥梁结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座。

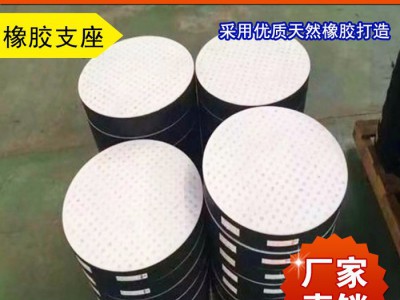

2、四氟板式橡胶支座除了具有竖向刚度和弹性变形,能承受竖直载荷及适应梁端转动外,因聚四氟乙烯的低摩擦系数,可使梁端正四氟板表面自由滑动,水平力不受限制,适用于大跨度、多跨连续、简支梁连续板等的大位移桥梁。它还可用作连续梁顶推及下型梁横移中的滑块。支座形状适用于不同桥梁结构形式同普通板式橡胶支座。四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同.板式橡胶支座的安装与施工方法
3、选用板式橡胶支座时,支座的**大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%。
4、根据交通部JT/T4—2004新标准规定,对于弯、坡、斜、宽桥梁,宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠的橡胶支座或坡形的橡胶支座。
5、当桥梁纵坡坡度不大于1%时,板式橡胶支座可直接设置子墩台上,但应考虑纵坡影响所需要的厚度。当纵坡坡度大干1%时,应采用预埋钢板、混凝土垫块或其他措施将梁底调平,保证支座平置。板式橡胶支座应按JTGD62—2004的有关规定验算并在验算满足规定要求后方可使用。
6、四氟滑板橡胶支座应水平安装。支座的四氟滑板不得设置在支座底面,与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。
7、 选用板式橡胶支座时,支座的**大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%。
8、对于弯、坡、斜、宽桥梁,宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠的橡胶支座或坡形的橡胶支座。
9、当桥梁纵坡坡度不大于1%时,板式橡胶支座可直接设置于墩台上,但应考虑纵坡影响所需要的厚度。当纵坡坡度大于1%时,应采用预埋钢板、混凝土垫块或其他措施将梁底调平,保证支座平置。板式橡胶支座应按JTG D62的有关规定验算并在验算满足规定要求后方可使用。
10、四氟滑板橡胶支座应水平安装。支座的四氟滑板不得设置在支座底面,与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。
