可定制全自动影像测量仪 平面度测量工具 复合式影像测量仪

产品价格224000.00元/台

最小起订量:可售数量:109 台

用手机扫描二维码直达商品手机版
手机查看详情
加工定制:
分辨率:
0.0005(mm)
发货时限:
自买家付款之日起 天内发货
所在地区:
广东/东莞市
有效期至:
长期有效
最后更新:
2019-11-20 10:36
浏览次数:
820

企业信息

所在地区:广东/东莞市

会员级别:普通会员

企业类型:企业单位 ()

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

东莞市亿辉光电科技有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

加工定制
分辨率 0.0005(mm)
测量行程 300*200(mm)
放大倍率 20-128X
操作方式 程序控制
测量精度 1.5+L/200μm
外形尺寸(长*宽*高) 620*840*1020(mm)
品牌 亿辉光电
型号 VMU3020

可定制全自动影像测量仪 平面度测量工具 复合式影像测量仪

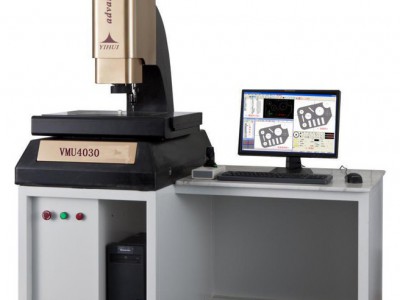

 VMU4030







VMU4030
系   列

VMU系列

品   名

VMU影像测量仪

型   号

VMU3020

玻璃台尺寸

700*900

外形尺寸

620*840*1020

运动行程

300*200

用   途

适用于精密零部件的检测和质量控制。

在机械、电子、五金、塑胶、模具等行业中都得到广泛使用。

特   点

1.采用SB双重闭环运动控制系统,电机在高速运动时具有精确的定位性能。

2.采用进口COOMUSK伺服电机,提高了机器运行速度,还简化了仪器与PC机的接口,PC机与仪器通过USB线和S端子线连接。

3.采用花岗石平台、新型立柱及工作台,外观简洁大方。

4.表面光由独立40组光源组成,每一组均为恒流源驱动,200级连续可调。

5.配有我公司专用的CNC软件,大大提高测量效率。


 亿辉描述模板_12



仪器型号

VMU3020

VMU4030

VMU5030


工作台

工作台尺寸

600*390

700*490

800*490

玻璃台尺寸

350*250

450*350

550*350

运动行程X.Y

300*200

400*300

500*300

Z轴升降行程

200(Focus)

200(Focus)

200(Focus)

X、Y、Z轴数显分辨率

0.5um

0.5um

0.5um

X、Y坐标示值误差

≤(1.5+L/200)L为被测长度,单位:mm)

仪器重量

330

450

500

外形尺寸

620*840*1020

720*1040*1020

800*1040*1020

电机

三轴运动速度

200mm/s

三轴定位精度

0.001mm



影像系统


摄像机

TEO彩色1/2″CCD摄像机

变焦镜头

变焦镜头带同轴光变焦镜头(二选一)

变焦镜头倍率

0.7-4.5X

视频总倍率

20-128X

物方视场

11.1-1.7mm

电源

AC220V/AC110V

消耗功率

100W

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变焦镜头

0.7-4.5X

0.7-4.5X



添加镜头

视频放大

物方视场

视频放大

物方视场

0.5X 可选

10X-64X

22-3.4

5X-32X

44-6.8

175

标准型

20X-128X

11.1-1.7X

10X-64X

22-3.4

92

2X可选

40X-256X

5.5-0.9

20X-128X

11.1-1.7

36



X.Y.Z轴数显解析度:0.0005mm

摄像机:TEO 1/2″CCD摄像机

变焦物镜倍率:0.7-4.5X

X、Y坐标示值误差 ≤(3+L/200)L为被测长度,单位:mm)

视频倍率:20-128X

物方视场:12.7mm

表面光源透射光源均用LED,亮度可调

可选配RENISHAW简易测头和3D测量软件





27A宝贝描述
新款VMU3020

新款CPJ-3015

仪器特点:仪器光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/200)um,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出的采样十分方便。



 三坐标测量机MQ8106





仪器特点:MQ系列测量机采用先进的有限元分析设计方法,使其具有机械结构刚性强、几何误差小,具有高精度、高性能和高稳定性的优点。机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

 新款VMU3020





仪器特点:采用SB双重闭环运动控制系统,电机在高速运动时具有精确的定位性能。采用COOMUSK伺服电机,提高了机器运行速度,还简化了仪器与PC机的接口,PC机与仪器通过USB线和S端子线连接。采用花岗石平台、新型立柱及工作台,外观简洁大方。表面光由独立40组光源组成,每一组均为恒流源驱动,200级连续可调。配有我公司专用的CNC软件,大大提高测量效率。



 YF-2010(1)



仪器特点:仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,与电脑连接后,采用专门的测量软件可对测绘图形进行处理;测量数据及图形、AutoCAD制成报表可直接转换到Word、Excel。
