一、概述

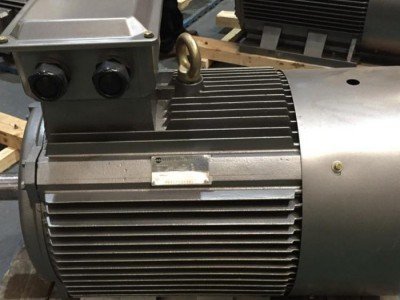

　本产品系小型变频调速三相鼠笼型异步电动机。该系列电动机调速范围宽，低速无转矩脉动现象，具有较高的起动转矩及较小的起动电流、 噪声低、振动小。其功率等级与安装尺寸、机座中心高均符合IEC标准，并同Y系列（IP44)三相异步电动机一致。

　　该系列电动机防护等级为IP44(也可制成IP54、IP55),冷却方式为IC06。连续工作制(S1)。

二、使用条件

　　2.1变频装置输出功率，大于或等于电动机的输出功率（需根据实际负载特性而定）。

　　2.2冷却风机的电源为三相380V, 50Hz,风机的旋转方向应与其箭头所指方向一致。冷却风机要与电动机同时转动或提前幵启，以防电动机温升过高。

三、YVF2-355L-4 315KW YVFE2-355L-4变频调速三相异步电机安装前检查

　　3.1幵箱后.应检查电动机在运输中有无损伤，并应小心清除电动机上的灰尘及轴伸处的防锈涂层。

　　3.2核对电动机铭牌上的各项数据是否符合要求。

　　3.3检查零部件是否装配齐全，紧固件是否松动或脱落。用手转动转子，检查是否转动灵活。

　　3.4用500伏兆欧表测量电动机和风机电机的绝缘电阻，其值应不低于0.5兆欧。若低于此规定时，应进行干燥，干燥处理时，绕组**高温度不超过120℃。

　　3.5检查变频装置是否与之相配，电网电压是否符合规定。

四、YVF2-355L-4 315KW YVFE2-355L-4变频调速三相异步电机安装

　　4.1电动机可用联轴器、正齿轮及皮带轮传动。

　　对于功率及转速较高的电动机应尽量避免采用皮带传动方式。如必须皮带传动的可建议采用间接方式（见图一）。这样可避免操作不镇造成断轴。小功率电机皮带传动时也应防止拉力过紧，谨防断轴。

　　4.2采用皮带传动时，要求电动机轴中心线与负载中心线平行且皮带中心线与电动机轴中心线垂直；采用联轴器传动时，电动机轴中心线与负载中心线重合。

　　4.3对立式安装的电动机除了用皮带轮（或相当于普通皮带轮负荷）外，不允许再加其他轴向负荷装置。

4.4电动机的安装地点应保证其良好的通风冷却条件。电动机不宜用于日晒及雨淋的场所。

4.5电动机必须安装在牢靠、坚固的基础上。

4.6请按照接线盒内接线图正确接线。若需改变旋转方向时，可将任何两相电源线互换。

五、YVF2-355L-4 315KW YVFE2-355L-4变频调速三相异步电机电动机的运转

　　5.1当电源电压、频率与变频器上的额定电压、频率数值偏差超过变频器所规定的范围时，电动机不能保证连续输出额定功率。连续运行的电动机不允许过载。

　　5.2当电动机在较低频率(如 5~15Hz)保持恒转矩运行时，应根据负载情况采用变频器的低频转矩补偿功能(如 5Hz  时，对日本春日KASUGA 变频器选用 H-5 补偿方式)，否则将会引起电动机温升过高。

　　5.3电动机在整个调速运行过程中，应观察其电流的变化。若电流值超过标称值，电动机将 过载.会引起电动机温升过高，甚至烧毀。

　　5.4电动机空载或负载运行时，不应有断续的或异常的声响或振动。轴承温度不应超过95℃。

六、电动机的维护及存放

　　6.1电动机的使用环境应保持干燥、清洁和良好的通风，电动机通风不应被尘土纤维阻塞。

　　6.2电动机运转时，应经常注意并记录变频器的显示数据，运行时间，检修结果及故障处理等也应做好记录。电动机在运行中，如发现有任何不正常的响声或变频器出现故障显示时，应立即停止进行检查，在故障未查明及排除前，切勿再做起动尝试。

　　6.3应保证电动机轴承在运行期间有良好的润滑。三极电动机运行超过2000小时后，运行超过4000H后，应补充或更换3号通用锂基润滑脂(YJTG355-2加高转速，高负荷润滑脂）密封轴承在寿命期内不必更换润滑脂。

　　在电动机运行中若发现轴承过热或润滑脂变质时，应及时更换润滑脂。填入的润滑脂占轴承室的2/3。

　　6.4电动机不立即使用时，应妥善保存。电动机应放在清洁、阴凉、干燥的仓库中，而不能 放在潮湿、有酸碱、有老鼠或其它易腐蚀性气体的仓库中。
