产品价格3100.00元/台
最小起订量:1 台可售数量:2200 台
产品类型 | 三相异步电动机 |
---|---|
极数 | 8极 |
额定功率 | 7.5KW |
额定电压 | 380(V) |
额定转速 | 750(rpm) |
产品认证 | CCC |
应用范围 | 通风机专用变频电机 |
3C证书编号 | YVF6532 |
3C额定电压范围 | 交流36V及以上,1000V以下 |
品牌 | 西玛电机 |
型号 | YVP/YVF160L-8 |
咨 询 电 话 :029-82197999
** :13571999938
咨询 Q Q :2441777531

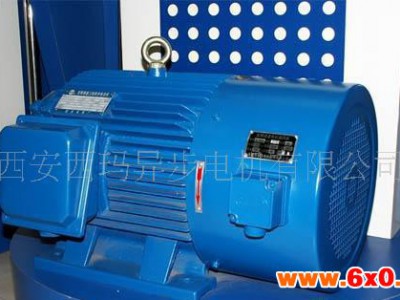

一、西安泰富西玛YVP/YVF160L-8 7.5KW 380V变频电机风机专用 水泵专用电机概述
YJTG系列变频调速三相异步电动机是为适应市场需要,在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。在电磁设计方面,对定、转子槽形及绕组型式、接法等进行了调整,使其能适应变频器电源供电的状况,并且,既能保证电机在高频时的过载能力,又能在低频时保持恒转矩输出。在结构设计方面,安装尺寸与Y系列电机相同,除长度尺寸外,其它外形尺寸亦与Y系列电机相同,互换性强,便于用户配套使用。该系列电机采用独立的轴流通风机强迫通风,保证电机在整个频率范围内均具有较好的冷却效果,温升不超过规定值。YJTG系列变频调速三相异步电动机与变频装置构成的调速系统,与其它调速方式相比,节能效果显着,调速性能好,调速范围广,具有噪音低、振动小,可与国内外各种变频器配套的特点,可广泛应用干轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速,有助于实现调速系统的自动化控制。YJTG系列电动机的4极电机符合《小型变频变压调速电动机及电源技术条件》JB/T7118-93的规定,其它极数的电机符合IEC34-1的规定,也符合GB/T755的规定。
二、西安泰富西玛YVP/YVF160L-8 7.5KW 380V变频电机风机专用 水泵专用电机型号说明
YJTG200L1-6:“YJTG”表示电机型号,“200”表示中心高(mm),“L”表示机座长度代号,“1”表示铁心长度代号,“6”表示电机极数。
型号 电压 频率 同步转速 标称功率 额定电流 额定转矩 **大转矩/额定转矩 重量
V Hz r/min kW A N.m 倍 kg
YJTG80M1-2 380 50 3000 0.75 2 2.4 2.8 21
YJTG80M2-2 1.1 2.8 3.5 22
YJTG90S-2 1.5 3.7 4.8 26
YJTG90L-2 2.2 4.9 7 29
YJTG100L-2 3 6.3 9.6 38
YJTG112M-2 4 8.4 12.7 48
YJTG132S1-2 5.5 11.2 17.5 70
YJTG132S2-2 7.5 15 23.9 75
YJTG160M1-2 11 21.5 35 118
YJTG160M2-2 15 29.7 47.7 128
YJTG160L-2 18.5 35.2 58.9 148
YJTG180M-2 22 41.1 70 175
YJTG200L1-2 30 55.6 95.5 233
YJTG200L2-2 37 67.8 117.8 251
YJTG225M-2 45 82.5 143.2 312
YJTG250M-2 55 99.8 175 387
YJTG280S-2 75 132 238.7 515
YJTG280M-2 90 155 286.5 566
YJTG315S-2 110 189 350.1 922
YJTG315M-2 132 230 420.1 1010
YJTG315L1-2 160 275 509.3 1085
YJTG315L2-2 200 343 636.6 1220
YJTG80M1-4 380 50 1500 0.55 1.6 3.5 2.8 21
YJTG80M2-4 0.75 2.1 4.7 22
YJTG90S-4 1.1 2.9 7 29
YJTG90L-4 1.5 3.8 9.5 30
YJTG100L1-4 2.2 5.2 14 38
YJTG100L2-4 3 6.9 19 39
YJTG112M-4 4 8.6 25.4 50
YJTG132S-4 5.5 11.5 35 71
YJTG132M-4 7.5 15.3 47.7 82
YJTG160M-4 11 22.2 70 125
YJTG160L-4 15 30.3 95.4 145
YJTG180M-4 18.5 35.9 117.1 176
YJTG180L-4 22 42.2 140.9 194
YJTG200L-4 30 56.5 190.9 254
YJTG225S-4 37 68.2 235.5 294
YJTG225M-4 45 82.6 286.4 327
YJTG250M-4 55 102 350.1 381
YJTG280S-4 75 134 477.4 535
YJTG280M-4 90 158 572.9 634
YJTG315S-4 110 192 700.3 912
YJTG315M-4 132 229 840.3 1048
YJTG315L1-4 160 277 1018.6 1105
YJTG315L2-4 200 342 1273.2 1260
YJTG355M1-4 220 410 1400.5 1735
YJTG355M3-4 250 465 1591.5 1845
YJTG355L2-4 280 520 1782.5 1990
YJTG355L3-4 315 580 2005.3 2030
YJTG90S-6 380 50 1000 0.75 2.3 7.1 2.8 25
YJTG90L-6 1.1 3.2 10.5 28
YJTG100L-6 1.5 4 14.3 39
YJTG112M-6 2.2 5.6 21 48
YJTG132S-6 3 7.2 28.6 69
YJTG132M1-6 4 9.2 38.2 78
YJTG132M2-6 5.5 12 52.5 88
YJTG160M-6 7.5 16.9 71.6 119
YJTG160L-6 11 24.9 105 142
YJTG180L-6 15 31.6 143.2 184
YJTG200L1-6 18.5 37.5 176.6 229
YJTG200L2-6 22 43.8 210 247
YJTG225M-6 30 58.8 286.5 294
YJTG250M-6 37 71.7 353.3 395
YJTG280S-6 45 85.2 429.7 505
YJTG280M-6 55 105 525.2 566
YJTG315S-6 75 139 716.2 850
YJTG315M-6 90 163 859.4 965
YJTG315L1-6 110 198 1050.4 1028
YJTG315L2-6 132 235 1260.5 1195
YJTG355M1-6 160 305 1527.8 1635
YJTG355M2-6 185 350 1766.6 1710
YJTG355M4-6 200 380 1909.8 1770
YJTG355L1-6 220 415 2100.8 1825
YJTG355L3-6 250 470 2387.3 1910
YJTG132S-8 380 50 750 2.2 5.8 28 2.8 69
YJTG132M-8 3 7.7 38.2 79
YJTG160M1-8 4 9.7 50.9 108
YJTG160M2-8 5.5 12.7 70 118
YJTG160L-8 7.5 17.6 95.5 143
YJTG180L-8 11 25.2 140.1 182
YJTG200L-8 15 34.1 191 229
YJTG225S-8 18.5 41.5 235.5 265
YJTG225M-8 22 46.9 280.1 296
YJTG250M-8 30 62.5 382 391
YJTG280S-8 37 78.1 471.1 500
YJTG280M-8 45 93.5 573 562
YJTG315S-8 55 115 700.3 875
YJTG315M-8 75 151 954.9 1008
YJTG315L1-8 90 173 1146 1065
YJTG315L2-8 110 212 1400.5 1195
YJTG355M2-8 132 270 1680.6 1719
YJTG355M4-8 160 321 2037.1 1775
YJTG355L3-8 185 370 2355.4 1885
YJTG355L4-8 200 400 2546.4 1950
YJTG315S-10 380 50 600 45 102 716.2 2.8 838
YJTG315M-10 55 123 875.3 960
YJTG315L2-10 75 163 1193.6 1180
YJTG355M1-10 90 195 1432.4 1665
YJTG355M2-10 110 232 1750.6 1820
YJTG355L2-10 132 280 2100.8 1925
三、西安泰富西玛YVP/YVF160L-8 7.5KW 380V变频电机风机专用 水泵专用电机使用条件
1、海拔不超过1000m。
2、环境空气温度随季节而变化,但不超过40**不超过-15℃。
3**湿月平均相对湿度为90%,同时该月月平均**低温度不高于25℃。
四、西安泰富西玛YVP/YVF160L-8 7.5KW 380V变频电机风机专用 水泵专用电机结构形式
1、外壳防护等级为IP44,也可按用户要求制成IP54。
2、冷却方式为全封闭带轴流通风机冷却(1C416)。
3、根据用户要求可带各种高分辨率的传感器(光电编码器、旋转变压器及测速发电机)。
4、根据用户要求可带电磁制动器(通电、失电制动均可)、齿轮减速机等附件。
5、从轴伸端视之,电机接线盒位于机座右侧,也可按用户要求位于机座左侧或顶部。
五、西安泰富西玛YVP/YVF160L-8 7.5KW 380V变频电机风机专用 水泵专用电机主要技术性能
1、电机为连续工作制。
2、额定电压为380V,额定频率为50Hz。也可根据用户要求确定额定点的电压和频率。
3、绝缘等级为F级。
4、H80~225中心高,5~50Hz为恒转矩调速,H250~355中心高,3~50Hz为恒转矩调速,50~100Hz为恒功率调速。也可根据用户要求确定调频范围。
5、过载能力强。
6、低速性能好。
7、280及以下机座号为Y接法,315、355为△接法。
六、西安泰富西玛YVP/YVF160L-8 7.5KW 380V变频电机风机专用 水泵专用电机订货须知
1、订货时请注明电机型号、额定功率、额定电压、额定频率、调频范围(对2极电机尤其重要)、安装形式等。
2、若对电机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求,请在订货时说明,另行商议。
