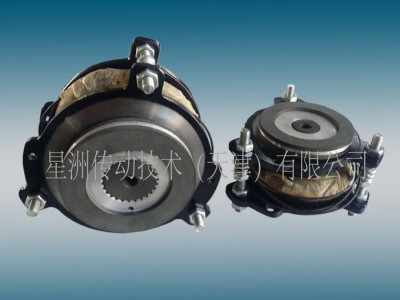

三相 交流制动器

DZHJ系列电磁失电制动器为通电脱离（释放），断电时弹簧施压的交流摩擦式电磁制动器（以下简称制动器）。它主要与Y系列电动机配套成一种新型的YEJ系列电磁制动三相异步电动机。广泛用于冶金、建筑、化工、食品、机械、包装、纺织、运输船舶等机械,实现快速停车和准确定位，能用在断电时安全（防险）制动等场合。这种制动器具有制动时间快、结构紧凑、安装方便、适应性广;工作频次高、动作灵敏、制动可靠;接线方便、无需整流器等优点，是一种理想的自动化控制执行元件。

1:使用条件
制动器在下列条件下能可靠地工作：
2.1 海拔高度不超过1000m。
2.2 环境空气温度-15度-+40度。
2.3 周围空气的相对湿度不大于90%。
2.4 周围介质中、无严重腐蚀金属和破坏绝缘的气体与尘埃。
2.5 电压波动不超过+5%和-15%的额定电压，其工作方式为连续工作制。制动器线圈绝缘等级采用B级。

2:结构工作原理
制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、安装板、手动释放装置、安装螺杆等组成。制动器安装在电动机的后端盖上（或设备的法兰盘上），并调整安装螺杆到规定的气隙值。齿轮套固定于轴上，其外齿与制动盘的内齿配合，工作时传递力矩，制动盘在齿轮套上能轴向移动。
当制动器的励磁线圈通电时，线圈产生磁场使衔铁吸向磁轭，衔铁与制动盘脱离（释放），这时传动轴带着制动盘正常启动和运转；当线圈断电时，磁场消失，弹簧施压于衔铁，将制动盘上的摩擦片压紧，产生摩擦力而达到制动目的。
