一.概述:

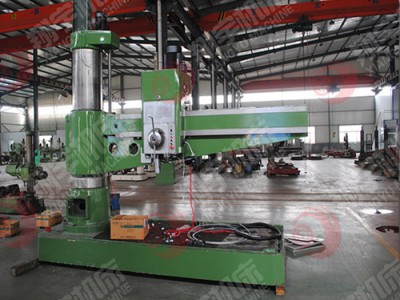

Z3063摇臂钻床加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成,滑座可沿床身导轨,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船,机械行业,等行业。
二、主要特点:
主要关键件选用度铸铁和钢材,经专业化设备连续加工,确保基础部件精良。液压3063钻床采用液压预选变速机构,可节省辅助时间,主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,轻便快捷。
三.运动形式:
当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:
(1)摇臂钻床的主运动为主轴的旋转运动
(2)进给运动为主轴的纵向进给
(3)辅助运动有:摇臂沿外立柱垂直,主轴箱沿摇臂长度方向的,摇臂与外立柱一起绕内立柱的回转运动。
四.主要技术参数:
摇臂钻床参数项目 | Z3063*20A |
钻孔大直径(mm) | 63 |
主轴端面至工作台距离(mm) | 500-1600 |
主轴中心至立柱母线距离(mm) | 400-2000 |
主轴行程(mm) | 400 |
主轴锥孔(莫式) | 5 |
主轴转数范围(rpm) | 20-1600 |
主轴转数级数 | 16 |
摇臂回转角度(°) | 360 |
主电机功率(kw) | 5.5 |
升降电机功率(kw) | 1.5 |
机床重量(kg) | 6500 |
外形尺寸(mm) | 3000*1250*3300 |
五.介绍
山东翔宇数控机床有限主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
