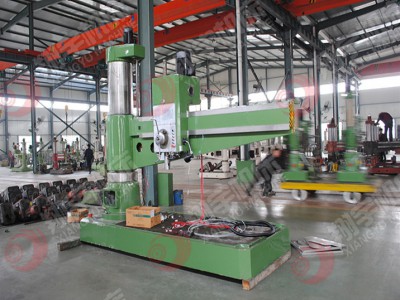

Z3080*25A液压摇臂钻 适用范围广 操作方便灵活

产品价格面议

最小起订量:1 台可售数量:99 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
山东翔宇数控机床有限公司
发货时限:
自买家付款之日起 3 天内发货
所在地区:
山东/枣庄市
有效期至:
长期有效
最后更新:
2020-11-27 16:03
浏览次数:
43

企业信息

所在地区:山东/枣庄市

会员级别:普通会员

企业类型:企业单位 (制造商)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

山东翔宇数控机床有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情



一.Z3080*25A液压摇臂钻:

Z3080摇臂钻床,液压锁紧,液压变速,钻孔直径80mm。是近年来参照国际标准设计成功的多功能新系列产品。机床采用液压预选变速;主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点。用来钻孔、扩孔、锪平面、铰孔、攻螺纹、镗孔。

二.结构特点:

1、主要关键件选用度铸铁和钢材 ;

2、经专业化设备连续加工确保基础部件精良;

3、采用液压预选变速机构可节省辅助时间;

4、主轴正反转停车制动变速空档等动作用一个手柄控制轻便快捷;

5、主轴箱摇臂内外柱采用液压驱动的菱形块夹紧机构夹紧可靠;

6 、 16级主轴转速与进给可选配出经济 的切削 ;

7、摇臂导轨外柱圆表面主轴主轴套筒及内外柱回转滚道等处均进行了淬火处理可保持机床精度的稳定延长了使用寿命 ;

8、完善的保护装置和外柱防护 ;

9、在结构设计方面和在过程中采取了有效措施使得机床的精度持久和整机的使用寿命均为加大延长。

三.用途:

广泛的大型设备用来钻孔扩孔锪平面铰孔攻螺丝镗孔广泛适用于机械加工各部门

四.运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

(1)摇臂钻床的主运动为主轴的旋转运动

(2)进给运动为主轴的纵向进给

(3)辅助运动有:摇臂沿外立柱垂直,主轴箱沿摇臂长度方向的,摇臂与外立柱一起绕内立柱的回转运动。

五.主要技术参数:

摇臂钻床参数项目

Z3080*25A

钻孔直径(mm)

0-80

主轴端面至工作台距离(mm)

550-1600

主轴中心至立柱母线距离(mm)

500-2500

主轴行程(mm)

400

主轴锥孔(莫式)

6

主轴转数范围(rpm)

20-1600

主轴转数级数

16

摇臂回转角度(°)

360

 主电机功率(kw)

7.5

升降电机功率(kw)

1.5

机床重量(kg)

11000

 外形尺寸(mm)

3500*1450*3300



六.介绍

山东翔宇数控机床有限主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
