贵阳菏泽矿山帷幕注浆流量记录仪施工方案

产品价格5600.00元/台

最小起订量:1 台可售数量:300 台

用手机扫描二维码直达商品手机版
手机查看详情
材质:
铸铁
产地:
太原
发货时限:
自买家付款之日起 1 天内发货
所在地区:
山西/太原市
有效期至:
长期有效
最后更新:
2019-11-07 11:24
浏览次数:
673

企业信息

所在地区:山西/太原市

会员级别:普通会员

企业类型:有限责任公司 (生产型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

材质 铸铁
产地 太原
电源电压 220V
功率 4kw-15kw
规格 注浆系列
驱动方式 电动
适用范围 注浆加固
性能 高压
用途 加固
原理 柱塞泵
重量 8kg
品牌 万泽锦达
型号 HJB/BW/ZBY/2ZBQ/2TGZ

注浆配套流量记录仪    贵阳菏泽矿山帷幕注浆流量记录仪施工方案

注浆记录仪是针对简易型注浆记录设备,该记录仪可记录显示孔号、开始结束时间、流量、压力、深度、注浆量等参数,主要适用于公路压密、纯压式灌浆、高铁岩溶等基础工程注浆。


设备安装及原理
注浆记录仪:应放在合适的操作平台上便于操作人员观察和操作的位置,使用时需将电磁流量计、压力传感器、深度传感器等分别连接到主机面板对应

的接口,并连上电源线,然后将电源线插入220V的交流电上.

电磁流量计:在原有的注浆管道上选择适合处断开注浆管,然后将流量装置串接进去。安装时必须让电磁流量计的箭头所指的方向与水泥浆实际流

动方向一致,根据原有注浆管口径大小的不同选择相应的变径管,在连接处应用卡箍或铁丝紧固。

压力传感器:在电磁流量计后选择适合处接三通管,然后将压力、油杯接进去。再在油杯上接压力传感器,安装时必须垂直放置压力传感器,然后

根据原有注浆管口径大小的不同选择相应的变径管。(注意:压力油杯是否油已装满)


设备安装及原理

??注浆记录仪:

??应使用合适的操作平台放置注浆记录仪,放置位置应便于操作人员观察和操作,使用时先将电磁流量计连接到记录仪后面板对应的接口,并连上电源线,然后将电源线另一端插头插入220V交流电插座。

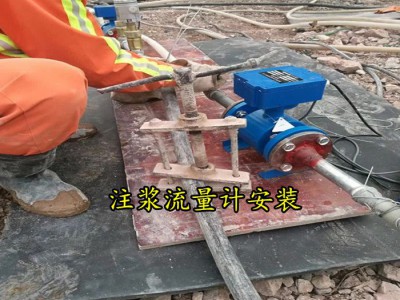

??电磁流量计:

??将电磁流量计串联到注浆泵后的注浆管路中,流量计两端用配套

??法兰和钢管与注浆管路连接,若与注浆管路孔径大小不同要使用不同的变径管;钢管与软管连接处用卡箍或铁丝紧固。安装时必须让电磁流量计上箭头方向与水泥浆流动方向一致。

注:①注意流量计信号线插入记录仪四孔航空插孔,即标记为“流量”的航空插孔上;

??②泵的压力低于7MPa,流量计安装在泵的出口1m位置,高于7MPa安装在泵的进浆位置。



产品介绍:
该仪器采用显示和打印功能于一体,是主要用于公路、铁路、隧道、基础工程注浆,可对整个注浆过程中的桩号、开始时间/结束时间、流速、总浆量参数进行实时记录打印。

操作说明

开机

开机时“刷机显示电话号码0351-5620631”所有指示灯不亮,进入待机状态。

记录

按“开始/打印”键,开始指示灯亮进入记录状态 时间 开始 记录,再按“喷浆”键,喷浆指示灯亮,“速度格”有流量显示,流量 开始 记录 总浆量累加。

打印

当记录完成时,按“结束/确定”键,所有指示灯全灭,再按“开始/打印”键,打印机开始工作

设置

1、在待机状态时,按“退出/菜单”键,“时间格”显示“1”并闪烁,说明进入设置状态(“时间格”显示项目为1-10“总浆量格”为该项目下的参数)。

2、修改参数按“结束/确定”键,总浆量闪烁说明可以更改(“开始/打印+”键加 、“喷浆-”键减)改好后按“结束/确定”键,总浆量不闪则说明改好,再按“开始/打印+”键以此类推修改其他项目

详情请致电马经理-139 9425 5442(微信同号)

贵阳菏泽矿山帷幕注浆流量记录仪施工方案   曲轴的连杆轴颈上装有三个连杆组件(0402),
