产品价格4500.00元/台
最小起订量:1 台可售数量:300 台
产地 | 太原 |
---|---|
产品别名 | 钢筋弯曲机 |
产品用途 | 钢筋弯曲 |
电源电压 | 380V |
额定电压 | 380V |
频率 | 50HZ |
售后服务 | 一年保修 |
输入转速 | 11r/min |
弯曲半径 | 20cm |
整机重量 | 1050 |
种类 | 钢筋弯曲机 |
执行质量标准 | 国标 |
是否可定制 | 是 |
品牌 | 万泽锦达 |
型号 | W8ZJ-20 |

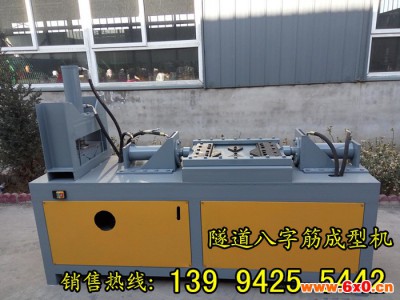

重庆八字筋成型机冷弯成型设备本设备主要用于隧道项目中具有支撑作用的八字筋的加工,该设备是我公司在以钢筋拱架未支护产品,具有成型快、生产速度高等优点。
成型工艺:预制钢筋框 → 横向两侧平面弯曲成型 → 电焊焊接点 → 纵向弯曲成型
设备结构特点
1、成型机机架:采用高强型钢及特种焊接工艺制造,极其坚固。
2、导向柱:采用超强特种钢材制成,表面镀铬具有良好的抗扭与耐磨能力。
3、模具:采用高耐磨合金钢加工而成,具有使用时间长,变形系数小,加工简单,安装方便等优点。
4、传动系统:该机型采用液压传动,双脚踏完成双角度弯曲成型,横向由左右两只液压油缸同步位移实现同步弯曲成型**的缩小成型误差。
技术参数:详情请致电马经理13994255442(微信同号)
型号:W8ZJ-20
规格型号:Φ20
总功率:5.5kw
重量:1100kg
外型尺寸(长*宽*高):2700*700*1350mm
八字筋格栅框架加工流程:
1.根据八字筋格栅框架图纸确定下料长度;
2.对剪切完成的钢筋进行折弯;
3.对折弯完成的钢筋进行焊接;
4.对焊接完成的钢筋,使用豫龙公司自创的液压设备进行平面挤压;
5.对挤压完成的钢筋进行焊接;
6.对焊接完成的平面8字进行立面挤压;
7.对双八字进行焊接,成为一个八字筋;
8.固定模具上制作八字筋格栅钢架。
关于八字筋成型机操作规定:重庆八字筋成型机冷弯成型设备
1.操作人员必须经过培训后,方可操作设备;
2.操作设备前需佩戴劳保用品(安全帽、工作服、防护靴等);
3.操作人员工作时严禁擅自离岗,串岗。因事需要离开设备时必须停机,并向负责人交代 工作情况;
4.严禁违规操作,超负荷使用设备;
5.开机前要检查机器本身无故障,方可开机运行;
6.设备工作时,严禁用手触碰机器及工件;
7.非操作人员应与设备保持2米以上的距离,禁止非操作人员擅自进入工作区域;
8.设备调整或修理时,必须切断电源,并挂好提醒方可牌进行操作;
9.多人配合操作时,执行任何操作前一定要通知其他人员,确定理解用意后方可执行;
10.设备发生事故时必须立即停机,维修后方可使用。
拱架的类型
1 钢拱架--详情请致电马经理13994255442(微信同号)
钢拱架按照制作材料分为H型钢拱架,工字钢拱架,槽钢拱架,矿工钢支架,U型钢支架,其中在公路及铁路隧道施工中工字钢拱架在钢拱架中使用比例**大,H型钢拱架次之;矿工钢支架以及U型钢支架一般用于煤矿等巷道的支护中,在煤矿中也有用工字钢制作的,但非常少。槽钢拱架一般用于小隧道,极少使用。在制作过程中有的用成品型钢制作,有的则用钢板下料拼焊成型钢,如H型钢,工字钢,其中H型钢比例比工字钢大,钢拱架用于围岩级别较高的地方。
钢拱架制作成弧形一般是用冷弯机冷弯,也可以用拉弯机拉,还可以用顶弯机顶,各种机器设备有各自的特点,包括加工半径,弧形流畅度,和对型钢加工后的扭曲与变形的控制,加工速度,设备加工能力,设备价格等各不相同,用户要根据实际拱架材料的设计图选用相应的设备。
2 格栅拱架重庆八字筋成型机冷弯成型设备
格栅拱架是用钢筋制作成的拱架,和钢拱架一样按照一定的弧度和长度制作,制作成一个个单元件,然后在施工现场安装,作用也是与钢拱架一样,不过常用于围岩级别较低的地方。
格栅拱架是由主筋,八字筋,U型钢筋,匝筋,角钢连接板组成。其中需要用到八字筋成型机、钢筋切断机,钢筋调直切断机,钢筋弯曲机,角钢切断机,台式钻机,电焊机。制作时主钢筋需放进一标准的模具中,然后把事先预制好的其他零部件按照图安装在相应的位置,再按照一定的要求焊接牢固即可,在制作模具时主要考虑脱模时的变形量,连接板的角度,孔的位置定位等。半径要按经验作适当的调整。
详情请致电马经理139 9425 5442(微信同号)
重庆八字筋成型机冷弯成型设备 孔深八字筋成型机小于10m,孔径比管棚钢管直径大20~30mm,钻孔顺序由八字筋弯曲机孔位向低孔位进行弯拱机
重庆八字筋成型机冷弯成型设备 衬砌开始前,要进行测量,检查开挖断面是否符合设计要求,然后架设模板支架或拱架混凝土拱圈封顶有活封口和死封口两种
