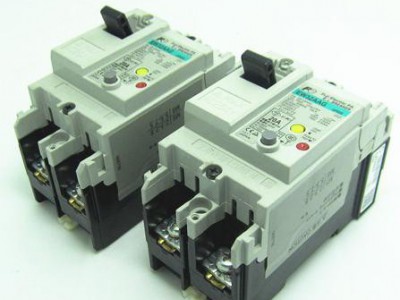

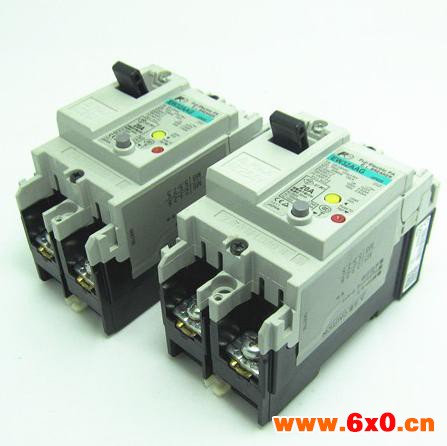

造型	断路器
适用送礼场合	通用
品牌	ABB
型号	全部
加工定制	是

施耐德万高(天津)电气设备有限公司是施耐德电气()投资有限公司与法国施耐德电气工业股份有限公司共同建立的一家外商独资企业, 于2004年2月24日在天津新技术产业园区注册的独资公司，注册资金为五千七百万币，现有员工450人。

　　施耐德万高是施耐德电气ATSE产品全球的主要生产基地，历经7年的快速增长，目前已经成为ATSE产品行业的者。公司的ATSE产品从1A一直到6300A的电流等级覆盖了整个低压配电领域，同时具备CB级和PC级两大系列产品，增大了产品使用的灵活性，也扩大了产品的应用范围。ATSE产品包括WSATS、WATSN、WTS、WATSG和新引进的高端产品WOTPC/WBTPC等5大系列产品.

　　除此之外，公司还致力于低压配电领域的挑战类产品的，WEFP电气火灾监控、WPM系列电力监控仪表、WG、WGR负荷隔离开关、SPD电涌保护器已经逐渐成为公司不可缺少的一部分。在2012年公司推出SEM，该将上述产品统一集成，通过后台远程监控，为用户提供更加便捷、更加人性化的低压配电方案。未来的日子里，公司还会不断推出更多的新的挑战类产品。公司力求通过专业的技术、的产品、多元化和化的产品结构，优质的售后服务体系，为低压配电市场提供更加丰富的智能化电气产品。

　　公司成立伊始就以“客户至上”作为公司的核心价值观，坚持客户关爱。在北京、上海、济南、广州、深圳、西安、武汉、杭州、沈阳、成都、重庆、南京等十二个城市设立了办事处，覆盖57个省、市和地区的销售网络，及时了解并不同用户的需求。公司总部设立技术支持解决用户选型及应用问题，设立商务订单支持解决用户订单处理和物流信息查询工作，设立售后支持全天候解决客户现场使用难题。
　　公司在高速发展的同时坚持可发展的不断回馈社会。施耐德万高员工积极参与LULI捐款项目已帮助的贫困青少年解决求学困难；施耐德万高为捐款帮助灾民重建家园。施耐德万高关注每一名员工的发展，每年提供大量的培训和学习机会。

　　轨道交通是一种利用轨道列车进行人员运输的。轨道交通包括了高铁、普通铁路和城市轨道交通。城市轨道交通涵盖地铁、轻轨、有轨电车和磁悬浮列车等。
　　随着近年来我国对基础设施的大量投资，我国的轨道交通行业快速增长！轨道交通的供电一般有线路供电，车站和车辆段供电等不同的设计。可分为动力和照明用电、通信用电等不同。由于轨道交通关系国计民生，所以其负荷多为重要负荷需要两路电源供电，需要大量的自动转换装置！
　　根据供电的不同，轨道交通中低压切换回路一般选择单母线带联络的主进线，有些负载也选用双电源切换。在末端照明回路中采用大量小电流规格的产品。
轨道交通行业对自动转换开关的要求
● 进线侧
　　○ 控制功能丰富-主接线形式灵活多变
　　○ 负载断电类型为0.5/15级
　　○ EMC电磁性要求高
● 末端
　　○ 负载断电类型为0.5/15级
　　○ EMC电磁性要求高
我们的应用方案为：
● 进线侧ATSE
　　○ CB级： ATMT 400-6300A 自动电源转换
　　○ PC级： WOTP0-4000A 自动转换开关
● 末端ATSE
　　○ CB级： ATNSX 1-630A 自动转换开关
　　○ PC级： WOTP0-4000A 自动转换开关

电信是指利用有线.无线的电磁或者光电，传送、发射或者接收、文字、数据、图像以及其他任何形式信息的活动。这种活动为电信业务经营着提供各种电信业务的行为，比如电话服务、电报服务、数据服务、图像服务以及多媒体通信服务等等。
　　从1994年电信行业改革以来，我国对电信业务的需求越来越多，催生了大量电信、枢纽楼的建设；并且现在各种对数据存储和交换的需求，加大了数据中心的建设。在整个电信行业，其设备的运行主要依靠电力解决！为了保障关键设备的运行，通讯电源设计中需要大量的电源转换开关。其通讯电源设计应该服从。
　　● 《供配电设计规范》（GB50052-95）
　　● 《电子信息机房设计规范》（GB50174-2008）
　　● 《电子信息机房施工及验收规范》（GB50462-2008）
电信供电依据规模不同而不同，一般可以划分为：
　　●
　　● B级
　　● C级
　　机房-IDC中心和数据中心的供电为复杂，包含低压配电及切换，备用电源，直流不间断，交流不间断和户外柜式机房等。
ATSE作为重要的切换装置主要用在低压配电及切换中！对于ATSE自动转换开关的要求一般为：
　　● 快速切换-负载断电时间一般为0/0.5级
　　● 抗击浪涌能力高-负载前端大量使用UPS/负载多为非线性负载
　　● 需要旁路切换装置-供电等级高
对于电信行业对转换开关的要求，我们的应用方案为：
　　● WOTPC 40-4000A自动转换开关
　　● WBTPC 150-4000A 旁路隔离自动转换开关

电力工业是国民经济发展中重要的基础能源产业，是国民经济的基础产业，是关系国计民生的基础产业。电力行业对促进国民经济的发展和社会进步起到了重要作用。与社会经济和社会发展有着十分密切的关系，它不仅是关系经济的战略大问题，而且与人们的日常生活、社会密切相关。随着经济的发展，对电的需求量不断扩大，电力行业一般分为发电、输电、配电三大部分，由于配网构成会结合所供负载类型而不同，同时输电行业不需要大量的自动转换开关，故本解决方案特指发电行业。
发电厂是把各种一次能源转换成二次能源，即电能的场所。按照发电厂所消耗一次能源的不同，发电厂有：
　　● 火力发电厂：以、石油、天然气等为燃料
　　● 水力发电厂：水电厂是将水的位能和动能转换成电能的场所，也称水电站
　　● 核电厂是将原子核的裂变能转换为电能，燃料主要是U235
　　● 新能源发电：太阳能发电 、风力发电、地热发电、潮汐发电、生能发电及 电厂等在国内一般以火力发电厂为主，火力发电厂由锅炉、汽轮机、发电机及相应辅助设备组成，它们通过管道或线路相连构成生产主，即、汽水和电气。

为保证这些的运行一般设置低压厂用电装置以供电和控制，根据负荷类型的不同可以将厂用电划分为：
　　● I 类厂用负荷-短时停电将造成主辅设备损坏、危及人身、主机停运、影响大量出力

　　● II 类厂用负荷-允许短时停电（几秒至几分钟），恢复供电后不致造成生产紊乱
　　● III 类厂用负荷-较长时间停电不会直接影响生产，仅会造成生产上的不方便
　　● 事故保安负荷-单机在200MW及以上的大容量电厂中，要求在事故停机中及停机后的一段时间内仍必须保证供电，否则可能引起主要设备损坏、重要自动控制失灵或危及人身
　　● 不间断供电负荷-机组运行、正常或事故停机中甚至停机后的一段时间内需连续供电并具有恒频恒压特性的负荷
对于事故保安负荷其供电设计为重要，一般需要特殊的转换开关 ：
　　● 电气性能高-短路能力要求较高
　　● 控制功能丰富-主接线形式灵活多变
　　● EMC电磁性要求高-厂内谐波等因素影响大
　　● 负载断电类型为0.5/15级
　　● 并联切换-倒闸操作不能停电
针对这些特点我们推荐
　　● CB级：ATMT400-6300A自动电源切换
　　● PC级：WOTP0-4000A自动转换开关

1.1 综述
1. 双电源自动转换中CB级和PC级分别是什么意思？施耐德是哪一类的产品?
　　在双电源转换中，PC级是指能够接通、承载、但不用于分断短路电流的双电源转换（无过电流保护）；CB级是指配备过电流脱扣器双电源转换，它的主触头能够接通并用于分断短路电流(即具备短路过载保护功能)。施耐德电源转换开关产品中既有CB级（WATSN、ATNSX、ATMT、WSATS）的产品，也有PC级（WOTPC、WBTPC、WTS、WATSG、WATSN、WSATS）产品。

2. 自动转换开关电器常用使用类别怎样选用?
　　使用类别：ATSE(自动转换开关电器)常选用AC-33A、AC-33B、AC-33 iA、AC-33iB作为其使用类别。
　　AC-33 iA、AC-33iB含义是：总负荷包含笼型电动机及阻性负载。
　　AC-33A、AC-33B含义是：电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载。
　　其中A表示操作，B表示不操作。



3. 建筑消防电气设计上有没有对电源切换的要求, 如果有应设置在什么位置？
　　火灾自动、消防通信等消防用电设备均设有应急电源。当使用的电源故障停电时，被停止供电的重要负荷采用电源自动切换装置(ATS)切换至另一电源。
　　《高层民用建筑设计防火规范》第9.1.2条规定：“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在末一级配电箱处设置自动切换装置。

4. 首端与末端设置转换开关的不同点？
　　ATS设在首端 (如在变电所低压的级配电处)和设在末端相比，末端设ATS时，除了电源故障停电能自动切换外，当配电设备故障或低压线路上发生故障而停电时，末端ATS也能，了负荷的供电可靠性；首端设ATS时，如果配电设备或低压线路发生故障而停电，该ATS不，这样就无法保证负荷的继续供电，所以末端ATS比首端ATS更为可靠。

5. 正常供电电源与备用发电机之间的转换开关应选用几极的？
　　按照JGJ-16-2008《民用建筑电气设计规范》中7.5.3条款规定：正常电源与备用发电机之间，其电源转换开关应采用四极开关。
　　根据IEC60364-4-465.1.5规定：“保证电源转换的功能性开关电器必须作用于所有带电导线，且必须不可能使这些电源并联，除非该装置是为这种情况特殊设计的。所以应采用4P开关。

6. 自动转换开关是不是转换时间越小越好？
　　不是。选择或设置转换时间首先要考虑以下几点因素：、电气。触头分合需要一定时间来熄灭电弧电话（试验测得可靠熄灭电弧的时间大约120ms），以避免造成电源间弧光短路；第二、负载性质。尤其是电动机等感性负载做电源切换时应留有一定时间负载内部感应电动势，以避免电源切换后相角、不一致对负载造成的冲击。第三、配合。前后级转换开关及保护电器应有合理科学的时间配合，以便供电连续性的同时保证配电运行的、和可靠。第四、与不同电源配合。如与柴油发电机、UPS、EPS等配合，根据电源性质不同对转换时间要求也不一样。

7. 自投自复、自投不自复、互为备用有什么区别？
　　自投自复：转换开关正常投入使用以后，常用电源故障时，转换开关转至备用电源，当常用电源恢复正常后，转换开关自动转换返回常用电源。
　　自投不自复：转换开关正常投入使用以后，常用电源故障时，转换开关转至备用电源，当常用电源恢复正常后，转换开关不会自动转换返回常用电源（程序复位或手动返回）。
　　互为备用：转换开关正常投入使用以后，常用电源故障时，转换开关转至备用电源，当常用电源恢复正常后，转换开关不会自动转换返回常用电源，当备用电源故障时，转换开关自动转换返回正常的常用电源。

8.  EMC电磁兼容性是什么？

　　电磁兼容性EMC（Electro Magnetic Compatibility），是指设备或在其电磁中符合要求运行并不对其中的任何设备产生无法忍受的电磁的能力。因此，EMC包括两个方面的要求：一方面是指设备在正常运行中对所在产生的电磁不能超过一定的限值；另一方面是指对所在中存在的电磁具有一定程度的抗扰度，即电磁性。

9. 我们产品中EMC电磁兼容性有哪些优点？
　　静电放电——防止日常起电烧毁控制器
　　电快速脉冲群——防止感性负载切换时对开关的影响
　　射频电磁场——防止手机的辐射对开关的影响
　　浪涌——防止感应雷对控制器的影响
　　谐波——防止电网中谐波累积效应烧毁控制器和开关

10. 如何选择低压电器的污染等级？

　　污染等级1：无污染或仅有干燥的非导电性的污染。
　　污染等级2：一般情况仅有非导电性污染，但必须考虑到偶然由于凝露造成短暂的导电性。
　　污染等级3：有导电性污染，或由于预期的凝露使干燥的非导电性污染变为导电性的。
　　污染等级4：造成持久性的导电性污染，例如由于导电尘埃或雨雪所造成的污染。
　　除非有关产品另有规定，工业用电器一般选取用于污染等级为3级的，家用和类似用途电器一般选取用于污染等级为2级的。

1.2 ATNSX

1. 型号定义及选型
2. ATNSX可以加装端子护套吗？
　　可以，但是具体下端出线侧要由客户自己的接线决定是否影响安装。

3. ATNSX控制器的功耗是多少？
　　A型控制器       6W
　　B型控制器       10W

4. 双电源自动切换ATNSX中，面板式控制器与本体的连线有多长？
　　配置为1.5m长，可选配置2.0m，2.5m，3.0m。

5. ATNSX的转换时间小是多少？
　　250A以下2秒，400A（含）以上3秒。样本中的转换延时0秒指的是控制器上人为有意引入的延时，1.5秒指的是操作机构的时间。

6. ATNSX 3极带A型控制单元的产品备用回路A相没有引出线，请问这是正常的吗？
　　ATNSX带A型控制单元的产品的3、4极产品备用回路A相都没有引出线，这是正常的，因为带A型控制单元的产品备用回路不具备断相检测功能。
　　另外说明一下，带B/D型控制器的3、4极ATNSX产品备用回路都有引出线，具有断相检测功能。

7. ATNSX产品是否可以用于两路AC220V电源间切换?
　　ATNSX产品63A以下电流等级产品中有2极产品，可以直接用于两路AC220V电源间切换，但是3极及4极产品不能够用于两路AC220V电源间切换，因为3极及4极产品有缺相保护，用在AC220V电源时，控制器不会，常用电源断路器无法合闸。

8. ATNSX是否可以由用户自己OF、MX等电气附件？
　　ATNSX可以选配OF附件，其余指令由控制器发出，用户不能自己电气附件。

9. ATNSX 双电源切换装置A型控制器端子9、10之间的复位按钮需要接吗？
　　用户可以根据具体需要选接外部引线，复位按钮用于自投不自复工作时或手动操作后，在两路电源均正常情况下，如果复位，常用电源优先工作。

10. ATNSX双电源切换装置A型控制器外接指示灯时如何接线？
　　接线为直接插接式，建议采用0.3~1mm2多股软线。

11. ATNSX A型控制器输出端子的容量是多少？
　　ATNSX A型控制器输出端子的容量是AC220V 1A 。

12. ATNSX双电源B型控制器如何参数设置？
　　同时按下“复位”及“回车”键,然后先释放“复位”键,当控制器闪烁出现“1000”后释放“回车”键,“设置”灯亮,项设置。

13. ATNSX系列与WATSN系列产品有什么区别？

　　WATSN产品与ATNSX产品都是符合要求及3C认证的自动转换开关电器，都可以常规的配电使用要求。他们之间的区别主要在于： ATNSX更严苛的电磁兼容性等级，更适于工业、轨道交通、能源等行业配电，建议客户根据配电需求合理的选择相应功能及特点所对应的产品。

14. ATNSX系列产品可以选择消防联动功能吗？
　　ATNSX系列产品A型控制器不能选择消防联动功能，B/D型控制器配置此功能。

15. ATNSX系列2极产品有没有外置式智能控制器（B/D型面板式）？
　　ATNSX系列2极产品只能配置A型内置式控制器。

1.3 ATS
关于ATS常见问题情况如下：
1. ATS型号定义及选型
2. ATS系列产品技术、商务问题
　　ATS系列电源转换开关是由施耐德电气制造和销售的电源转换系列产品，详情请施耐德低压配电技术选择。

3. 欲将ATS系列产品型号替换为施耐德万高产品型号，请根据客户提供信息进行型号替换。
　　例：ATS  NSX400/400  N  Mic2.3 -BA (AC220V)
　　替换为：WATSNB-400/400.3CBR

　　ATS  MT40/40  H1  Mic5.0A  -BA (AC220V)
　　替换为：ATMT40 2A

1、 WATSN（1-6300A）A/B型控制器
1.1 双电源不自动转换？
　1、手自动门未关闭。
　2、控制器拨码是否都在OFF状态（A型），如未在请至OFF状态（拨码全部向下）。
　3、控制器未在自动状态下（B型），按“回车”键切换控制器手自动状态（自动灯亮）。
　4、控制器设置错误（B型），详情设置请参照产品使用说明书。
　5、手柄操作双电源后，须按“复位”键复位控制器，产品才能正常切换。
　6、B型控制器（63A以上）线束11位端子是否接紧插好。
1.2 控制器UN或UR电源指示灯闪烁？
　1、双电源上口进电电源是否正常（缺相、欠压、相电压、线电压)、超压（B型）。
　2、控制器是否烧毁（检查外接指示灯有无接错造成短路）。
　3、开关上口采样线是否接实。
　4、B型控制器（63A以上）线束8位端子是否接紧插好。
1.3 控制器嗡鸣？
    双电源上口进线接错，N、相线接反。
1.4 控制器指示灯NF和RF全亮？
　检查外接灯线是否接错。
1.5 开关在合闸位合闸灯不亮，或B型控制器脱扣灯亮？
　开关脱扣，用手柄将开关复位再扣。
　2、 WATSG（32-800A）A/B型控制器
2.1 双电源不自动转换？
   1、手自动开关必须放到自动位置。
   2、拨码开关是否都在OFF状态（B型），如未在请至OFF状态。
2.2 指示灯板UN、RN灯闪烁？
　1、双电源上口进电电源是否正常（缺相、欠压、相电压、线电压)。
   2、控制器是否烧毁（检查外接指示灯有无接错造成短路）。
   3、双电源必须将零线（工作零）接在双电源左侧7位端子上端。
2.3  指示灯板NF、RF灯全亮？
   检查外接灯线是否接错。
3、 WTS （32-5000A）A/B型控制器
3.1  双电源不自动转换？

　1、嵌入手柄使用后必须将手柄按入手柄槽（63A-160A）。
    2、摇把手柄使用后必须将推拉门关闭（250A-630A）。
　3、手动操作后，须按控制器“回车”键，保证控制器在自动状态下（自动灯亮）。
3.2  A型控制器正常使用状态下无显示？
　A型控制器在工作状态下无显示数据，只在转换和设置情况下有显示。
3.3  B型控制器自动投备（不返回主）？
   检查控制器“远程投备”端子是否有短接线。
3.4  控制器“E-01”
   1、双电源本体与控制器连接线束端子有无错接、虚接、插错情况。
   2、控制器手自动灯是否在自动状态（自动灯亮）。
4、D型控制器
　控制器“故障锁定”
　1、是否手动后未对控制器复位，用细针按控制器面板右下角小孔。
　2、检查接插件是否接牢。
　3、是否在脱扣状态。

、澄清几个概念:
概念一: 485总线的通讯距离可以达到1200米.
　　其实只是485总线结构理论上 在的前提下才有可能使得传输距离达到1200米,一般是指通讯线材优质达标,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常,所以通常485总线实际的的通讯距离远远达不到1200米,负载485设备多,线材阻抗不合乎,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会通讯距离.
概念二: 485总线可以带满载设备进行通讯.
　　其实并不是所有485总线都能够带满载设备的,要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的,谁低就谁的,理论上的标称往往实际上是达不到的,通讯距离越长,波特率越高,线径越细,线材越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大真实负载数量.
概念三: 485总线是一种简单、、成熟的工业总线结构.
　　这种概念是错误的，应该是：485总线是一种用于设备联网的经济型的的工业总线,通讯是需要根据施工进行和调试的,485总线虽然简单,但必须严格安装施工规范进行布线.

第二、严格几个施工规范:
　　①.485+（A）和485-(B)数据线一定要互为双绞.
　　布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗性好.不采用双绞线,是极端错误的.
　　②.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.
　　设备供电的交流电及机箱一定要真实接地,而且接地良好.
　　(有很多地方表面上有三角插座,其实根本没有接地,要小心接地良好时,可以确保设备被雷击,浪涌冲击静电累计时可以配合设备的防雷设计地释放能量,保护485总线设备和相关芯片不受伤害,避免和强电走在一起,以免强电对其.)

第三、几种常见的通讯故障:
　　1.通讯不上,无反应.
　　2.通讯时,提示受到.或者不通讯时,通讯指示灯也不停地闪烁.
　　3.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.

第四、推荐几个调试:
　　首先要确保设备接线正确,且严格合乎规范.
　　共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.
　　终端电阻法: 在后一台485设备的485+和485-上并接 120欧姆的终端电阻来通讯.
　　中间分段断开法: 通过从中间断开来检查是否是 设备负载过多 通讯距离过长 某台设备损害对整个通讯线路的影响等原因.
　　单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.
　　更换探测器器法: 随身携带几个转换探测器,这样可以排除是否是探测器问题影响了通讯.

     施耐德的分类与型号

     双电源开关

 ATNSX系列自动转换开关，WATSN系列转换开关，WATSN CB级转换开关，WATSN PC系列转换开关，WTS系列转换开关，WATSG系列自动转换开关，ATMT系列自动电源转换开关，WNTS系列自动转换开关。

   负荷隔离开关

   WG系列负荷隔离开关，WGR系列负荷隔离熔断器组

   电气火灾监控

WEFPT-Z系列式电气火灾监控探测器，WEFPT-F系列非式电气火灾监控探测器，WEFPJ电气火灾监控单元，WEFPS电气火灾监控主机，WAFD故障电弧探测器，WEFPT-W测温式电气火灾监控探测器，WPFPM系列消防设备电源传感器，WPFPS系列消防设备电源监控设备。

电力表

   电涌保护器

Acti9系列电涌保护器，Multi9系列电涌保护器，Easy系列电涌保护器，SE系列天馈类类电涌保护器。

       NSX塑壳断路器

        Active9系列微型断路器

        器热过载继电器

     XA2系列按钮指示灯
