| 适用行业:通用 | 最大加工速度:7000（mm/min） |
| 售后服务:保锈1年 | 是否提供加工定制:是 |

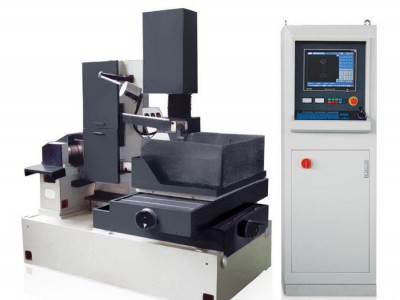

火花机：台湾钜凌火花机、中谷火花机、贝速特火花机、米特火花机
（电火花成型机
| 机床主要参数规格 | | 型号 | EDM300 | EDM320 | EDM430 | EDM450 | EDM550 | EDM650 | EDM1060 | EDM1260 | EDM2180 | | 工作台面尺寸 | 500×250 | 600×300 | 700×400 | 700×420 | 900×500 | 1100×650 | 1250×800 | 1250×800 | 2500×1200 | | 左右行程 | 300 | 300 | 400 | 450 | 550 | 650 | 1000 | 1200 | 2100 | | 前后行程 | 200 | 250 | 300 | 350 | 450 | 550 | 600 | 600 | 800 | | 主轴行程 | 220 | 160+200 | 200+200 | 200+200 | 220+300 | 280+350 | 550 | 550 | 600 | | 油槽内径尺寸 | 830×520×
315 | 900×570
×345 | 1140×645
×360 | 1140×670
×400 | 1440×860
×500 | 1750×1080
×600 | 2000×1300
×700 | 2000×1300
700 | 3500×1800
×700 | | 主轴上端面至工作台面距离 | 500 | 530 | 630 | 670 | 870 | 890 | 1100 | 1100 | 1200 | | 主轴最大负重 | 50kg | 50kg | 70kg | 90kg | 120kg | 200kg | 300kg | 300kg | 350kg | | 工作台面最大承载 | 350kg | 450kg | 1000kg | 1200kg | 1500kg | 2000kg | 4500kg | 4500kg | 6000kg |
|
| 电控系统主要技术指标 | | 型号 | ZG-30 | ZG-60 | ZG-100 | ZG-200 | ZG-50ZNC | ZG-50CNC | | 功率 | 2.5KVA | 4.8KVA | 7.5KVA | 14KVA | 4.5KVA | 4.5KVA | | 输出最大电流 | 30A | 60A | 100A | 200A | 50A | 50A | | 最大加工效率 | ≥250mm3/min | ≥500mm3/min | ≥1200mm3/min | ≥2500mm3/min | ≥400mm3/min | ≥400mm3/min | | 最小电极损耗 | ＜0.2% | ＜0.2% | ＜0.2% | ＜0.2% | ＜0.1% | ＜0.1% | | 最佳粗糙度 | Ra≤0.4μm | Ra≤0.4μm | Ra≤0.4μm | Ra≤0.4μm | Ra≤0.2μm | Ra≤0.2μm | | 显示形式 | 数字显示 | 数字显示 | 数字显示 | 数字显示 | 单轴数控(工控机主板)液晶屏显示 | 单轴数控(工控机主板)液晶屏显示 |
|
