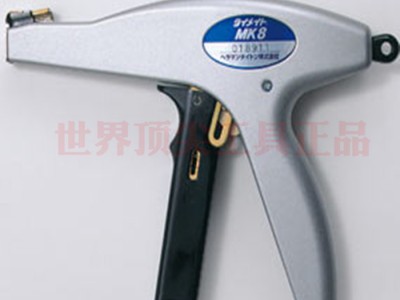

MK8 (短尺インシュロック用 ダブルアクション工具)

小型?軽量?手になじみやすいデザイン。

●トリガーをひくだけで、結束バンドの締め付けと切断が行えます。

●切断時の衝撃が少ないため、長時間作業でも疲れを残しません。

●締め付け強度の調整が簡単に行えます。また、調整用のつまみはトリガーカバーの中でガードされているため、常に安定した結束が可能です。軽いため、どなたでも楽に結束作業をすることができます。

●デジタルテスターを利用することで、締め付けトルクを調整し安定した結束作業が可能です。

重量：298ｇ

ダブルアクション機構とは？

	トリガーを引くことで、インシュロックタイの締め付けと切断を順次に行います。その際に、締め付けたタイに必要以上の締め付け力を与えずに切断する機構です。独特のメカニズムを採用しているため、常に安定した締め付け強度が得られます。インシュロックタイの短尺タイプ(幅1.8mm～3.6mm)を確実に締め付けるのに有効です。
		※工具は、インシュロックタイのヘッド部から離さないようにあてがい、ヘッドに対し、真っ直ぐに締め付けてください。

ご注意！＜参考値＞について：結束工具の各ページにある「参考値」は、66ナイロン製インシュロックのスタンダードタイを使用した際の締め付け 強度値の目安です。締め付け強度値を参考に、適正なタイ幅に合った工具を選択してください。被結束物の材質とサイズによっても、指示値が異なることがありますのでご注意ください。
＜タイ切り残し＞について：結束工具の標準口金は「0mm」としておりますが、口金の厚みにより、0.5ｍｍ程度残ることがございます。

結束方法





①工具のチャック部にインシュロックタイを挟み込みます。

②トリガーを引くとチャックが後退し、設定強度までインシュロックタイを引き締めます。

③設定強度に達すると、テンションが抜け、締め付け力が開放されます（この時、チャックはイシュロックタイを保持しています）。これ以後は、必要以上の締め付け力が無くなり、安定した結束状態となります(赤丸内)。



④テンションが抜けた後、さらにトリガーを引くことで余剰のインシュロックタイは切断されます。



■インシュロックタイ幅：2.2～5.0mm

値	締め付け強度 参考値 単位：N	適合タイ幅
1	11.6～44.2	2.2～2.5mm
2	34～71	2.5～2.8mm
3	70.6～117.4	2.8～3.6mm
4	110～150	4.0～5.0mm



■MK8の消耗品：オプションとして、替え口金と替刃を用意しております。（替刃型番：MK8-P5）

口金イラスト
型番	MK8-P4-1	MK8-P4-2	MK8-P4-3
タイ切残し	1mm残し	2mm残し	3mm残し
