QA-DX-2007 智能型机床电气故障考核实训装置

型号：QA-DX-2007

品牌：济南奇安牌

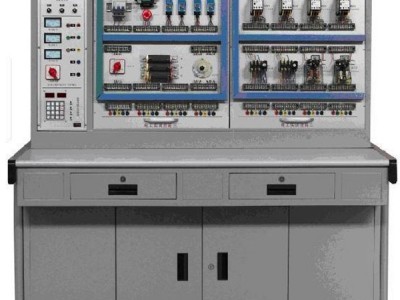

智能型机床电气故障考核实训装置

一、概述

“ QA-DX-2007 智能型机床电气故障考核实训装置

”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时对高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、技术性能

     1.输入电源: 三相四线(380V±10％ 50HZ)

     2.工作环境: 温度–10℃－+40℃，相对湿度＜85％（25℃）海拔＜4000m

     3.装置容量：＜1000W

     4.外形尺寸：170×70×155cm3

5、人身安全保护体系

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。

三、装置配备

1、实验桌：钢木结构，铁质喷塑，耐磨防火面板，设有抽屉、柜子用于存放工具、配件等。

2、电源控制屏

（1）三相四线输入，通过漏电保护器接通总电源，设有急停按钮.

（2）设有450V指针式交流电压表三只，指示输入的三相电源电压

（3）交流三相四线电源出：三相五线380V接插式1组、220V接插式1组、220V插座式2组；

3、实验挂箱：

X62**铣床电路控制板

配置X62**铣床电气控制电路及其所有元件；教师设置故障，学生可根据原理图进行测量、排除故障。实训考核特点明显，同时具有一定的扩展性,操作方便、更换便捷,操作内容的选择具有典型性、实用性.

CA6140卧式车床电路控制板

配置CA6140卧式车床电气控制电路及其所有元件；教师设置故障，学生可根据原理图进行测量、排除故障。实训考核特点明显，同时具有一定的扩展性,操作方便、更换便捷,操作内容的选择具有典型性、实用性.

T68卧式镗床电路控制板

配置T68卧式镗床电气控制电路及其所有元件；教师设置故障，学生可根据原理图进行测量、排除故障。实训考核特点明显，同时具有一定的扩展性,操作方便、更换便捷,操作内容的选择具有典型性、实用性.

M7120平面磨床电路控制板

配置M7120平面磨床电气控制电路及其所有元件；教师设置故障，学生可根据原理图进行测量、排除故障。实训考核特点明显，同时具有一定的扩展性,操作方便、更换便捷,操作内容的选择具有典型性、实用性.

电动葫芦电路控制板电动葫芦电路控制板

配置电动葫芦电气控制电路及其所有元件；教师设置故障，学生可根据原理图进行测量、排除故障。实训考核特点明显，同时具有一定的扩展性,操作方便、更换便捷,操作内容的选择具有典型性、实用性.

4、数字万用表：VC890D，三位半数显。

5、圆凳：ABS凳面，钢制铁脚。

四、  实验项目及主要内容

1.学生熟悉常用低压电器的机构、原理

2.在电气原理图模式下，学生借助原理分析，完成各种机床电路的电气连接。

3.提高学生的动手能力和技能操作水平
