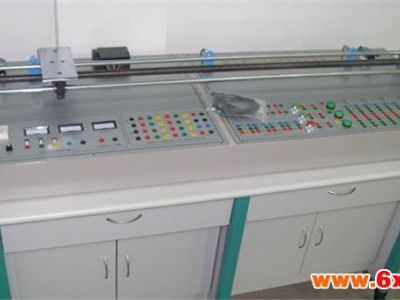

QA-ZDH-1009A循环搬运自动控制实训装置
型号：QA-ZDH-1009A
品牌：济南奇安牌
循环搬运自动控制实训装置
1.1 实训装置的功能
1.1 循环小车定位控制
1.2 PLC**指令功能应用
1.3 交流电机控制实训
1.4 指向显示、报警控制
1.5 加减速控制
1.6 正反运动控制
1.2 实训装置的配置
2.1 循环小车实训装置的配置：
2.1.1 驱动电源、继电控制和驱动电机
2.1.2 运行机构：有效行程为1500mm
2.1.3 位置反馈传感器：微动开关 3只，作为反馈循环小车运动的位置检测
2.1.4 控制面板：包括启、停按钮；急停开关；复位开关；运行、报警指示灯等
2.2 实训装置的详细配置：
序号 | 名称 | 数量 | 备注 |
1 | 钢、铝合金安装架 | 1块 | 1330×560×145mm |
2 | 驱动电机 | 1台 |
|
3 | 开关电源 | 1台 |
|
4 | 继电器 | 2只 |
|
5 | 拖动机构 | 1套 |
|
6 | 微动开关 | 3个 |
|
7 | 循环小车 | 1个 |
|
8 | 电源插座 | 1个 |
|
9 | 面板 | 1个 |
|
10 | 输入、输出安全插头 | 10只 |
|
3 实训装置的技术参数
3.1 电源：单相220 VAC±10% 50 Hz
3.2 外形尺寸：长（mm）×宽（mm）×高（mm）＝1330×560×145
3.3 整机容量：≤0.3 kVA
3.4 安全保护措施：采用强弱电分开的设计方式，避免设备损坏；具有接地保护、漏电保护功能，安全性符合相关的国标标准
3.5 温度：―10℃～50℃
3.6 环境湿度：≤90%（40℃）
