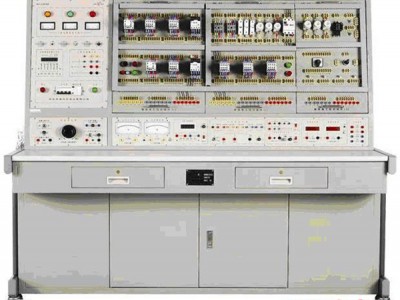

QA-DX-2001A初级维修电工实训考核装置

型号：QA-DX-2001A

品牌：济南奇安牌

初级电工实训考核装置

一、概述：

初级电工实训考核装置是由本企业设计开发的新型实训装置。为广大院校、中专、技校、职校的电气类专业及社会电工培训、电工考核、技能鉴定等提供了理想条件。可对《初级维修电工技术**中所列出的典型电子电气控制线路进行实际操作。不仅可供学生锻炼、提高技能，更是初、中级维修电工技能培训考核的理想设备实验电路。

二、技术指标及要求:

1、外型尺寸：168 x 70 x 150 cm3

2、工作电源：交流三相四线380±5%   50HZ

3、输入功率：<1.5KVA

三、器材配置

1、实验桌：铁质喷塑结构，耐磨防火板面板。

2、电源控制屏：包含多组交直流稳压电源、交流0-250三相可调电源、交流低压电源及电流型、电压型漏电保护装置、测量仪表等。

3、实验挂箱：（1）、维修电工实训挂箱一

（2）、维修电工实训挂箱二

（3）、维修电工实训挂箱三

4、三相异步电动机（180W）两台

6、高可靠实验导线、实验指导书、使用说明书1套。

四、设备功能及技术参数

1、实验桌：

铁质喷塑结构，耐磨防火板面板；中间设有两个抽屉，供放置实验导线及工具；下面设有双门柜，用来放置实验挂箱等。配有四个轮子及刹车固定系统，方便搬迁移动。

2、电源控制屏：

铁质喷塑结构、铝塑板面板。

（1）输出交流电源：三相四线交流380V输出，三只指针式电压表指示。

（2）励磁电源：直流220V/0.5A，具有短路保护。

（3）电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。

（4）人身安全保护功能：电流型漏电保护、电压型漏电保护和防触电实验导线。

（5）直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

（6）设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；

（7）设有单相调压器一组，可得到交流0～250V可调电压；

（8）控制屏设有单相三极220V电源插座及三相四极380V电源插座。

（9）交流电压表1只：0～500V交流电压表一只，精度1.0级。

（10）交流电流表1只：0～5A交流电流表一只，精度1.0级。

（11）功率、功率因数表1只：5位数码管显示，功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的功率、功率因数、电压、电流、频率等。

直流电压表1只：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

（12）直流电流表1只1只：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

（13）整流二极管：IN5408 四只

3、实验挂箱

（1）、维修电工实训挂箱一

配备漏电保护开关、陶瓷熔断器、行程开关、指示灯、按钮和接线端子等。

（2）、维修电工实训挂箱二

配备交流接触器4只、热继电器2只、时间继电器2只、接线端子等。

（3）、维修电工实训挂箱三

配备电磁铁、电子式时间继电器、急停按钮**转换开关、十字开关、接线端子等。

4、三相异步电动机（两台）

180瓦、铝合金外壳、可任意连接成星形和三角形。一只带离心开关。

五、实验项目

1  三相异步电动机直接启动控制

2  三相异步电动机接触器点动控制线路

3  三相异步电动机接触器自锁控制线路

4  按钮联锁的三相异步电动机接触器正反转控制线路

5  三相异步电动机的顺序控制

6  三相异步电动机的多地控制

7  安装调试通电延时带直流能耗制动Y-△启动控制线路

8  接触器联锁的正反转控制线路

9  工作台自动往返控制线路

10  C620型车床的接线、故障与维修

11  Z3040摇臂钻床接线、故障与维修
