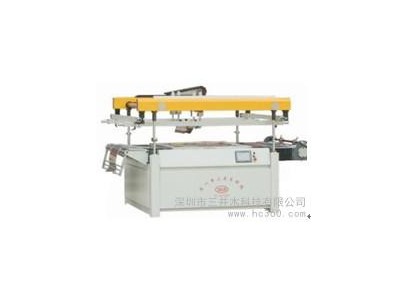

供应辽宁地暖膜印刷机|电热膜印刷设备厂家|印刷机价格

产品价格1.00元/台

最小起订量:可售数量:100 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
三井木
工作台尺寸:
650*850
工作台纵横调节量:
±30
发货时限:
自买家付款之日起 30 天内发货
所在地区:
广东/深圳市
有效期至:
长期有效
最后更新:
2019-11-12 10:09
浏览次数:
735

企业信息

所在地区:广东/深圳市

会员级别:普通会员

企业类型:有限责任公司 (生产型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

工作台尺寸 650*850
工作台纵横调节量 ±30
适用材质 PETPVC
印刷速度 900-1500 cycle/h
印刷颜色 单色
整机重量 1500
最大网框尺寸 700*1000
最大印刷面积 500*700
操作方式 全自动
承印物厚度 0.02MM
品牌 三井木
型号 SJM-560

供应辽宁地暖膜印刷机|电热膜印刷设备厂家|印刷机价格全自动卷对卷印刷机一、 主要参数
机型ModelSJM-560
印刷面积Printing size500 x 700 mm2
网框面积Screens frame size650 x 950 mm2
台板尺寸Printing bedplate size650 x 850 mm2
**大进料Max. printing material width520mm
印刷速度Printing speed2800 cycle/h
印刷精度Printing accuracy0. 02mm
机器尺寸Machine size6600 x1200 x1800mm
电源Power380v/2.5kw
整机重量Machinery weight1500kg
烤箱Toaster2100 x2300 x1040mm
送料机Deliver expect 1600 x880 x1000 mm
         二、技术指标 (1)该机广泛用于PET,PVC ,转印纸,薄膜,柔性线路板,手机按键,薄膜开关,无纺布,商标、不干胶标贴,铝箔,铜箔等卷筒材料的丝网版印刷。 (2)配合触控式屏幕,操作简易。  (3)电脑控制,全自动电眼对位,重复定位精度佳。二次定位采用光电追踪,可多次重复定位,对色准确,可提高印刷品质;  (4)网版自动追边系统(即CCD自动对位系统)(5)自动节料装置,印刷物体间距1-0.5(mm),以节约物料。同时保护网版不会因下刀而破裂。  (6)配静电消除装置,除尘装置。配有自动撕膜、覆膜装置。(7)可随意设定印刷速度,计算印刷张数,并可设定张数自动停机;  (8)采用精密线性滑轨及滚球螺杆。   (9)采用伺服马达驱动。  (10)网框可微调定位(**大可调值数±10mm),  (11)方便网版及**之维护。(12)装卸网版便捷。     (13)当卷料增大时,可自动降低收料速度,确保料卷之齐边。  (14)IR热压干燥系统,采用中央热源,热风循环,保证印品受热均匀不变形; (15)可连接各种周边设备,复卷机,切刀机,UV干燥机,模切机等三、 选购配备  静电消除装置,确保印刷无尘与精度。四、.结构说明: 1.印刷单元 说明: 1)印刷驱动:伺服电机驱动。  2)网版调节:X、Y、Q三轴调节。  3)印刷向导:直线导轨。  4)印刷压力调节:台湾产精密调压阀。  5)印刷压力显示:台湾产数字压力监控表。 2.自动追标印刷单元   说明: 1)网框平面X、Y、Q三轴调节。 2)网框微调导向:精密直线导轨。 3)X、Y调节范围:±8mm。  4)Q向旋转轴调节范围:±3度。  5)网距调节范围:±20mm。  6)网版锁紧:气动、机械式锁紧结合。  7)适合不同规格的网版。 3.平台定位单元                 平台单元组成部分图例说明:     1)吸气平台(印刷时有真空吸附功能)。2)破真空功能(印刷反吹风功能)。  4.二次印刷套色功能    1)日本神视精密色标传感器定位。2)X、Y左右前后千分尺调节,直线轴承导向。3)第二次或第二次以上印刷自动捕捉MARK,确保精密定位。 5.送料牵引辊筒    1)送料长度由伺服驱动定位**。   2)牵引辊筒表面均匀分布吸风孔,保持料带粘紧度。 6.送料单元  7.干燥单元 (1) 采用东元电机。保障机台运转稳定。 (2) 采用进口品牌电机,进口品牌减速机。 (3) 采用变频调速装置(台湾台达变频器),节能,**控制速度。 (4) 采用进口光电开关,可感应任何印材,并可自动跟踪印刷机的速度配合使用。 (5) 机身采用静电喷涂-烤漆,奈溶剂**加装隔热保温层,节能。 (6) 此机占地面积小,内循环长度45-50米,可实现低温干燥,保障印材不收缩变形,利于多色印刷。 (7) 可加装自动贴合装置。贴合上光膜、双面胶、离型纸、干燥一次完成。 对烘箱内加热系统特殊说明:1、 箱内温度室温至150℃可预设置,自动控温。2、 加热装置为上、下、右三面均装有电加热箱,由循环风机对空气进行循环加热。从结构的设计上充分考虑到让使热风在回转箱内形成紊流,以利于溶剂挥发,提高干燥效率。另外左右两面各增加九条碳素中波管,采用微波原理能快速实现碳墨及银墨的干燥,同时能提升整个箱体温度。3、 收料部位装有风扇可进行降温处理,以防收卷内材料因内部温度过高而产生变形。采用节能减排装置,整个箱体均采用硅酸铝纤维隔热棉进行包裹。机身采用静电喷涂-烤漆,耐溶剂。五.控制流程1.放料系统:开始-----料带不在张力牵引箱下限位-----放料电机运行-----料带下坠至张力牵引箱下限位-----点机停止运行-----料带上升至张力牵引箱上限时-----放料电机运行。 2.收料系统:开始-----料带不在张力牵引箱上限位-----收料点机运行-----料带上升至张力牵引箱上限位-----电机停止运行-----料带下坠至张力牵引箱下限时-----收料电机运行。 3.印刷系统:开始-----送料牵引辊筒运行(同时色标传感侦测料带的边线或对位标志),当定标志(边线)与传感器匹配时送料牵引辊筒停止运行-----机头下降-----印刷开始-----印刷完成-----回墨开始-----等待下次送料牵引辊筒送料完成。 六.特性1.采用高阶PLC智能传感器及触摸屏人机界面构造控制系统。 2.带料长度由伺服电机牵引,并智能传感器反馈控制伺服电机自动补偿,确保印刷精度。3.印刷平台具有真空吸附及回吹风拔离机构。4.印刷**采用恒压装置,确保印刷压力均衡。5.网框采用气动式锁定与机械式相结合,更换快捷稳定。6.网框三方向微调机构便网版调节。7.送料牵引辊轮采用真空吸附确保料带与牵引辊轮贴紧保证送料精度。8.可依据印刷工艺选配UV干燥单元或IR干燥单元,并可互换。
