QA-210C型电工电子电拖技能实训与考核装置

QA-210C型电工电子电拖技能实训与考核装置

概述

QA-210C型电工电子电拖技能实训与考核装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了全面的升级。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了电流型和电压型漏电保护等多重人身安全保护体系。另可根据需要扩展电力拖动、PLC等实验课程。为高等专业学校、职业技术学院、技能培训机构新建或扩建实验室，迅速开设实验课提供了理想的实验装置。

特点

设备精度高、性能好、煅练学生动手能力。

结构美观、实用，方便实验室现场教学（铝木结构）。

实验与实训一体化，理论与实践相结合。

产品简介:

本系列产品是电工、电子实验与电工、电子实训与考核有机的结合，做到资源共享一室多用，减少实验实训指导教师和教室。实验项目包括电工学、电工　原理、电子技术、课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等电路实验。采用德国职业教育先进的实验方法；利用四孔通用**实验底板和分立式元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。

主要技术性能：

工作电源：220V±10% 50Hz

外形尺寸：1600×700×1070（mm）

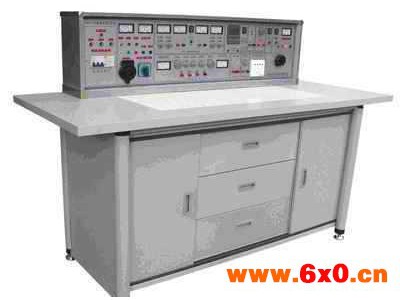

实验台为钢木结构，铁质喷塑工艺，中间设有两个抽屉用于存放工具，下面设有元件器贮存柜用于存放实验材料。装有四个万向调节转动轮子，可方便移动，轮子设有刹车系统，需要固定时踩下刹车片便可固定不动。

交流三相电源：

  三相四线380V输出，电压电流表指示，红绿黄指示灯指示。

A组单相交流可调电源：

装有500W的单相自耦调压器，交流0-250V连续可调输出**大输出电流为2A，电压表指示。

B组交流低压电源：

3V、6V、9V、12V、15V、18V、21V、24V、36V、并可输出双6V、双9V、双12V、双24V等。电流1.5A。交流电流表指示。

C组直流稳压电源：

0V-30V连续可调，电流1.5A，电压稳定度≤0.3%，电流稳定度≤0.3%。自动继电器换档；自动过载保护、自动恢复及过载指示功能。电压表和电流表指示输出电压和电流。CD两组可迭加输出0-60V或正负30V。

D组直流稳压电源：

0V-30V连续可调，电流1.5A，电压稳定度≤0.3%，电流稳定度≤0.3%。自动继电器换档；自动过载保护、自动恢复及过载指示功能。电压表和电流表指示输出电压和电流。CD两组可迭加输出0-60V或正负30V。

E组函数信号发生器：

采用专业DDS（直接数字合成）信号发生器芯片制作，性能稳定失真度小。能输出正弦波、三角波、矩形波等。输出频率范围：0HZ-550KHZ连续分段可调。所有输出信号电压幅度均可衰减、调节；电压输出范围0-12VPP。

单次脉冲源：每次可输出一对正负脉冲

音频功率放大器：

输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

数显频率计：

1、测量范围：1Hz-8MHz；6位数显；自动换档。

2、输入阻抗：不小于1MΩ/20PF

3、灵敏度：〈50mV

智能交流电参数测式仪：采用微处理器制作；自动换档功能；轻触开关按键控制；能测量功率、功率因数、电压、电流、频率等值；电流测量范围：0-5A；电压测量范围：0-450V,测量精度：0.5级；五位数码管显示。

H组电源插座：配备九孔多功能电源插座,供外接仪器设备使用。

器材配置： （学校自备示波器）

（一）实验桌（采用钢木结构，静电喷塑工艺）：学生实验桌24张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置四孔电路插板，电路板注塑而成，表面布有四孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒简洁直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的一体式结构，维修、拆装方便。继电部分训练元器件已装在特制的网孔板上，实训时可任意的装在网孔板上，方便，灵活。电子技能实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等)桌子下部是元器件储存柜，放置实验元件、器材、工具等。

（二）、示教控制台：1台示教台，分别控制24台学生实验台的电源，通用四孔电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。

（三）、实验台（以48座为例），共25台，学生实验桌和示教台上各配备1台。

（四）、器材配备（以48座为例）：主控台1台（用于实验演示和控制学生电源）,学生台24台,塑料凳50张,MF－500型万用表25只,数字万用表DT890B+25只、兆欧表25只、25套尖嘴钳、剥线钳、螺丝刀（一字、十字）、剪刀、活动扳手等工具、25套电路实验用的电阻器、电容器、电感器、变压器、晶体管、集成运放、数字集成、可控硅、传感器及元件插座、接插件、元件储存板等。180W三相电动机25台、10A380V交流接触器100只、时间继电器25只、热继电器50只、行程开关100只、2H控制按扭50只、BK50变压器25只、降压电阻50只、倒顺开关25只、三相闸刀50只、电线、接线端子等元器件。

配25套×16项电子专业技能训练散件（专用线路板）

1.简易催眠器元件包

2.简易正弦波信号发生器

3. 360tres型万用表元件包

4.六位数显电子钟元件包

5.无线对讲电路板元件包

6.多路稳压输出电源套件

7.声光控开关套件

8. 1.5V点亮LED闪灯套件(带壳)

9.触摸开关套件

10. MP3MP4通用充电器套件

11. 220V1W长寿命卡口LED节能灯套件

12.简易门铃套件

13．新板简易金属探测

16．声控小夜灯套件
