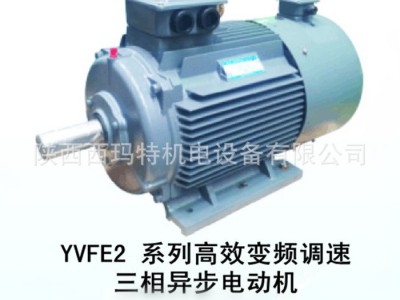

西玛牌 YVFE2-315L2-10 90KW 5~100Hz IP54 380V 变频调速电机

联系电话：029-82523053 18629650015 廉经理

一、概述 ：

　　YVFE2/E3系列变频调速三相异步电机是为适应市场需要，在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。
　　在电磁设计方面，对定、转子槽形及绕组形式、接法等进行了调整，使其能适应变频器电源供电的状况，并且，既能保证电机在高频时的过载能力，又能在低频 时保持恒转矩输出。在结构设计方面，安装尺寸与Y系列电机相同，除长度尺寸小外，其它外形尺寸亦与Y系列电机相同，互换性强，便于用户配套使用。该系列电 机采用独立的轴流通风机强迫通风，保证电机在整个频率范围内均具有较好的冷却效果，温升不超过规定值。
　　YVFE2/E3系列变频调速三相异步电机与变频装置构成的调速系统，与其它调速方式相比，节能效果显著，调速性能好，调速范围广，具有噪音低、振动小，可与 国内外各种变频器配套的特点，可广泛应用于轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速，有助于实现调速系统 的自动化控制。
　　YVFE2/E3系列电机的4极电机符合《小型变频变压调速电机及电源技术条件》JB/T7118-93的规定，其它极数的电机符合IEC34-1的规定，也符合GB/T755的规定。

二、型号说明
　　以YVFE2/E3-200L1-6为例：YVFE2/E3表示电机型号；200表示中心高（mm）；L表示机座长度代号；1表示铁心长度代号；6表示电机极数。

三、使用条件
　　1、海拔不超过1000m。
　　2、环境空气温度随季节而变化，但不超过40℃，最低不超过-15℃。
　　3、最湿月平均相对湿度为90%，同时该月月平均最低温度不高于25℃。

四、结构形式
　　1、外壳防护等级为IP55。
　　2、冷却方式为全封闭带轴流通风机冷却（IC416）。
　　3、根据用户要求可带各种高分辨率的传感器（光电编吗器、旋转变压器及测速发电机）。
　　4、根据用户要求可带电磁制动器械（通电、失电制动均可）、齿轮减速机等附件。
　　5、从轴伸端视之，电机接线盒位于机座右侧，也可按用户要求位于机座左侧或顶部。

五、主要技术性能及技术参数
1、电机为连续工作制。
2、额定电压为380V，额定频率为50HZ。也可根据用户要求确定额定点的电压和频率。
3、绝缘等级为F级。
4、H80-255中心高，5-50HZ为恒转矩调速，H250-355中心高，3-50HZ为恒转矩调速，50-100HZ为恒功率调速。也可根据用户要求确定高频范围。
5、过载能力强。
6、低速性能好。
7、280及以下机座号为Y接法，315 355为△接法。

六、安装形式

七、订货须知
1、订货时请注明电机瑾、额定功率、额定电压、额定频率、高频范围（对2极电机尤为重要）、安装形式等。
2、若对电机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求，请在订货时说明，另行商议。

联系电话：029-82511561； 15191460633

一、概述 ：

　　YVFE2/E3系列变频调速三相异步电机是为适应市场需要，在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。
　　在电磁设计方面，对定、转子槽形及绕组形式、接法等进行了调整，使其能适应变频器电源供电的状况，并且，既能保证电机在高频时的过载能力，又能在低频 时保持恒转矩输出。在结构设计方面，安装尺寸与Y系列电机相同，除长度尺寸小外，其它外形尺寸亦与Y系列电机相同，互换性强，便于用户配套使用。该系列电 机采用独立的轴流通风机强迫通风，保证电机在整个频率范围内均具有较好的冷却效果，温升不超过规定值。
　　YVFE2/E3系列变频调速三相异步电机与变频装置构成的调速系统，与其它调速方式相比，节能效果显著，调速性能好，调速范围广，具有噪音低、振动小，可与 国内外各种变频器配套的特点，可广泛应用于轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速，有助于实现调速系统 的自动化控制。
　　YVFE2/E3系列电机的4极电机符合《小型变频变压调速电机及电源技术条件》JB/T7118-93的规定，其它极数的电机符合IEC34-1的规定，也符合GB/T755的规定。

二、型号说明
　　以YVFE2/E3-200L1-6为例：YVFE2/E3表示电机型号；200表示中心高（mm）；L表示机座长度代号；1表示铁心长度代号；6表示电机极数。

三、使用条件
　　1、海拔不超过1000m。
　　2、环境空气温度随季节而变化，但不超过40℃，最低不超过-15℃。
　　3、最湿月平均相对湿度为90%，同时该月月平均最低温度不高于25℃。

四、结构形式
　　1、外壳防护等级为IP55。
　　2、冷却方式为全封闭带轴流通风机冷却（IC416）。
　　3、根据用户要求可带各种高分辨率的传感器（光电编吗器、旋转变压器及测速发电机）。
　　4、根据用户要求可带电磁制动器械（通电、失电制动均可）、齿轮减速机等附件。
　　5、从轴伸端视之，电机接线盒位于机座右侧，也可按用户要求位于机座左侧或顶部。

五、主要技术性能及技术参数
1、电机为连续工作制。
2、额定电压为380V，额定频率为50HZ。也可根据用户要求确定额定点的电压和频率。
3、绝缘等级为F级。
4、H80-255中心高，5-50HZ为恒转矩调速，H250-355中心高，3-50HZ为恒转矩调速，50-100HZ为恒功率调速。也可根据用户要求确定高频范围。
5、过载能力强。
6、低速性能好。
7、280及以下机座号为Y接法，315 355为△接法。

六、安装形式

七、订货须知
1、订货时请注明电机瑾、额定功率、额定电压、额定频率、高频范围（对2极电机尤为重要）、安装形式等。
2、若对电机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求，请在订货时说明，另行商议。
