LNG储运罐车涂装设备

设备具有喷漆和烘干两种功能。喷漆时具有通风、改善工人劳动条

件、空气净化、漆雾处理及冬季送热风功能。烘漆状态下具有升温、保温、恒温定时功能。设备由室体、供风系统、排风及漆雾处理系统、空气净化系统、废

气监测报警系统、电动三维升降机及电控系统组成。

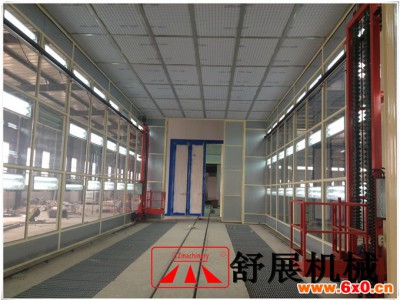

室体是由漆房主体、大门、钢骨架、照明装置、安全门、地板格栅

等部分组成的封闭空间，形成涂装作业有限场所。

供风系统由送风系统和热风发生及循环系统组成。供风系统的功能

是满足室内风速要求，保证喷漆过喷漆雾被良好捕捉，并使工人操作环境达到劳动保护要求。喷漆室通风方式采用上送下吸式，使室内实现层流送风，室内平均速为0.30～0.50m/s 左右；当烘干工件时，启动热风发生系统可以完成工件的烘干作业。加热方式采用天然气加热。

排风及漆雾净化系统的作用是使送风气流顺利排出并处理过喷漆雾

中树脂、固体分和油漆中的有机溶剂。过喷漆雾在高速气流的作用下落入底部过滤材料上，其中固体分被阻截，漆雾中的有机溶剂被稀释并经活性炭吸附后达标排放。

喷漆房室内的洁净度通过送风空气净化系统来实现，净化系统采用

二级过滤方式**级过滤设置在风机之前，对空气进行初效净化，第二级过滤设置在静压室底部，起均压和高效过滤的作用，过滤后的空气净化满足使用要求。
