真空干燥设备



尺寸	1030*750*1700（mm）
工作原理	旋流
功率	4000（w）
规格	0.1平方米
类型	真空冷冻干燥机
适用范围	实验室，科研单位，生物，化工，制药，食品等
适用物料	多种可用
应用领域	制药，生化，食品，实验室，科研等
干燥介质	空气
湿物料运动方式	组合式
品牌	宁波双嘉
型号	SJIA-100F
加工定制	是

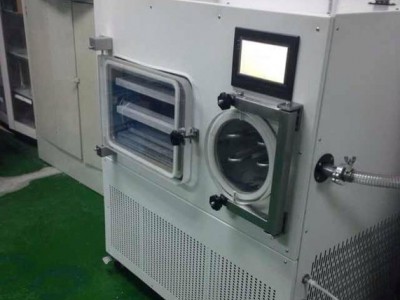

SJIA-100/200/300/400/500F真空冷冻干燥机为中试或小批量生产型，其主要特点：



1、满足千级以上洁净室的安装需求，安装操作简单；

2、风冷式双机复迭制冷系统，制冷温度低，制冷量大，且无需冷却水；

活塞式单机双级压缩机系统，制冷温度低，制冷量大；（压盖型水冷机组）

3、双彩色触摸屏+PLC为控制核心，控制系统稳定可靠，操作灵便；
4、控制系统可预存多种工艺程序，冻干过程半自动或全自动控制；
5、具备自动报警和保护功能，设备故障易于判断，设备运行安全可靠；
6、具备气动阀，操作简单；
7、中间介质循环技术，搁板控温一致性强；
8、冻干室与捕水室连接管路短，且互不影响；
9、冻干室与捕水室连接管路采用电动蝶阀，通透性好，气流速度高，冻干时间短；
10、具备低温消毒灭菌功能，消毒灭菌时间短，消毒彻底；
11、真空度全自动调节，控制精度好；

12、压盖型具备自动压塞功能。

备注：普通型冻干机可以选配水冷机组。

	宁波市双嘉仪器有限公司
	参数	SJIA-100F
托盘
1	托盘尺寸(mm)	475x355
2	托盘数量	6+1 （温度补偿板）
3	总托盘面积(m2)	1
4	托盘层间距(mm)	70 - 180（按用户要求可调整）
5	托盘材料	不锈钢 304 or SS316L
6	托盘平整度	<1mm /平方
7	托盘温度控制范围	-50℃ 到 +70℃
8	制冷时间（从20C 到 -40C ）	60min
9	板层温差	±1℃
10	加热功率	2KW
11	加热速度（从-40℃到30℃）	大于 1℃/分钟
12	冻干机热交换媒介	硅油
13	循环泵	德国威乐
14	压盖装置	手动/液压 可选
冷凝器
1	最低冷阱器温度	-75℃
2	冷阱材料	不锈钢 304 or SS316L
3	冷阱加工	镜面抛光
4	冷阱捕水能力	15 公斤/天
5	冷阱表面积(m2)	内置盘管结构
6	冷阱制冷速度（从 20C 到 -40C）	30 分钟内
7	冷阱化霜方式	热气/电加热
真空系统
1	极限真空值	<10Pa
2	真空下降速率 （到达 10Pa）	30 分钟内
3	漏气率	<30 ML/S
4	压力传感器	ZJ-54T
5	断电保护	电动蝶阀位于冷阱和干燥室之间
干燥室
1	结构	方仓结构，材料不锈钢 SS304 或者 SS316L,
2	门	亚克力门，便于观察
3	密封	符合医药标准的硅胶橡胶密封条
4	冷阱结构	圆形结构，材料不锈钢 SS304 or SS 316L
制冷系统
1	压缩机	法国泰康3HP ，2台
2	功率	5kw
3	制冷剂	环保R507 & R23
4	压力控制器	danfos
5	热力膨胀阀	danfos
