本系统由传感器（振动传感器、加速度传感器、 温度传

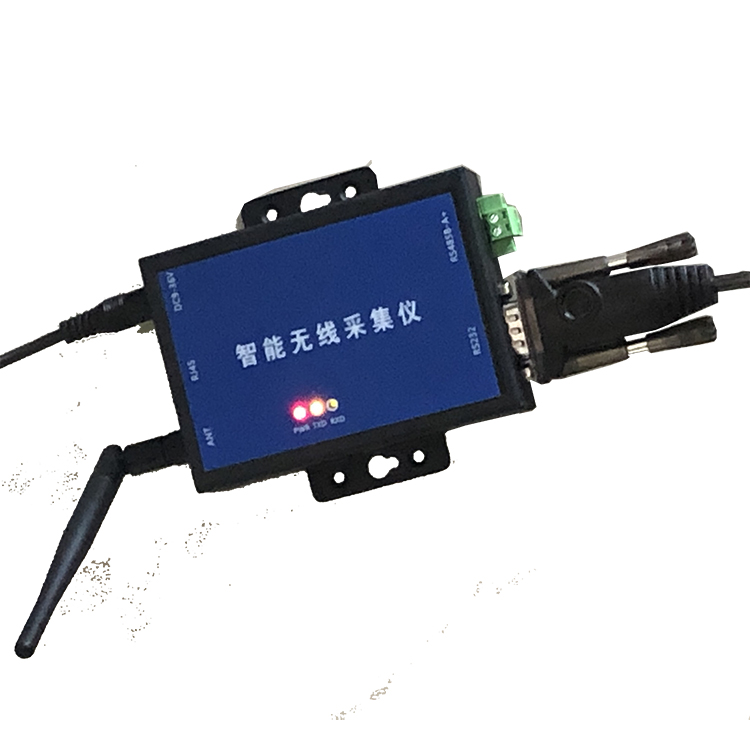

感器、温振传感器、温加传感器）、无线采集仪、后台监控

系统三个部分组成。

应用场景：煤矿、化工、冶金、发电、建材、汽车、机械、

军工和科研教学等诸多领域的电机、减速机风机、发电机、

空压机、离心机、水泵等旋转设备振动和温度的在线测量。

产品参数

１、无线类

Ａ：外置天线

外径：∮40mm

高度：76mm=66mm(壳体)+10mm(螺柱或磁体)

B：内置天线

外径：∮43mm

高度：92mm=82mm(壳体)+10mm(螺柱或磁体)

２、有线类（485,4-20）

外径：∮24mm

高度：58mm=48mm(壳体)+10mm(螺柱或磁体)

产品安装

１、从包装箱中取出传感器，

无线传感器：连接天线并拧紧，将传感器的天线朝上。

有线传感器：将电源和通讯线正确连接。

２、读取标识：

无线传感器：读取传感器 ID 标识，每一个传感器都有一个

ID .

485传感器：通讯 485 通讯读取设备地址。

３、配置：

无线传感器：将 ID 配置到智能无线采集仪中。

485传感器：将设备地址配置到监控系统。

４、将传感器固定在需要测量的位置。

磁吸式：将传感器直接吸附在设备的振动测量位置。

螺栓式：将传感器底部的∮８×10mm 的螺栓拧紧在设备

的振动测量位置。

在10～1000Hz的频段内，振动速度均方根值相同的振动，被认为具有相同的烈度，为使不同的旋转机械使用同一烈度标准进行评定，本标准根据机器的尺寸及功能（振动体质量、尺寸、机械的输出功率等）、机器——支承系统的刚性等将旋转机械分为4类。

标准：GB3215-82

泵工作期间，轴承最高温度不超过80

标准：JB/T5294-91

轴承温升不得超过环境温度40，最高温度不得超过80
