美国MSA梅思安8020气体检测控制器

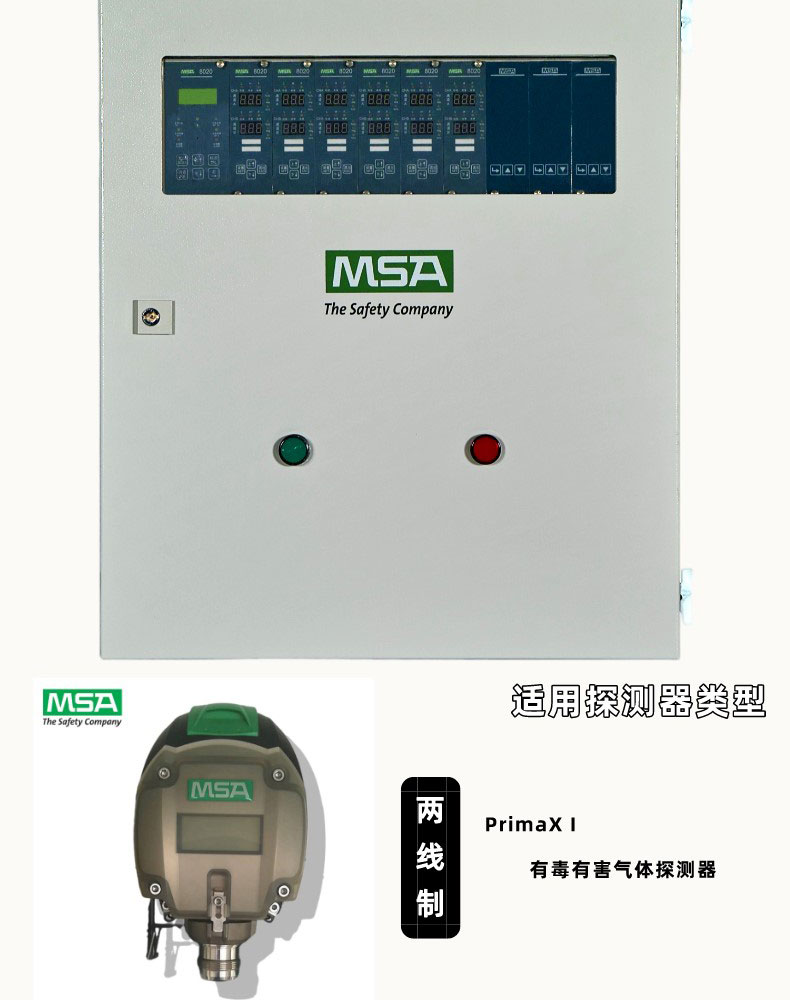

美国MSA梅思安8020气体检测控制器产品概述本产品为梅思安（中国）安全设备有限的气体检测控制器，功能完善，性能可靠。通过配置各种类型气体探测器（DF8500C，DF8500，PriX I,PriX P,PriX IR PRO等），可以提供可靠的气体监测和，可为各种工业行业提供安全服务。8020气体检测控制器的每个控制单元为双通道，两个通道互相，可同时配接两只相同或不同的气体探测器。此外，仪表可集成在壁挂机箱或立式机柜中。

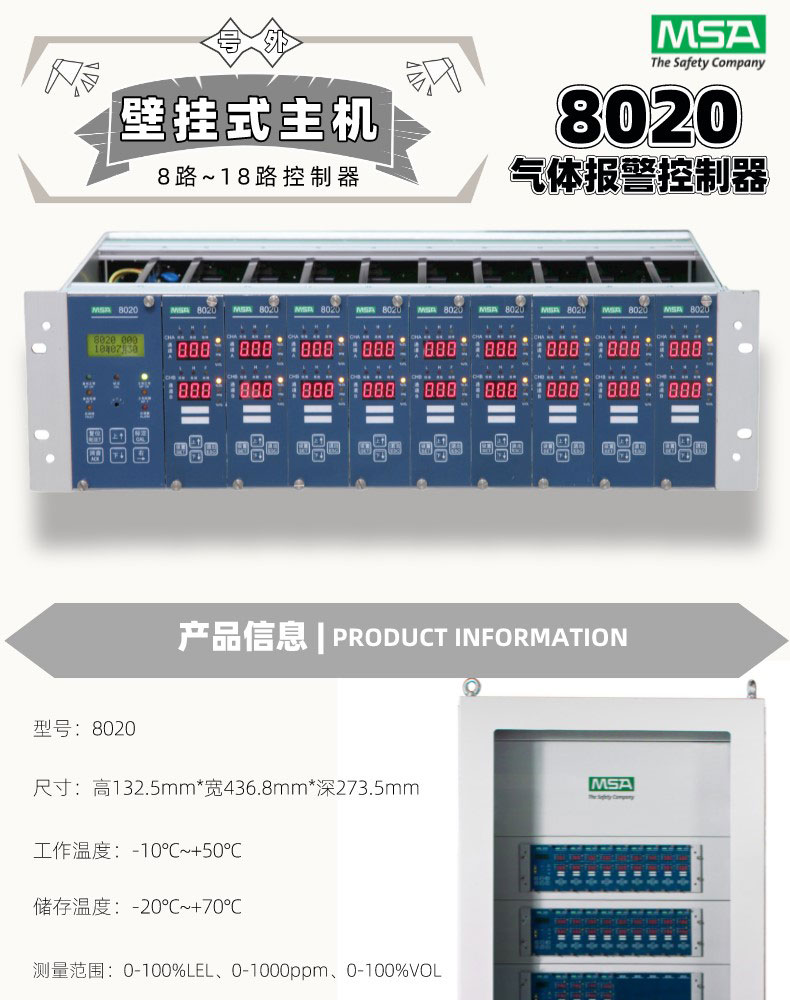

8020控制器组成

8020气体检测控制器由A机架总成+B控制单元两部分组成，结构如下∶

A机架总成结构∶机架总成有R5和R10二种总成结构∶

·R5机架总成（10107302）∶R5机架组件+R5尾板组件+公共单元组件

·R10机架总成（10107304）∶R10机架组件+R10尾板组件+公共单元组件

机架组件机架分为R5以及R10二种机型。R5机架组件10107001 ； R10机架组件10107002

控制单元尾板组件∶

1）提供低报、高报继电器输出接线端子。

2）提供同探测器的输出接线端子。

3）提供同公共单元485通讯的接线端子。

公共单元尾板功能∶

1）提供低报、高报、故障继电器输出接线端子。

2）提供主电及备用电源输入接线端子，以及备电断线检测端子。

3）提供4～20输入输出端子。

4）提供RS485通讯接线端子到上位机和控制单元。

8020气体检测控制器的安装

系统的控制仪表主体部分，应安装在非危险场所;与其组成控制系统的探测器可安装在危险的检测现场，中间用传输电缆连接;检测仪表的安装必须牢固可靠，并尽可能安装在无冲击、无振动的产生场所;系统相互间及与相关设备间的连线必须准确无误。系统的安装必须符合《中华共和国危险场所电气安全规程》。

8020气体检测控制器安装的注意事项：

控制系统必须安装在应用条件允许的环境下，否则将不能保证仪表的正常工作。-对于柜装控制器，必须按照MSA梅思安规定的散热方式进行处理，否则由于热量不能及时散出而导致控制器不能正常工作或损坏，MSA梅思安将不负任何责任。

8020气体检测控制器订货信息：

10128179   8020控制单元 双通道

10169107   R5机架总成，普通版 含公共单元，不含消防标签

10169108   R10机架总成，普通版 含公共单元，不含消防标签

10166143   R5机架总成，消防版  含公共单元、消防标签和一块控制卡件

10166144   R10机架总成，消防版 含公共单元、消防标签和一块控制卡件

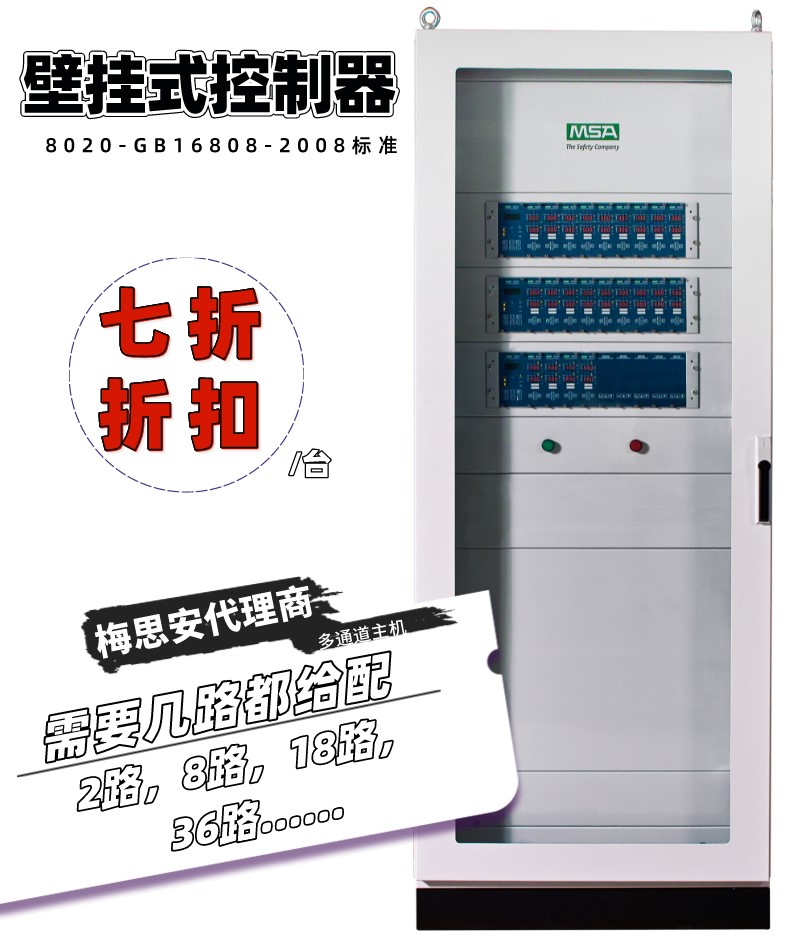

10143578   8020 R5标准壁挂式气体检测系统，普通版  含开关电源，机架和附件总成，不含卡件

10143577   8020 R10标准壁挂式气体检测系统，普通版 含开关电源，机架和附件总成，不含卡件

10169337   8020 R5标准壁挂式气体检测系统，消防版  含开关电源、公共单元和一块控制卡件，机架和附件总成

10169338   8020 R10标准壁挂式气体检测系统，消防版  含开关电源、公共单元和一块控制卡件，机架和附件总成

10171532 备用电源  仅用于可燃气体控制器
