工业铝型数控加工中心,铝型材数控切割锯,铝型...
点击图片查看原图产品价格1100000.00元/台
最小起订量：可售数量：1000 台
企业名片| 控制系统 | 新代五轴系统 |
|---|---|
| 控制方式 | 半闭环控制 |
| 用途 | 铝型材的切割 打孔 铣槽 |
| 安装方式 | 落地 |
| 刀具数量 | 8.0 |
| 定位精度 | +-0.01mm |
| 动力类型 | 机械传动 |
| 类型 | 五轴联动加工中心 |
| 售后服务 | 保修一年 |
| 主电机功率 | 12KW |
| 主轴转速范围 | 24000 |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 工业铝型材 |
| 适用行业 | 航空航天 船舶 轨道交通 机械制造 建筑装饰 门窗幕墙 |
| 布局形式 | 立式 |
| 品牌 | 明美数控 |
| 型号 | LKX-CNC-6000 |
| 加工定制 | 是 |
欢迎光临山东明美数控机械有限公司

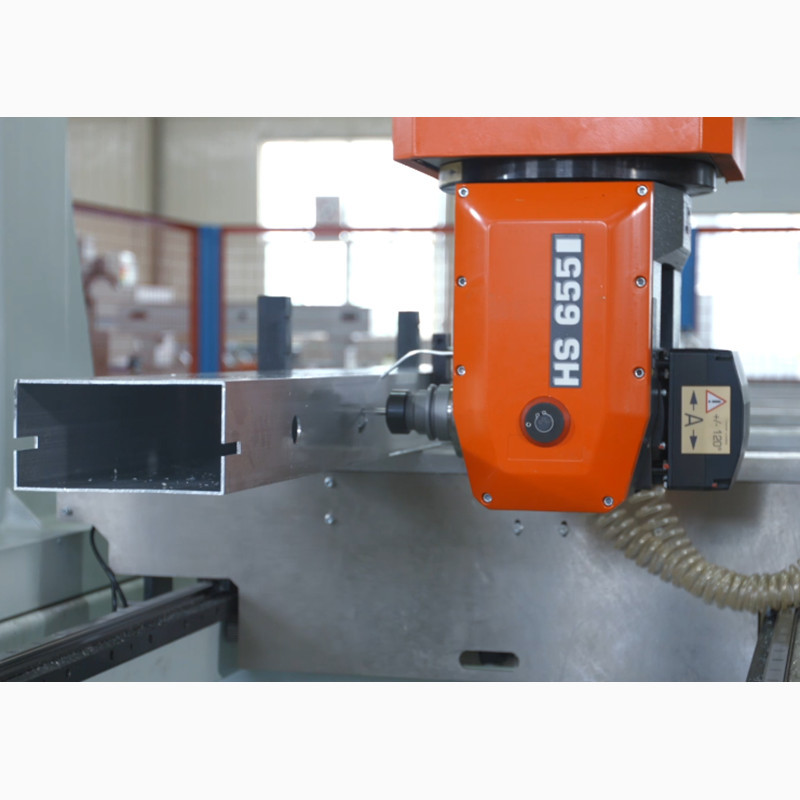

明美数控 五轴加工中心加工展示
明美数控 五轴加工中心独有锯片切削功能展示
五轴加工中心夹具展示
明美数控车间展示
| 项目 | 单位 | 备注 | ||||
| 行程 | 行程X(主轴左右移动) | mm | 三轴650五轴400 | |||
| 行程Y(主轴前后移动) | mm | 5500 | ||||
| 行程Z(主轴上下移动) | mm | 600 | ||||
| 主轴鼻端到工作台面距离 | mm | 100-700 | ||||
| 工作台 | 工作台尺寸（长×宽） | mm | 6000×650 | |||
| 工作台荷重 | kg | 2000 | ||||
| T型槽宽度 | mm | 14 | ||||
| T型槽数/中心间距 | mm | 6/100 | ||||
| 五轴头单元 | 转速 | rpm | 24000 | |||
| 功率 | kw | 12 | ||||
| 扭矩 | N.m | 15.3 | ||||
| 刀柄规格 |
| HSK-F63 | ||||
| 进给 | 三轴 |
| X | Y | Z | |
| 快移速度 | m/min | 50 | 30 | 30 | ||
| 进给速度 | m/min | 50 | 30 | 30 | ||
| 切削进给 | mm/min | 1~15000 | 1~15000 | 1~15000 | ||
| 定位精度 | mm | ±0.02(500mm) | ±0.05(500mm) | ±0.02(100mm) | ||
| 重复定位精度 | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 | ||
| 三轴传动规格 | 三轴伺服马达 | 功率 | kw | 1.8 | 3.0 | 3.0 |
| 扭矩 | N.m | 11 | 20 | 20 | ||
| 输出转速 | rpm | 3000 | 3000 | 3000 | ||
| 刀库 | 刀库形式 |
| 斗笠式+直排式 | |||
| 刀柄规格 |
| HSK-F63 | ||||
| 刀具数量 | 把 | 16 | ||||
| 锯片 | 锯片规格 | Φ | 80-300 | |||
| 能源 | 气源 | Mpa | 0.6Mpa-0.8Mpa | |||
| 润滑 | 丝杆润滑 |
| 自动油脂润滑装置 | |||
| 导轨润滑 |
| 自动油脂润滑装置 | ||||
| 冷却 | 切削液箱容量 | L | 2 | |||
| 切削冷却 |
| 喷雾式切削冷却系统 | ||||
| 除屑 | 废料收集装置 |
| 手拉箱式收集 | |||
| 护罩设备 | 机床防护 |
| 半封闭式防护钣金罩 | |||
| 导轨防护 |
| X、Y、Z风琴式导轨防护 | ||||
| 机床尺寸 | 机床高度（Z轴正极限） | mm | 3600 | |||
| 机床宽度（Y轴负极限） | mm | 3000(不含操作柜) | ||||
| 整机长度 | mm | 约9500 | ||||
| 整机重量 | t | 约8-10 | ||||
| 机床运行环境要求 | 电源要求 |
| 三相380V 50HZ | |||
| 运行环境温度（24小时内平均温度不高于35℃） | ℃ | 5～40 | ||||
| 运行环境相对湿度 | % | 30--75 | ||||
|
| *振动强度 |
| 小于0.5G | |||
| 远离尘埃多、腐蚀性/有机性气体环境 | ||||||
| 接地电阻 | 小于10欧姆（单独接地，不串联接地） | |||||
主要元器件配置表：
| 名称 | 品牌 | 规格 | 产地 |
| 数控CNC控制系统 | 新代 |
| 台湾 |
| 五轴头 | HSD |
| 意大利 |
| 变频器 | 台达 |
| 台湾 |
| 伺服电机 | 安川 |
| 日本 |
| 减速机 | 新宝 |
| 日本 |
| 导轨 | ABBA/上银 |
| 台湾 |
| 滑块 | ABBA/上银 |
| 台湾 |
| 齿条 | 亨利安 |
| 德国 |
| 气动元件 | 亚德客 |
| 台湾 |
| 电气件 | 西门子/施耐德 |
| 德国/法国 |
|
|
|
|
|
