青海天骏风电工程m 双悬垂线夹 预绞式金具



产地	山东
是否进口	否
加工定制	是
外形尺寸	内绞丝2300 外绞丝2000（mm）
适用范围	仰角25度-60度的杆塔上
产品名称	双悬垂线夹
特色服务	供货及时 量大优惠
最小包装数	3
订货号	3
物料编号	3
产品认证 ISO9001	2000
品牌	其他
型号	SCJ

作用：将OPGW光缆悬挂在仰角≥25o的输电线路杆塔上。

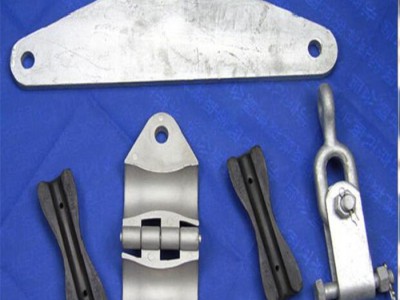

组成：内绞丝、外绞丝、橡胶夹块、U型环、铝套壳、三角联板、PS挂板、螺栓、螺母、闭口销等。

特点：1.具有单悬垂线夹的所有功能。

2.用两套悬垂组件，提高了线夹的机械强度，增大的曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行安全可靠。

使用条件：

用于大跨局的江河、高落差的山谷等特殊地方，仰角为25??－60??的杆塔上。

强度：

线夹破断强度为70KN、100KN。

选配技术数据要求

规格型号	适合缆径	中心距	绞丝长度（mm）		色标
			内绞丝	外绞丝
SCJ-1H	9.5-10.1	485	2200	1900	红
SCJ-2H	10.2-10.8	485	2200	1900	红
SCJ-3H	10.9-11.5	485	2200	1900	红
SCJ-4H	11.6-12.2	485	2200	1900	红

光缆金具的订货按设计部门提供的金具的型号、数量外，由于光缆金具与光缆技术参数配合要求严格，也**是说两者要有很好的相容性，否则可能导致工程失败。(1)一般在金具订货时应提供如下技术参数：1． 光缆外径2。光缆破断强度(UTS)3，光缆**大允许张力4。光缆每日运行张力5。光缆抗侧压强度6。运行档距7对于ADSS光缆，如芳纶单绞应提供绞向。对于OPGW光缆，应提供**外层绞线的旋向。一般为右旋，左旋的订货要提示。特种光缆配套金具系列产品：各种规格的ADSS，OPGW悬垂线夹、耐张线夹、切线悬垂线夹、引下夹具、光缆接头盒、终端盒、杆塔紧固件、螺旋防振器、防振锤、电晕抑制环、紧线夹具;预绞式电力金具系列产品主要有：各种规格的用于钢芯铝绞线（LGJ/LGJF）、铝绞线（LJ）、绝缘线、钢绞线拉线的预绞式耐张线夹和用于钢芯铝绞线,铝绞线、地线的预绞式悬垂线夹以及用于钢芯铝绞线、铝绞线、镀锌钢绞线拉线接续条，还有各种规格的保护性金具产品（如护线条及补修条）等。
