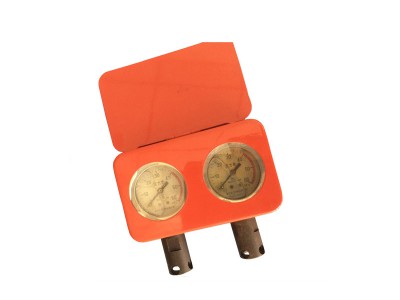

煤矿支架耐震压力表一架双表KZ-60

煤矿支架耐震压力表一架双表KZ-60

一，概述：主要用来用于实时监测综采液压支架的支撑工作阻力，以便掌握该工作面的工作压力和支架支护质量，是煤矿工作面矿压“三量”观测必选仪器设备之一。由量程为60Mpa抗冲压式压力表（压力表直径是60mm）和外壳体及标准配件综采插接头组成，显示压力表不锈钢外壳，；具有操作方便、稳定性好、使用寿命长等特点。

二，技术特点：

煤矿支架耐震压力表一架双表KZ-60由度、抗静电外壳和高性能抗震压力表组成，具有体积小、重量轻、使用方便、显示直观、可在井下使用，无需维护等特点。综采支架测压检测综采支架的多个支撑点的工作阻力。 外壳采用1.5mm的冷轧钢板冲压成形;外壳表面进行喷塑处理，外形美观简洁;压力表采用硅油填充表内，综采表，防震耐磨，延长使用寿命，双针综采表，接口方式根据用户的实际需求定做。

三，煤矿支架耐震压力表一架双表KZ-60主要技术参数：

1.量程：0～60MPa；

2.显示方式：指针刻度式；

3.精度：2.5级；

4.测量通道：1点（单表）、2点（一架双表）可订做

5.重量：0.7Kg（单表）1.2Kg（一架双表）

6、外壳材质：冲压不锈钢

7、表内：硅油填充

8、接口方式：KJ10/DN10

四、径向压力表特点：非常便于安装，特别适合安装在减压阀上，广泛应用于各种水系统、化工、煤矿等行业。压力表的壳体一般为不锈钢，表面材质玻璃，压力表元件有弹簧管等。弹簧管在压力

和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

径向压力表的用途极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等，压力表应用随处可见。它主要用来测量介质的压力。

五、径向压力表安装注意事项编辑

（1）安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。

（2）安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。

（3）在安装的径向压力表前端应有缓冲器；为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压罐等。
