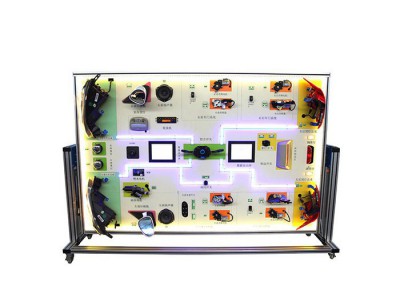

汽车新能源教学仪器 纯电动车全车电器

（一）功能特点

? 装备以新能源全车电器为基础，包括：雨刮系统、灯光照明系统、电动门窗/中控门锁系统、信号系统、音响播放系统、电动后视镜等原车电器正常工作实物，遵循原车电器性能，按照原车功能，采用各种原车操作开关，各电器正常工作器件，以原车线束、自制线路等形式有机的把各用电器件连接起来，系统的展示汽车全车电器各线路组成、器件工作原理。

? 装置统一采用立式机构设计，配完整的全车电器原理图，图形符号、实物器件分开表述，方便学员对照电路图和实物，认识和分析各电器系统的工作原理，达到不脱离原车功能，又贴近实际车型的教学需要，适合中高等汽车院校与培训机构对学员进行整车电气的教学需要。

? 装备结构完整，各器件齐全，全车电器元器件、面板电路原理图各器件图形与实物一一对应，并且标注名称、同时引出相应的检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等，同时增加，各辅助信号模拟、传感器模拟装置、信号电压表、各电器工作指示灯、使全车电器台架能够按照原车功能，全面动态演示各系统工作状态，适合于理论与实操一体化教学需要。

? 装备增加故障模拟系统，可以设置单一故障，也可以设置复合故障；学生通过分析电路的故障现象，判断故障点的位置，然后在排故面板上选择需要排除的故障点，适用于对学员进行不同等级实训实操考核需要。

? 面板电路原理图制造工艺先进，采用高强度复合铝塑板，激光彩色喷描技术，高强度保护膜制作而成。四周均采用铝合金包边，确保面板结构稳定，同时提高装备档次。

? 配有桌面课本放置区域，方便于放置课本资料、轻型检测仪器等；样式新颖，更人性化。

? 轮脚配有万向带锁尼龙轮脚装置，可固定/行移动式教学。

（二）实训项目

（三）产品参数

ü 输入电源：交流220V

ü 工作电源：直流12V

ü 产品尺寸（长*宽*高）：2450*800*2000mm
