发动机实训台,发动机试验台,整车电器实训台,汽...
产品价格15000.00元/台
最小起订量:1 台可售数量:1000 台
产地 | 山东 |
---|---|
电源 | 220V |
类型 | 电动转向 |
执行质量标准 | 国标 |
品牌 | 安智 |
型号 | ANZ-706DM |
加工定制 | 否 |
一、功能要求

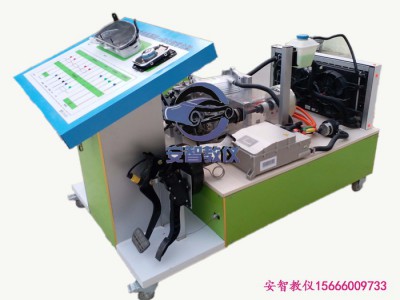

1. 完整展示电动汽车动力系统,可以动态演示汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和制动六种工况下的能量流动方向以及电动机的运行状态,原车仪表显示车辆电机转速等工况信息。
电机类型:无刷直流电机 功率:50KW
扭矩:215牛M 。
2. 工况显示系统:采用彩色触摸屏显示电机工作状态、电压、电流等工况信号用来分析电动汽车能量控制策略的工作原理。
3. 实训台上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有一台模拟电机用来演示电动机的工作状态。
4. 实训台工作采用普通220v交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
5. 配备数据诊断借口,便于仪器诊断。
6. 与BMS锂电池管理系统实训台配套教学使用。
二、实训课程考核系统:
1、理实一体化的考核功能
2、自动评分功能
3、教学功能,具有相应的课件用于授课
三、配置数据采集系统:
1、对电机转速 、电机转向、电机温度、电机控制器温度、电机控制器输入电压、电机输出电压、进行数据实时采集.
2、对电机波形信号以波形的形式显示。
四、故障设置:
对实训台设置40个故障设置点,故障正常模式为绿色正常运行,故障模式指示灯为红色指示,具备一键故障恢复功能。可恢复所有设置的故障。
