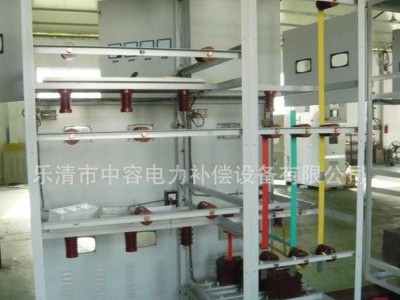

高效率电容自动补偿成套设备-自动补偿成套设备

产品价格88888.00元/台

最小起订量:1 台可售数量:1000 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
中容
品牌:
能容电力
型号:
ZRTBB
发货时限:
自买家付款之日起 天内发货
所在地区:
浙江/温州市
有效期至:
长期有效
最后更新:
2019-10-30 14:29
浏览次数:
1156

企业信息

所在地区:浙江/温州市

会员级别:普通会员

企业类型:有限责任公司 (生产型,贸易型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

浙江能容电力设备有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

品牌 能容电力
型号 ZRTBB
加工定制
外形尺寸 根据容量定制(mm)
适用范围 0.4KV-35KV
产品认证 ISO9001 2000

ZRTBBH框架式高压无功补偿成套装置1、用途ZRTBBH系列框架式高压无功补偿成套装置用于6kV、10kV、35kV系统,并联于电力系统进行无功补偿,以提高电网的功率因数,降低供电变压器及输送线路的损耗,提高供电效率,改善供电环境,增加输变电设备的输送能力。     2、型号说明

ZRTBBH高压户外集合式无功补偿成套装置

备注: 保护方式:AC-差压保护                AK-开口三角保护                BL-双星电流不平衡保护

3、使用环境条件使用地点:户内或户外;海拔高度:≤2000m,(可根据用户要求设计高海拔产品);环境温度:-40℃~+45℃;与垂直面的倾斜度不超过5度;安装运行地点应无有害气体或蒸汽,无剧烈机械振动,无导电性或**性尘埃; 4、产品技术参数装置的额定电压:框架式电容器装置额定电压6~35kV,集合式电容器装置额定电压6~35 kV。额定容量:框架式电容器装置容量300~50000kvar,集合式电容器装置容量600~20000kvar额定频率:50Hz允许电容偏差:电容器组的电容偏差为装置额定电容的0~+10%;三相电容器组的任何两线路端子之间,其电容的**大与**小值之比应不超过1.02;电容器组各串联段的**大与**小电容之比不超过1.02。过负荷能力:装置允许在1.1Un下长期运行(每24小时中8小时)。装置允许在1.3In下连续运行。装置的保护:电容器装置内部故障保护可以根据用户要求采用元件内熔丝、外熔断器、继电保护的合理配合(集合式电容器装置无外熔断器);此外,装置还应设置过压、失压、过流、速断保护。装置执行标准:GB50227《并联电容器装置设计规范》。  5、产品结构ZRTBBH系列框架式高压无功补偿成套装置主要由并联电容器、串联电抗器、氧化锌避雷器、放电线圈、支柱绝缘子、接地开关、钢框架和围栏等组成。双星型接线还包括中性线不平衡电流互感器或电压互感器。
    熔断器与电容器串联,当该电容器内部有部分串联段击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效防止故障扩大。
    放电线圈并联在电容器回路,当电容器组从电源退出运行后,能使电容器上的剩余电压在5秒内自额定电压峰值降至50V以下。
    氧化锌避雷器并接在线路上,以限制投切电容器组所引起的操作过电压。
    串联电抗器串接在电容器回路中,以限制投切电容器组中的高次谐波,降低合闸涌流。串联电抗器的电抗率仅对于限制涌流的取0.1%~1%,对于限制5次以上的谐波,选用4.5%~6%,对于抑制3次以上谐波,选用12%~13%。 6、外形尺寸参见附图、附表:附图表中的外形尺寸仅供参考,可根据用户的要求进行设计。 7、订货须知用户在订货时,需提供安装场所的环境条件;(户内、户外)。用户在订货时,需注明系统电压、电容器装置型号、安装容量、单元电容器规格型号、电容器组配套设备及数量等。用户在订货时,需提供主回路电气图及房间尺寸或布置方式(前后对称布置、左右对称布置、相同布置)。用户在订货时,需注明装置的进线方式(电缆进线、架空进线)及进线位置。如有特殊要求还需要另外注明。


调压无功补偿装置

ZRTBKV产品介绍

高压调压式无功补偿成套装置ZRTBKV

ZRTBKV型调压式无功自动补偿装置方案

1.概述

浙江能容电力设备有限公司是专门从事电压质量、无功补偿和谐波治理的专业公司,公司致力于提高电力系统供电的电能质量,保证供电系统及用电设备的安全、正常、稳定的运行,减少输变电系统的损耗,达到节能降耗的目的。

2.传统的无功补偿装置

通常由断路器(QF)、电抗器(L)、电容器(C)、放电线圈(TV)等元件构成。其接线原理图如下:

a、系统母线电压恒定,要改变无功补偿的容量,只能通过投入一组或几组电容器组,即改变接入系统的电容值。国内目前的变电站无功补偿设备通常采用手动方式投切电容器,一般是一段母线投一组电容器,而且,电容器的容量都较大,当电容器的补偿容量大于变电站的无功缺额时,投入电容器**会出现过补,而不投又会欠补。

传统补偿设备存在主要问题:

l       单组补偿容量大,无功补偿不细。

l       经常出现过补与欠补,经常处于设备闲置状态,设备利用率低,无功补偿效果不理想,浪费投资。

l       在投切电容器组时,存在较大的涌流及操作过电压,容易造成开关和电容器的损坏。

为了克服上述弊端,部分变电站虽然采用了自动装置来投切电容器,但用于投切的开关,通常是真空断路器,其缺点是不适于频繁操作,不能经常投切电容器组,无法满足精细补偿的要求。

b、分组自动投切无功补偿装置

后来人们为了满足多级补偿的要求,其产品为分组自动投切无功补偿装置,通常的做法是把一个较大容量电容器组拆分为多个小容量的电容器组,投切开关选用真空接触器,一般接触器的电气寿命可达10万次,可满足频繁操作的需要。

存在缺点:

l       拆分的组数越多,需要的真空接触器、电抗器、放电线圈越多,造价高、占地面积大,所以,一般在设计时**拆分成四组,而且电抗器多为干式铁心电抗器,只能户内布置。

l       这种补偿方式,只是在一定程度上细化了补偿容量,还是通过开关的动作来改变接入系统的电容值,不能较好解决无功精细补偿问题。
