兆鑫Y221 封隔器其他石油设备

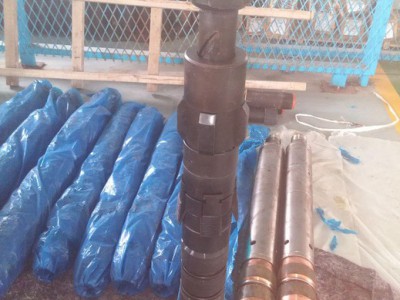

Y221-115封隔器

1、结构:由密封、轨道换向和卡瓦总成三部分组成，包括上部接头、防松销钉、调节环、胶皮筒、垫片、中心管、锥体帽、锥体、卡瓦、卡瓦托、连接环、直接套、槽体、摩擦块、弹簧、托环、摩擦弹簧、轨道销钉、下部接头。

2、用途：Y221-115封适用于51/2套管井的分层试油、采油。找水、堵水、压裂、酸化、防砂。也可于Y111-114配套组成多级封隔管柱。

3、工作原理：封隔器在下井过程中换向机构的转动销钉始终在短轨道上死点内，当封隔器下到设计位置后，上提座封所需高度，再连续进行不间断的正转管柱，此时中心管也不停的旋转。这时慢放管柱，转动销钉**进入长轨道然后停止转动油管，继续下放管柱，在扶正块与套管内壁摩擦力的作用下，托住卡瓦牙，椎体下移撑开卡瓦，卡在套管壁上，并且在油管的重量作用下使胶筒轴向压缩、径向扩张，从而封隔油套环空。解封时，上提油管，中心管上移，转动销钉沿轨道斜壁移至短轨道下死点，胶筒和卡瓦牙收回，从而解封。

4、技术参数：

（1）规格型号：Y221-115、

 (2)**大外径：115mm

（3）**小通径：48mm

（4）卡瓦牙张开**小外径：136mm、

（5）座封载荷：60-80KN、

（6）适用套管内径：Φ121-127mm
