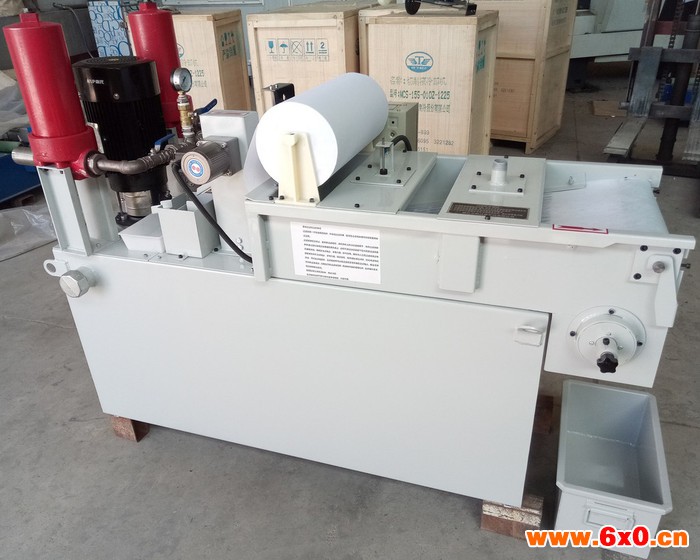

机床切削液在线过滤 机床过滤设备



产品类型	全新
设备重量	1200（Kg）Kg
过滤精度	15（um）
工作压力	0.1（MPa）
工作温度	20（℃）
适用粘度	1（pas）
类型	纸带过滤机
适用对象	水
适用范围	水处理
外形尺寸	12（m）
性能	精密过滤
样式	立式
用途	固液分离
原理	重力沉降法
滤料类型	无纺布
适用对象性质	弱腐蚀性
有效过滤面积	23
品牌	云帆
型号	rfgl

机床切削液在线过滤，在机械加工中被广泛应用。采用的方式根据机床种类的不同各有区别。

如磨床使用的机床冷却液箱一般采用水箱，水泵与磁性分离器，纸带式过滤机，离心过滤机，水力分离机等的组合。加工中心使用的机床冷却液箱一般采用水箱，高压水泵，链板排屑机，滚筒刮板排屑机，制冷机，撇油机，精密过滤器或袋式过滤机的组合等。

按照是否使用过滤耗材及过滤精度不同要求，又可做不同细分

磨床过滤系统可称磨床过滤设备，磨床过滤机。按是否采用过滤耗材分两大类，有耗材类主要有各类纸带式过滤器，滤芯式精密过滤器，无耗材类主要有磁性分离器，油水分离器，水力分离机，离心过滤机，无耗材负压过滤机等。

一般有耗材类过滤形式适用于对磨削液过滤精度要求较高的场合，一般无耗材类过滤形式适用于对磨削液过滤精度要求中等的场合。纸带式过滤机按结构不同可分为平网纸带过滤机，弧网纸带过滤机，鼓式纸带过滤机，真空负压纸带过滤机，一般采用聚酯类一次性过滤纸作为过滤介质。

无耗材过滤系统优点是无后续成本担忧。比如一种典型组合工作流程如下：具体为磁性分离器可先吸附掉80%以上的铁屑和一部分与铁屑混杂在一起的砂轮末，油水分离器可有效去除水箱液面的浮油，水力分离机分离精度为25微米，接近过滤纸的过滤精度，净液经制冷机降温冷却后打入机床工作。

滤纸也称过滤布，过滤纸带，适用于各种机床冷却液过滤系统如重力式，压力式，真空负压式等，具体如重力式平床式纸带过滤机，鼓式纸带过滤机，深床式纸带过滤机，正压式过滤机，真空负压纸带过滤机等，也可用于钻孔，车削，铣削等加工过程。根据使用过滤机的不同，使用过滤纸也有所不同。过滤纸根据厚度，重量，材质，透气度，过滤精度等有所不同。一般我们会根据客户现场情况，推荐准确合适的过滤纸型号。比如一般重力式纸带过滤机宜选用30克左右过滤纸，压力式及真空负压式过滤机宜选用50-100克过滤纸。

显而易见作为各类纸带过滤设备及过滤纸生产商，烟台云帆过滤系统有限公司更有优势为客户推荐并提供合适的过滤纸产品，因为过滤纸是过滤机的一部分。并且我们丰富的现场经验有助于排除客户关于过滤机使用中与过滤纸相关的各类细节问题。

进口机床一般配有冷却液过滤系统，烟台云帆过滤系统有限公司提供机床冷却液过滤系统过滤纸带的国产化服务，一般工作流程是用户提供少量过滤纸带样品，经我公司检测确认后，提供我公司过滤纸带替代样卷供客户试用，达到客户现场使用要求后，批量供应。一般国产滤纸价格仅为国外同类产品的1/8-1/10.

机床切削液在线过滤，在机械加工中被广泛应用。采用的方式根据机床种类的不同各有区别。

如磨床使用的机床冷却液箱一般采用水箱，水泵与磁性分离器，纸带式过滤机，离心过滤机，水力分离机等的组合。加工中心使用的机床冷却液箱一般采用水箱，高压水泵，链板排屑机，滚筒刮板排屑机，制冷机，撇油机，精密过滤器或袋式过滤机的组合等。

按照是否使用过滤耗材及过滤精度不同要求，又可做不同细分

磨床过滤系统可称磨床过滤设备，磨床过滤机。按是否采用过滤耗材分两大类，有耗材类主要有各类纸带式过滤器，滤芯式精密过滤器，无耗材类主要有磁性分离器，油水分离器，水力分离机，离心过滤机，无耗材负压过滤机等。

一般有耗材类过滤形式适用于对磨削液过滤精度要求较高的场合，一般无耗材类过滤形式适用于对磨削液过滤精度要求中等的场合。纸带式过滤机按结构不同可分为平网纸带过滤机，弧网纸带过滤机，鼓式纸带过滤机，真空负压纸带过滤机，一般采用聚酯类一次性过滤纸作为过滤介质。

无耗材过滤系统优点是无后续成本担忧。比如一种典型组合工作流程如下：具体为磁性分离器可先吸附掉80%以上的铁屑和一部分与铁屑混杂在一起的砂轮末，油水分离器可有效去除水箱液面的浮油，水力分离机分离精度为25微米，接近过滤纸的过滤精度，净液经制冷机降温冷却后打入机床工作。

滤纸也称过滤布，过滤纸带，适用于各种机床冷却液过滤系统如重力式，压力式，真空负压式等，具体如重力式平床式纸带过滤机，鼓式纸带过滤机，深床式纸带过滤机，正压式过滤机，真空负压纸带过滤机等，也可用于钻孔，车削，铣削等加工过程。根据使用过滤机的不同，使用过滤纸也有所不同。过滤纸根据厚度，重量，材质，透气度，过滤精度等有所不同。一般我们会根据客户现场情况，推荐准确合适的过滤纸型号。比如一般重力式纸带过滤机宜选用30克左右过滤纸，压力式及真空负压式过滤机宜选用50-100克过滤纸。

显而易见作为各类纸带过滤设备及过滤纸生产商，烟台云帆过滤系统有限公司更有优势为客户推荐并提供合适的过滤纸产品，因为过滤纸是过滤机的一部分。并且我们丰富的现场经验有助于排除客户关于过滤机使用中与过滤纸相关的各类细节问题。

进口机床一般配有冷却液过滤系统，烟台云帆过滤系统有限公司提供机床冷却液过滤系统过滤纸带的国产化服务，一般工作流程是用户提供少量过滤纸带样品，经我公司检测确认后，提供我公司过滤纸带替代样卷供客户试用，达到客户现场使用要求后，批量供应。一般国产滤纸价格仅为国外同类产品的1/8-1/10.

五轴加工中心切削液箱技术要求

1、冷却泵流量150L/min，扬程大于40m，冷却液压力3bar，液箱容量约1500L。

2、切削液冷却系统应配过滤装置，带液位报警和阻塞报警，冷却液过滤精度不低于30μm。

3、外形尺寸限制：长度≤4500mm，宽度≤1000mm，高度约400mm。

4、切削液回水接口尺寸为2寸，切削液进水接口尺寸厂家自定。

5、附切削液回路原理图，在设计切削液箱时，考虑把阀块集成到整个切削液箱中，水泵出口分为2路，一路为主轴刀具中心出水，一路为主轴切削液进水，各配置分水块，两位两通电磁换向阀，单向阀。
