产品详情
欢迎来到河北润创科技开发有限公司！
- 全国服务热线：00000000
- 移动版
点击图片查看原图产品价格面议
最小起订量：可售数量：87 台
企业名片| 产地 | 邢台 |
|---|---|
| 产品别名 | 报价 |
| 规格 | 厂家 |
| 类型 | 其他 |
| 售后服务 | 一年 |
| 用途 | 其它 |
| 品牌 | 润联机械 |
| 型号 | 2015款 |
| 加工定制 | 是 |
 |  |
| 型号:RL18焊接变位机自动焊接变位机 | 型号:RL186344焊接变位机焊接辅机 |
产品介绍：
我公司是从事焊接滚轮架、配电自动化、自动焊接操作机的专业厂家。公司的焊接设备现已遍布国内的风力发电制造企业、石化设备制造企业、轮船制造企业及压力容器制造企业等**重点工程中。
焊接变位机由工作台回转机构、翻转机构以及电控系统组成，通过工作台翻转和回转使工作台的工件达到所需的焊接或装配角度。工作台回转为变频无级调速，可得到的焊接速度。标准型焊接变位机不能满足工件的加工要求时，本公司会提出合适的方案作为参考。
产品技术参数:
型号 | 额定承载（kg） | 回转速度(rpm) | 翻转速度(rpm) | 翻转角度 | 工作台尺（mm） | 调速方式 |
ZHB-01 | 100 | 0.3-3 | 手动 | 0-90 | 400 | 变频 无级 调速 |
ZHB-03 | 300 | 0.2-2 | 手动 | 0-90 | 600 | |
ZHB-06 | 600 | 0.09-0.9 | 1.1 | 0-90 | 1000 | |
ZHB-12 | 1200 | 0.05-0.5 | 0.67 | 0-90 | 1200 | |
ZHB-30 | 3000 | 0.05-0.5 | 0.23 | 0-120 | 1400 | |
ZHB-50 | 5000 | 0.05-0.5 | 0.14 | 0-120 | 1500 | |
ZHB-100 | 10000 | 0.02-0.2 | 0.14 | 0-120 | 2000 |

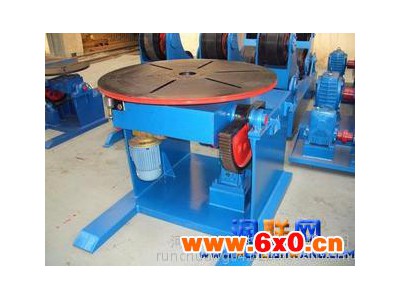

产品实图
一、安全注意事项
1、本设备须有良好的接地。
2、本设备工作电压为AC 220V/50HZ，切勿接入其他电压电网，否则会使设备无法正常工作或烧毁控制箱内部电器。
3、本设备控制箱内部有电，非专业人员不得擅自打开，以免有触电危险。
二、产品概述
本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。
三、产品主要技术参数
1、输入电压：220V/50Hz单相
2、水平承重：100KGS
3、垂直承重：50KGS
4、盘面尺寸：350MM
5、倾斜范围：0~ 90
6、倾斜方式：手动
7、盘面转速：0-5RPM/min
8、功能：正、反、调速、倾斜（盘面）
9、煞机功能：有
10、机台尺寸（mm）：L530xW495xH400
四、设备的结构及工作原理
本机主要以电器控制箱、左右侧板、法兰盘、驱动箱体、蜗轮蜗杆、手动锁紧装置、驱动马达、减速机、接地装置几个主要部分组成。
1、本机采用直流马达（具刹车功能），无惯性定位的问题。
2、本机转盘轴心采用中心设计.
3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽。
4、本机盘面倾斜机构采用蜗轮蜗杆设计，角度调整容易，倾斜角度准确。
五、产品安装与调试
1、本机两侧板底部配有四个螺丝定位孔。
2、将本机接地块与焊机母材线确实接牢。
3、检查电源入力是否和本设备标示电压一致，确定后，再将所焊工件固定于盘面，确保产品的同心度，调整焊枪及所焊接工件对应位置。
4、根据工件所需焊接角度，将盘面用手轮调节至所需角度。
5、调整完位置后，将焊机连动线一端与控制箱连接，另一端与焊机开关控制部分连接，再接通电源方可进行焊接。
